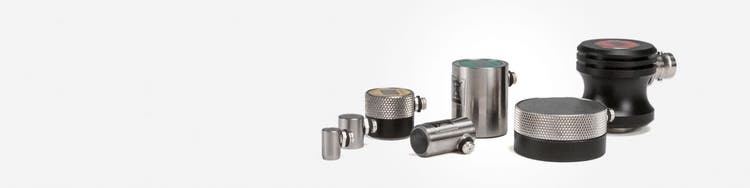

I trasduttori di contatto a onda trasversale a incidenza normale a singolo elemento trasmettono onde trasversali direttamente nella componente da ispezionare senza l'uso della conversione della modalità a onda rifratta.

Si consiglia l'uso del nostro accoppiante per onda trasversale SWC per le ispezioni di tipo generale.

Vantaggi:

  • Generazione di onde trasversali che si propagano perpendicolarmente alla superficie di ispezione
  • Per un facile allineamento, la direzione della polarizzazione dell'onda trasversale è nominalmente in linea con il connettore a angolo retto
  • Il rapporto tra la componente dell'onda longitudinale e trasversale è in genere al di sotto di -30 dB

Applicazioni:

  • Misure di velocità dell'onda trasversale
  • Calcolo del modulo di elasticità di Young e del modulo di taglio (vedi Note tecniche, pagina 46)
  • Caratterizzazione della struttura granulare del materiale

Serie a contatto diretto

  • La protezione WC-5 aumenta la durabilità e la resistenza all'usura
  • Disponibile nei modelli Standard e Fingertip
  • Telaio in acciaio inossidabile 303
Frequency
Nominal Element Size
VIDEOSCAN
(MHz)
In.
mm
Part /
Item No.
0.1
1
25
V1548\U8403067
0.25
1
25

V150-RB\U8403055

V150-RM \U8403056

0.5
1
25

V151-RB \U8403058

V151-RM \U8403059

1
0.5
13

V153RB\U8403064

V153RM\U8403065

1
1
25

V152-RB\U8403061

V152-RM\U8403062

2.25
0.5
13

V154-RM\U8403069

V154-RB\U8403068

5
0.125
3
V157-RM\U8403075
5
0.25
6
V156-RM\U8403074
5
0.5
13

V155-RB/U8403071

V155-RM\U8403072

Serie linee di ritardo

  • La linea di ritardo integrale permette la misura a maggiori frequenze
  • La linea di ritardo in silice fusa minimizza l'attenuazione e assicura una protezione fisica all'elemento del cristallo
Frequenza
Dimensione nominale
elemento
Ritardo
Codice fabbricante
trasduttori
MHz
inches
mm
µsec
5.0
0.25
6
7
V220-BA-RM
10
0.25
6
7
V221-BA-RM
20
0.25
6
7
V222-BA-RM
20
0.25
6
7
V222-BB-RM
20
0.25
6
4
V222-BC-RM

Accoppiante onda trasversale

SWC
0,12 litri
(4 oz.)
Onda trasversale a incidenza normale, sostanza organica solubile nell'acqua e non tossica di viscosità molto alta
