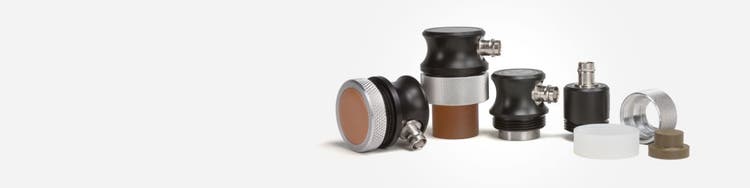

Un trasduttore protetto è un trasduttore di contatto a onda longitudinale a singolo elemento e può essere usato con una linea di ritardo, una membrana di protezione o un cappuccio di protezione.
Vantaggi:
- Assicura versatilità offrendo linee di ritardo, cappuccio protettivo e membrana protettive rimovibili
- Quando il trasduttore viene usato individualmente, quindi non in combinazione con le opzioni, la superficie in resina epossidica assicura un'ottimale impedenza acustica, corrispondente alle plastiche, a numerosi materiali compositi e a altri materiali a bassa impedenza.
- I telai sono provvisti di filettatura per un facile fissaggio alle opzioni di linea di ritardo, membrana protettiva e cappuccio protettivo
Applicazioni:
- Rilevamento di difetti a fascio dritto
- Misura di spessori
- Ispezioni a alta temperatura
- Ispezioni di lamine, billette, barre e componenti forgiate

Trasduttori protetti standard
- Rivestimento confortevole progettato per una facile presa e per assicurare una salda impugnatura indossando i guanti
- Tipo di connettore standard è il BNC (RB) a angolo retto, ma potrebbe essere disponibile il tipo BNC (SB) dritto
- Opzioni di linea di ritardo, membrana protettiva e cappuccio protettivo acquistabili separatamente dal trasduttore
Dimensioni del trasduttore (in pollici)
Dimensione dell'elemento nominale | (A) | (B) | (C) |
1.50 | 1.53 | 1.75 | 2.25 |
1.125 | 1.53 | 1.38 | 1.81 |
1.00 | 1.53 | 1.25 | 1.63 |
0.75 | 1.53 | 0.99 | 1.41 |
0.50 | 1.53 | 0.63 | 1.19 |
Frequency (MHZ) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
in | mm | Part/ Item No | Part/ Item No | Part/ Item No | |
0.5 | 1 |
A601S-RB U8440001 |
V601-RB U8442001 |
||
0.5 | 1.5 |
V689-RB U8442029 |
|||
1 | 0.5 |
A603S-RB U8440005 |
C603-RB U8441002 |
V603-RB U8442005 |
|
1 | 0.75 |
V614-RB U8442021 |
|||
1 | 1 |
A602S-RB U8440003 |
C602-RB U8441001 |
V602-RB U8442003 |
|
2.25 | 0.5 |
A606S-RB U8440011 |
C606-RB U8441004 |
V606-RB U8442011 |
|
2.25 | 0.75 |
A605S-RB U8440009 |
V605-RB U8442009 |
||
2.25 | 1 |
A604S-RB U8440007 |
C604-RB U8441003 |
V604-RB U8442007 |
|
2.25 | 1.5 |
V695-RB U8442037 |
|||
3.5 | 0.5 |
A682S-RB U8440027 |
V682-RB U8442027 |
||
3.5 | 0.75 |
A681S-RB U8440025 |
|||
3.5 | 1 |
A680S-RB U8440023 |
V680-RB U8442023 |
||
5 | 0.5 |
A609S-RB U8440017 |
C609-RB U8441006 |
V609-RB U8442017 |
|
5 | 0.75 |
A608S-RB U8440015 |
V608-RB U8442015 |
||
5 | 1 |
A607S-RB U8440013 |
V607-RB U8442013 |
||
10 | 0.5 |
A611S-RB U8440019 |
V611-RB U8442019 |
Opzione con linea di ritardo per alte temperature
Opzioni con linea di ritardo per alte temperature

Opzioni con linea di ritardo per alte temperature
- Permette u contatto intermittente con superfici a alta temperatura*
- Miglioramento della risoluzione in prossimità della superficie
- Sagomatura delle linee di ritardo per un migliore accoppiamento su superfici curve
- Le linee di ritardo a temperatura calda (WTD) possono essere usate per le applicazioni a temperatura ambiente
Dimensione nominale elemento |
Anello di fermo della linea di ritardo |
Max. 175°C. (350°F) |
Max. 260°C. (500°F) |
Max. 480°C. (900°F) |
|
pollici | mm | ||||
1.00 | DRN-3 | WTD-3-x | HTD-3-x | VHTD-3-x | |
0.75 | DRN-4 | WTD-4-x | HTD-4-x | VHTD-4-x | |
0.50 | DRN-5 | WTD-5-x | HTD-5-x | VHTD-5-x |
*Il ciclo d'utilizzo consigliato è al massimo di dieci secondi di contatto seguito da un minuto di raffreddamento senza contatto. Tuttavia il trasduttore non dovrebbe essere riscaldato a una temperatura maggiore di 50°C (122°F).
X = lunghezze delle linee di ritardo standard disponibili sono 13 mm (1/2"), 25 mm (1") e 38 mm (1-1/2"). Specificarlo al momento dell'ordine.
Nota: Per le precedenti linee di ritardo può essere usata in termini approssimativi per i calcoli di base una velocità dell'onda longitudinale nel materiale a temperatura ambiente di 0,100 in/µsec ± 0,005 in/µsec. Questo valore non dovrebbe essere usato per calcoli strutturali.
Opzione con membrana protettiva
- Migliora l'accoppiamento su superfici irregolari
- Accoppiamento a secco per superfici pulite e regolari
Dimensione nominale elemento |
Solamente membrane* |
Anello di fermo della membrana |
Kit | ||
pollici | mm | Conf. Da best 12 | Conf. Da 60 | ||
1.50 | PM-1-12 | MRN-1 | PMK-1 | ||
1.125 | PM-2-12 | MRN-2 | PMK-2 | ||
1.00 | PM-3-12 | MRN-3 | PMK-3 | ||
0.75 | PM-4-12 | MRN-4 | PMK-4 | ||
0.50 | PM-5-12 | MRN-5 | PMK-5 |
*Disponibile in fogli da 36" x 36" x 1/32". Codice fabbricante dell'ordine NPD-665-3101.
† I kit includono 12 membrane, 1 anello e accoppiante C-2
Opzione con cappuccio protettivo
• Il cappuccio protettivo in nylon fornisce una soluzione economica nelle applicazioni che richiedono la scansione o il passaggio su superfici irregolari
nominale elemento
