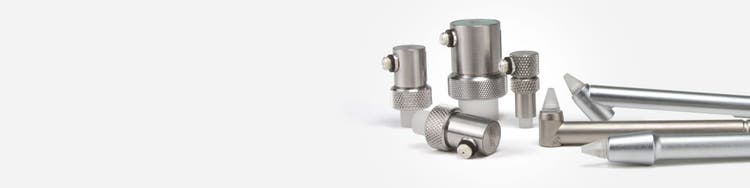

A replaceable delay line transducer is a single element contact transducer designed specifically for use with a replaceable delay line.
Vantaggi:
- I trasduttori a alta attenuazione in combinazione con l'uso di linee di ritardo assicura un'eccellente risoluzione in prossimità della superficie
- La maggiore frequenza dei trasduttori migliora la risoluzione
- Migliore capacità di misurare componenti sottili per rilevare difetti di ridotte dimensioni mentre si utilizza il metodo a contatto diretto
- Disponibile la sagomatura per un adattamento alle superfici curve
Applicazioni:
- Precisa misura di spessore
- Rilevamento di difetti a fascio dritto
- Ispezione di componenti con aree di contatto limitate
- Trasduttori a linea di ritardo sostituibile
- Ogni trasduttore integra una linea di ritardo standard e un anello di fissaggio
- Sono disponibili linee di ritardo a alte temperature e a accoppiamento secco
- Richiede l'accoppiamento tra il trasduttore e l'estremità della linea di ritardo
Linea di ritardo
Trasduttori con linea di ritardo
Codice fabbricante
0,25
6
V201-RM
0,125
3
V203-RM
Opzioni delle linee di ritardo sostituibili
| Dimensione nominale dell'elemento | Linea di ritardo standard |
Alta temperatura | Linea di ritardo a accoppiamento secco |
Anello di fissaggio |
Supporti con meccanismo a molla |
|||
| Max. 175°C | Max. 260°C | Max. 480°C | ||||||
| pollici | mm | |||||||
| 0,50 | 13 | DLH-2 | DLHT-201 | DLHT-2 | DLHT-2G | DLS-2 | DRR-2 | 2130 |
| 0,25 | 6 | DLH-1 | DLHT-101 | DLHT-1 | DLHT-1G | DLS-1 | DRR-1 | 2127 e DRR-1H |
| 0,125 | 3 | DLH-3 | DLHT-301 | DLHT-3 | DLHT-3G | DLS-3 | DRR-3 | 2133 e DRR-3H |
Sonopen
Trasduttore a linea di ritardo sostituibile Sonopen®
- Linea di ritardo sostituibile e focalizzabile
- Diametro considerevolmente ridotto all'estremità per il miglioramento delle prestazioni su superfici curve e piccole indentazioni
- Impugnabile per un più facile posizionamento della testa del trasduttore
| Frequenza | Dimensione nominale dell'elemento |
Codice fabbricante del trasduttore |
|||
| MHz | pollici | mm | Impugnatura dritta |
Impugnatura perpendicolare |
Impugnatura a 45° |
| 15 | 0,125 | 3 | V260-SM | V260-RM | V260-45 |
Sonopen – Linee di ritardo sostituibili |
||
| Diametro all'estremità | Codice fabbricante | |
| pollici | mm | |
| 0,080 | 2,0 | DLP-3 |
| 0,060 | 1,5 | DLP-302 |
| 0,080 | 2,0 | DLP-301* |
Supporto con meccanismo a molla |
| SLH-V260-SM* |
Trasduttori lineari Harisonic
Trasduttori lineari Harisonic
Questi trasduttori a linea di ritardo focalizzati e a alta frequenza sono compatibili con uno strumento a ultrasuoni in grado di visualizzare un'eco di ritorno a una profondità minima di 0,01 in. nell'acciaio. L'intervallo tipico nell'acciaio è compreso approssimativamente tra 0,010 in. e 0,250 in. La superficie di contatto circolare da 0,060 in. permette una misura su superficie curve. Le tipiche applicazioni per questi trasduttori includono l'ispezione di pale di turbine, di tubi di ridotto diametro e di aree concave in componenti di ridotte dimensioni. Questi trasduttori utilizzano delle linee di ritardo sostituibili. Per assicurare le migliori prestazioni dovrebbe essere usato un cavo corto (es: un cavo di tipo MB da 1,80 m) Questi modelli, indicati da un codice fabbricante con la lettera terminale "L", integra la tecnologia PowerLink™ per assicurare delle prestazioni ottimali quando vengono utilizzati con uno strumento a ultrasuoni Sonic.
Il trasduttore a ultrasuoni HC-876 funziona a un'elevata frequenza (20 MHz) con un'ampia larghezza di banda e una ridotta superficie di contatto. La sua applicazione preferenziale consiste nella misura di spessori di componenti critiche come le pale dei motori degli aerei. È compatibile con un connettore Microdot.
Linea di ritardo sostituibile |
||||
| Frequenza | Dimensione nominale dell'elemento | Codice fabbricante | ||
| (MHz) | in. | mm | Impugnatura dritta | Impugnatura perpendicolare |
| 10 | 0,125 | 3 | HC-398-RDL-L | HC-398-RA-RDL-L |
| Estremità sostituibile (10 ms) | HAX-398 | HAX-398 | ||
HC-398-RDL-L a impugnatura dritta
HC-398-RA-RDL-L a impugnatura perpendicolare
Linea di ritardo permanente |
||||
| Frequenza | Dimensione nominale dell'elemento | Codice fabbricante | ||
| (MHz) | in . | mm | Impugnatura dritta | Impugnatura perpendicolare |
| 20 | 0,125 | 3 | HC-876-L | HC-876* |
| HC-876-RA-L | ||||
| Ritardo dell'estremità permanente (10 ms) *Non compatibile con PowerLink. | ||||
HC-876-L a impugnatura dritta
HC-876-RA-L a impugnatura perpendicolare
HC-876*impugnatura perpendicolare
Linea di ritardo permanente
Trasduttori a linea di ritardo permanente con impugnatura
Questi trasduttori sono usati per raggiungere aree a accesso limitato come le pale adiacenti delle turbine. La testa orientabile permette di migliorare il contatto in spazi ristretti.
| Frequenza | Nominale Misura dell'elemento |
Linea di ritardo Lunghezza |
Trasduttore Codice fabbricante |
|
| MHz | pollici | mm | µsec | |
| 20 | 0,125 | 3 | 1,5 | M2054 |
| 20 | 0,125 | 3 | 4,5 | M2055 |
| 20 | 0,125 | 3 | 4,0 | V2034 |
