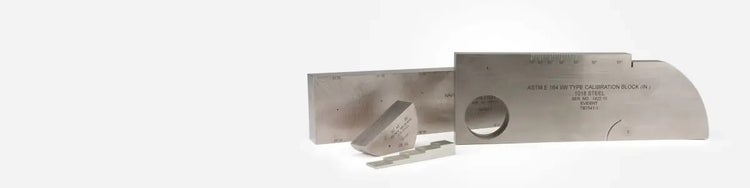

Dei blocchi di taratura e di riferimento devono essere usati in tutte le applicazioni. Dei blocchi standard sono disponibili per la taratura dei fasci angolari e la taratura dello spessore dei comuni materiali.
- I blocchi prodotti in acciaio 1018, acciaio inossidabile 304 o alluminio 7075-T6 sono comunemente disponibili in magazzino, mentre altri materiali richiedono dei preventivi specifici relativamente a prezzi e termini di consegna.
- Contattarci per maggior informazioni sui materiali, blocchi di taratura o blocchi personalizzati non riportati.
Blocchi di taratura
Le dimensioni di tutti i blocchi sono verificate usando un'apparecchiatura tracciabile presso il NIST (National Institute of Standards and Technology. I blocchi di taratura più comunemente utilizzati sono elencati di seguito.
| Tipo | Codice fabbricante | Descrizione | Telaio |
|
Blocco di tipo IIW per taratura ASTM E164 |
TB7541-X | Soddisfa le esigenze per i blocchi di Tipo 1 AASHTO e AWS Tara le configurazioni di distanza e sensibilità. Misura l'angolo di rifrazione e il punto di uscita dell'onda sonora di trasduttori a fascio angolare. Unità di misura inglesi (pollici). | F129 |
| TB1136-X | Blocco con unità di misura inglesi (pollici) con componente in Lucite® | F129 | |
| TB1054-X | Unità di misura metriche | F129 | |
| TB1137-X | Blocco con unità di misura metrica con componente in Lucite® | F129 | |
| Blocco di taratura IIW-2 per US Air Force |
TB5939-X | Blocco di tipo IIW per 33B-1-1 T.O. Manuale NDI dell'U.S. Air Force. Include degli intagli radiali da 2" e 4" per la taratura della distanza. N° 3, N° 5 e N° 8 e indicazioni per la taratura della distanza sul foro da 2". | F129 |
| Blocco RC AWS | TB7543-X | Capacità di determinazione di risoluzione per trasduttori a fascio angolare in conformità ai requisiti delle norme AWS e AASHTO. | F157 |
| Blocco SC AWS | TB7545-X | Taratura dell'angolo di rifrazione e della sensibilità in conformità ai requisiti delle norme AWS e AASHTO. | F158 |
| Blocco DC AWS | TB7547-X | Taratura della distanza e dell'indice del fascio per i trasduttori a fascio angolare in conformità ai requisiti delle norme AWS e AASHTO. | F159 |
| Blocco DCS AWS | TB7549-X | Taratura della distanza, della sensibilità e dell'indice del fascio per i trasduttori a fascio angolare in conformità ai requisiti delle norme AWS e AASHTO. | F160 |
| Blocco DS AWS | TB7551-X | Blocco di taratura per la linearità orizzontale e la precisione dB in conformità ai requisiti delle norme AWS e AASHTO. | F161 |
| Blocco di riferimento per la risoluzione 30FBH | TB7160-X | Valuta la risoluzione in prossimità della superficie e la sensibilità per la dimensione/profondità dei difetti dell'apparecchiatura UT. N° 3, N° 5 e N° 8 per ASTM a 10 distanze di propagazione nel metallo da 0,050" a 1,250". | Inclusi |
| Blocco NAVSHIPS | TB7567-X | Contiene sei fori SDH N°3 Usato per la taratura dell'ampiezza in funzione della distanza per NAVSHIPS 0900-006 -3010. | F162 |
| Blocco ASTM E164 MAB | TB7150-X | Blocco per fascio angolare miniaturizzato (ROMPAS) Taratura della distanza, dell'indice del fascio, dell'angolo di rifrazione e della sensibilità. Spessore di un pollice. | F197 |
| ISO 7963 in acciaio | TB1065-X | Blocco per fascio angolare miniaturizzato. Taratura della distanza, dell'indice del fascio, dell'angolo di rifrazione e della sensibilità. Spessore di 25 mm. | F197 |
Sostituire "X" nel codice fabbricante con il numero pertinente nel seguente elenco di materiali per i blocchi: 1 = Acciaio 1018, 2 = Acciaio 4340; 4 = Alluminio 7075-T6; 5 = Acciaio inossidabile 304; 8 = Titanio 6-4
Blocchi di riferimento
Offriamo serie di blocchi di riferimento usate comunemente e conformi alle norme ASTM. Queste serie sono prodotte in conformità alle dimensioni previste dalle norme ASTM E127 e ASTM E428. Tutti i blocchi di riferimento integrano una curva di risposta ultrasonora. Attraverso un ordine speciale è possibile fornire dei materiali non elencati e dei singoli blocchi di riferimento. Contattarci per maggior informazioni sui materiali non elencati e i blocchi di taratura personalizzati oppure sui preventivi relativi ai blocchi non elencati in questa sezione.
| Tipo di serie* | Codice fabbricante | Descrizione della serie | |||||||
| Serie Distanza- Area Ampiezza |
TB6100-X | Serie di 10 ASTM E 127 (Alluminio 7075) o serie di base ASTM E 428 (tutti gli altri materiali) con 3/64 a 3", 5/64 a 1/8", 1/4", 1/2", 3/4", 1-1/2", 3" e 6", oltre a 8/64 a 3"e 6". Questa serie è usata per la determinazione della Zona morta, della Sensibilità, della Distanza e della Misura della linearità dell'ampiezza dell'area. | |||||||
| Serie Area- Ampiezza |
TB6200-X | Serie di 8 ASTM E 127 (Alluminio 7075) o serie area-ampiezza ASTM E 428 (tutti gli altri materiali) con fori a fondo piatto (FBH) 1/64, 2/64, 3/64, 4/64, 5/64, 6/64, 7/64 e 8/64 a 3". Questa serie è usata per determinare la correlazione tra dimensioni del difetto e ampiezza dell'eco confrontando la risposta del segnale. | |||||||
| Serie Distanza- Ampiezza N° 3FBH |
TB6303-X | Serie di 19 ASTM E 127 (Alluminio 7075) o serie distanza-ampiezza ASTM E 428 (tutti gli altri materiali). Tutti i fori a fondo piatto (FBH) sono gli stessi e le distanze di propagazione nel metallo sono 1/16", 1/8", 1/4", 3/8", 1/2", 5/8", 3/4", 7/8", 1", 1-1/4", 1-3/4", 2-1/4", 2-3/4" 3-1/4", 3-3/4", 4-1/4", 4-3/4", 5-1/4" e 5-3/4". Questa serie è usata per determinare la correlazione tra distanza di propagazione nel metallo e ampiezza del segnale confrontando le risposte del segnale ottenute. | |||||||
| Distanza- Ampiezza |
TB6305-X | 1/16" | 1/2" | 1" | 2-1/4" | 3-1/4" | 4-1/4" | 5-1/4" | |
| Serie N° N° 5FBH | 1/8" | 5/8" | 1-1/4" | 2-3/4" | 3-3/4" | 4-3/4" | 5-3/4" | ||
| Distanza- Ampiezza |
TB6308-X | 1/4" | 3/4" | 1-3/4" | |||||
| Serie N° 8FBH | 3/8" | 7/8" | |||||||
| Serie Sensibilità-Risoluzione |
TB6025-X | Serie di 9 ASTM E 127 (alluminio 7075) o ASTM E 428 (tutti gli altri materiali) consistente di blocco a linearità orizzontale e verticale 1/64 a 3"9, 2/64 a 3" e 5/64 a 1/8", 1/4" 3/8", 1/2" e 3/4" 1" oltre a 1-1/2" e 1 ASTM E 317 usati per valutare la sensibilità, la risoluzione della superficie di entrata e le caratteristiche di linearità orizzontale e verticale dell'apparecchiatura UT. | |||||||
Sostituire "X" nel codice fabbricante con il numero pertinente nel seguente elenco di materiali per i blocchi: 1 = Acciaio 1018, 2 = Acciaio 4340, 4 = Alluminio 7075-T6, 5 = Acciaio inossidabile 304, 8 = Titanio 6-4
Blocchi di taratura dello spessore
- I blocchi sono soggetti a tolleranze più rigorose rispetto a quelle della norma ASTM E797.
Codici fabbricanti
Materiale
Spessori
2211E
Acciaio inossidabile 304
0,100", 0,200", 0,300", 0,400", 0,500"
2211M
Acciaio inossidabile 304
2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm e 12,5 mm
2212E
Acciaio al carbonio 1018
0,250", 0,500", 0,750", 1,00"
2212M
Acciaio al carbonio 1018
6,25 mm, 12,5 mm, 18,75 mm e 25 mm
2213E
Alluminio 7075-T6
0,100", 0,200", 0,300", 0,400", 0,500"
2213M
Alluminio 7075-T6
2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm e 12,5 mm
2214E
Acciaio al carbonio 1018
0,100", 0,200", 0,300", 0,400", 0,500"
2214M
Acciaio al carbonio 1018
2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm e 12,5 mm
