Sonde a bobine per eddy current
Soluzioni NDT
Panoramica
TEA/TEB - Fissate/Rimovibili

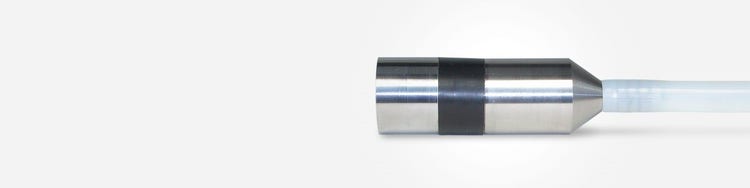

Le sonde a bobine per l'ispezione eddy current sono leggere, economiche ma robuste. Includono un manicotto in plastica che protegge le bobine e delle guide di protezione in acciaio inossidabile all'estremità anteriore e posteriore. Sono ideali per l'ispezione di sistemi di riscaldamento, sistemi di raffreddamento e scambiatori di calore.
Caratteristiche
- Leggere e robuste.
- Bobine protette da guaina in plastica.
- Soluzione economica.
- Guide di protezione in acciaio inossidabile nell'estremità frontale e posteriore.
- Ideale per sistemi di riscaldamento, sistemi di raffreddamento, scambiatori di calore e altro.
Veloce è meglio: Tempi di esecuzione più brevi
L'elenco di sonde riportate di seguito sono disponibili in magazzino per una consegna veloce. Se la sonda desiderata non è indicata, considerare le opzioni alternative con leggere variazioni di diametro e frequenza, le quali non influenzeranno la qualità dei risultati.
Sonde TEA (fissate) disponibili in magazzino
| Codice fabbricante | Codice di riferimento | Diametro | Frequenza centrale kHz |
|
| mm | in. | |||
| TEA-118-015-N20 | U8280510 | 11,8 | 0,465 | 15 (Bassa) |
| TEA-118-050-N20 | U8280623 | 11,8 | 0,465 | 50 (Media) |
| TEA-122-050-N20 | U8280614 | 12,2 | 0,480 | 50 (Media) |
| TEA-126-015-N20 | U8280615 | 12,6 | 0,496 | 15 (Bassa) |
| TEA-140-005-N20 | U8280446 | 14 | 0,551 | 5 (Molto bassa) |
| TEA-140-050-N20 | U8280447 | 14 | 0,551 | 50 (Media) |
| TEA-140-250-N20 | U8280214 | 14 | 0,551 | 250 (Alta) |
| TEA-148-005-N20 | U8280616 | 14,8 | 0,583 | 5 (Molto bassa) |
| TEA-148-050-N20 | U8280439 | 14,8 | 0,583 | 50 (Media) |
| TEA-148-250-N20 | U8280212 | 14,8 | 0,583 | 250 (Alta) |
| TEA-156-015-N20 | U8280474 | 15,6 | 0,614 | 15 (Bassa) |
| TEA-156-250-N20 | U8280624 | 15,6 | 0,614 | 250 (Alta) |
| TEA-158-015-N20 | U8280625 | 15,8 | 0,622 | 15 (Bassa) |
| TEA-158-050-N20 | U8280450 | 15,8 | 0,622 | 50 (Media) |
| TEA-158-250-N20 | U8280451 | 15,8 | 0,622 | 250 (Alta) |
| TEA-162-050-N20 | U8280626 | 16,2 | 0,638 | 50 (Media) |
| TEA-180-050-N20 | U8280618 | 18 | 0,709 | 50 (Media) |
| TEA-188-050-N20 | U8280452 | 18,8 | 0,740 | 50 (Media) |
| TEA-200-050-N20 | U8280453 | 20 | 0,787 | 50 (Media) |
| TEA-200-250-N20 | U8280218 | 20 | 0,787 | 250 (Alta) |
| TEA-208-050-N20 | U8280454 | 20,8 | 0,819 | 50 (Media) |
| TEA-208-250-N20 | U8280216 | 20,8 | 0,819 | 250 (Alta) |
| TEA-228-600-N20 | U8280627 | 22,8 | 0,898 | 600 (Molto alta) |
Sonde TEA (rimovibili) disponibili in magazzino
| Codice fabbricante | Codice di riferimento | Diametro | Frequenza centrale kHz |
|
| mm | in. | |||
| TEB-132-250 | U8280455 | 13,2 | 0,520 | 250 kHz (Alta) |
| TEB-134-050 | U8280457 | 13,4 | 0,528 | 50 kHz (Media) |
| TEB-140-050 | U8280566 | 14 | 0,551 | 50 kHz (Media) |
| TEB-148-015 | U8280459 | 14,8 | 0,583 | 15 kHz (Bassa) |
| TEB-148-050 | U8280628 | 14,8 | 0,583 | 50 kHz (Media) |
| TEB-158-015 | U8280461 | 15,8 | 0,622 | 15 kHz (Bassa) |
| TEB-158-250 | U8280629 | 15,8 | 0,622 | 250 kHz (Alta) |
Sonde Standard e Personalizzate (su ordinazione)
Utilizzare le sigle e lo schema successivi per formare il codice fabbricante personalizzato.
| Tipo di sonda | Diametro della sonda (uso dei mm nell'identificativo) |
Frequenza centrale | Lunghezza del cavo (solo TEA)** |
|
| mm | in. | |||
| TEA: Fissata TEB: Rimovibile (uso con un cavo TEZ-BBS o TEZ-BBK.**) |
Standard TEA: Da 9,6 mm a 50 mm TEB: Da 11 mm a 50 mm per 0,2 mm Personalizzata (solo TEA) Da 6,6 mm a 9,4 mm Da 50,2 mm a 100 mm |
Standard TEA: Da 0,378 in. a 1,969 in. TEB: Da 0,433 in. a 1,969 in. per 0,008 in. Personalizzata (solo TEA): Da 0,260 in. a 0,370 in. Da 1,976 in. a 3,937 in. |
001 (Molto bassa) 015 (Bassa) 050 (Media) 250 (Alta) 600 (Molto alta) |
15 m (50 ft) 20 m (65 ft) 30 m (100 ft) |
**Le informazioni del cavo TEZ per le sonde TEB sono disponibili nel Catalogo delle sonde per le ispezioni dei tubi.
