Sonde eddy current array per tubi
Soluzioni NDT

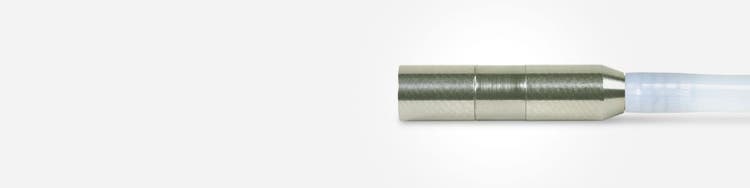

TXE - Fissata
Le nuove sonde TXE sono ottimali per rilevare le cricche circonferenziali, particolarmente quelle situate sul bordo dei supporti o sulle piastre tubiere. Queste sonde sono in grado di produrre un'immagine C-scan intuitiva e inoltre possono scansionare l'intera lunghezza del tubo ad altissima velocità.
Consigli
Le sonde TXE sono progettate per essere usate per il rilevamento di cricche circonferenziali in tubi in acciaio inossidabile.
Caratteristiche
- Rilevamento di cricche circonferenziali in qualunque posizione del tubo, incluse le posizioni dei supporti e delle piastre tubiere.
- Ispezione dell'intera lunghezza del tubo con velocità quasi pari alla velocità standard ECT (1 m/s), sostituendo le sonde rotanti di tipo pancake.
- Rappresentazione C-scan 2D o 3D per la migliore interpretazione dei segnali mediante l'opzione MultiView C-scan.
- Struttura robusta e durevole in titanio.
- Multiplexer non necessario. Collegamento diretto al connettore esteso standard MS 5800 EC.
- Opzione da usare con un massimo di quattro frequenze attraverso il mixing e tutte con le schermate C-scan.
Sonde Standard e Personalizzate (su ordinazione)
Utilizzare le sigle e lo schema successivi per formare il codice fabbricante personalizzato.
(uso dei mm nell'identificativo)
Da 13,8 mm a 24 mm
per 0,2 mm
Da 0,543 in. a 0,945 in.
per 0,008 in.

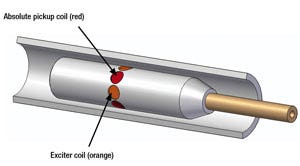

Risposta della sonda
la serie TXE delle sonde eddy current possiedono dei canali indipendenti che permettono la generazione di viste C-scan per un'analisi semplificata.
C-scan di tubo con taratura CT02 ECT Olympus NDT
Cricche circonferenziali (al 75% e 50% del supporto)
