Panoramica
TEG - Fissata

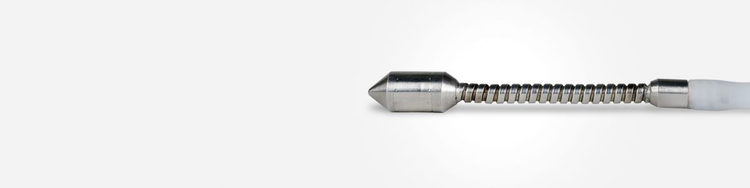

Le sonde flessibili in acciaio inossidabile sono robuste, durevoli e dotate di una protezione in titanio per le bobine. Sono progettate per ispezionare le curvature a U strette (dei raggi di misura minima pari a 50 mm).
Consigli
Le sonde TEG sono progettate per ispezionare curve a U strette con raggio di curvatura minimo di 51 mm (2 in.). Queste sonde sono progettate per ispezionare metà della curvatura a U (90°) da ogni lato del tubo.
Caratteristiche
- Struttura robusta e durevole in titanio.
- Protezione in titanio per le bobine.
- Capacità di ispezione di curve a U strette (raggio di curvatura minimo di 50 mm)
Sonde Standard e Personalizzate (su ordinazione)
Utilizzare le sigle e lo schema successivi per formare il codice fabbricante personalizzato.
Curvatura e raggio del tubo

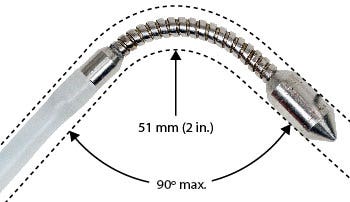

Le TEG ispezionano tubi con una curvatura massima di 90° su un lato alla volta. Raggio minimo di 51 mm.
| Tipo di sonda | Diametro della sonda (uso dei mm nell'identificativo) |
Frequenza centrale | Lunghezza del cavo** | |
| mm | in. | |||
| TEG: Flessibile | Standard da 11 mm a 25,4 mm per 0,2 mm |
Standard da 0,433 in. a 1,000 in. per 0,008 in. |
015 (Bassa) 050 (Media) 250 (Alta) 600 (Molto alta) |
25 m (80 ft) N = Nylon H = Più flessibile |
| **Le informazioni dei cavi per le sonde TEG con una maggiore flessibilità sono disponibili nel Catalogo delle sonde per le ispezioni dei tubi. | ||||
