Componenti della sonda IRIS

Le sonde IRIS sono adatte per le ispezioni dei tubi nell'ambito petrolchimico e BOP. Impiegano un fascio ultrasonoro per ispezionare la superficie interna del tubo a struttura elicoidale, assicurando che l'intera lunghezza del tubo venga ispezionata. Le sonde IRIS che funzionano in modalità impulso-eco vengono usate per misurare lo spessore delle pareti, la perdita di materiale e l'orientazione dei difetti su tubi da 1,27 cm a 7,62 cm di diametro interno.

Per assemblare una sonda IRIS sono necessarie diverse componenti. Le componenti sono intercambiabili e devono essere scelte in base alle dimensioni dei tubi.

Per assemblare una sonda IRIS sono necessarie le seguenti componenti:

TUA - Teste della turbina

Sonde_Tube_IRIS_TUA-170.psd

Le turbine IRIS sono alimentate con la pressione dell'acqua per indurre una rotazione di circa 40 r/s. Includono uno specchio angolato a 45° che devia il fascio ultrasonoro verso al parete del tubo.

Codice fabbricante
Codice di riferimento
Descrizione
TUA-120
U8780157
12 mm (0,47 in.) Turbina IRIS
TUA-170
U8780158
17 mm (0,67 in.) Turbina IRIS

TUB - Trasduttori a ultrasuoni

Sonde_Tube_IRIS_TUB-254_01.psd

I trasduttori IRIS sono trasduttori a immersione focalizzati con un diametro esterno di 9,53 mm e un diametro dell'elemento di 6,35 mm. Sono disponibili con 3 diverse frequenze centrali e 2 lunghezze focali.

Codice fabbricante
Codice di riferimento
Descrizione
TUB-254-10M
U8280001
Lunghezza focale di 25,4 mm, 10 MHz
TUB-254-15M
U8280002
Lunghezza focale di 25,4 mm, 15 MHz
TUB-254-20M
U8280003
Lunghezza focale di 25,4 mm, 20 MHz
TUB-381-10M
U8280004
Lunghezza focale di 38,1 mm, 10 MHz
TUB-381-15M
U8280005
Lunghezza focale di 38,1 mm, 15 MHz
TUB-381-20M
U8280024
Lunghezza focale di 38,1 mm, 20 MHz

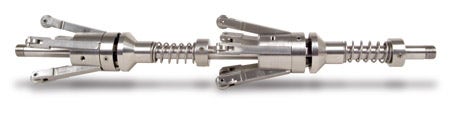

TUC - Dispositivi di centramento

Sonde_Tube_IRIS_TUX_XS_03.psd

Codice fabbricante
Codice di riferimento
Descrizione
Estensione (DI tubo)
TUC-XS
U8780162
Dispositivo di centramento IRIS ultra-compatto
Da 11,4 mm a 18,0 mm)
TUC-SM
U8780161
Dispositivo di centramento IRIS compatto
Da 18,0 mm a 25,4 mm)
TUC-MD
U8780160
Dispositivo di centramento IRIS medio Il TUC-MD comprende una supplementare asta flessibile che può essere usata nel dispositivo di centramento per le applicazioni curve in caldaie. Vedi descrizione dell'accessorio "IRIS-FLEXROD" a pagina 35.
Da 24,4 mm a 41,9 mm
TUC-LG
U8780159
Dispositivo di centramento IRIS grande. Il TUC-LG comprende una supplementare asta flessibile che può essere usata nel dispositivo di centramento per le applicazioni curve in caldaie. Vedi descrizione dell'accessorio "IRIS-FLEXROD" a pagina 35.
Da 38,1 mm a 76,2 mm
TUC-MD-FLEX
U8280250
Dispositivo di centramento IRIS medio montato su un asta flessibile.
TUC-LG-FLEX
U8280251
Dispositivo di centramento IRIS grande montato su un asta flessibile.

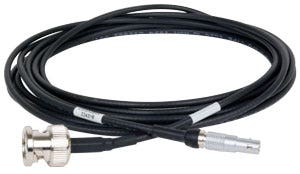

TUD - Cavi della sonda

Sonde_Tube_IRIS_TUD-N_01.psd

I cavi della sonda IRIS hanno due funzioni: forniscono la pressione dell'acqua necessaria per la turbina e veicolano il segnale ultrasonoro attraverso l'uso di un cavo coassiale di ridotte dimensioni. Il cavo coassiale ha un connettore Microdot sull'estremità della sonda e un connettore BNC sullo strumento/estremità della pompa. L'acqua viene somministrata mediante la pompa attraverso un raccordo in ottone da 1/8 in. a rapido collegamento.

Codice fabbricante
Codice di riferimento
Descrizione
TUD-N20
U8800530
Cavo della sonda IRIS, 20 m
TUD-N30
U8800532
Cavo della sonda IRIS, 30 m
TUD-BNC
U8800529
Cavo del segnale da BNC a BNC, 3,7 m
TUD-LEM
U8800511
Cavo del segnale da BNC a LEMO, 3,0 m

Accessori della sonda IRIS

Codice fabbricante
Codice di riferimento
Descrizione
Note / Specifiche tecniche
IRIS-FLEXROD
U8780156
Asta flessibile per i dispositivi di centramento TUC-MD e TUC-LG
Angolo massimo di inclinazione di 45° tra le aste. Un IRIS-FLEXROD viene fornito con il dispositivo di centramento TUC-LG..
IRIS-FLOOD
U8780145
Adattatore del tubo immerso IRIS
Per tubi di diametri esterni 19,05 mm (3/4 in.) e 25,4 mm (1 in.)
IRIS-FILTER
U8780144
Filtro e tubo dell'acqua
Fornito con un tubo di diametro di 1/2 in. e una lunghezza di 7,5 m (25 ft) con raccordi in ottone da 3/4 in.
IRIS-WP110
U8780146
Pompa dell'acqua sommersa, 110 V, 60 Hz
Dimensioni (L × ∅): 63,5 cm × 10 cm (25 in. × 4 in.)
Peso: 12,8kg
Fornito con un tubo di diametro di 1/2 in. e una lunghezza di 7,5 m (25 ft) con raccordi in ottone da 3/4 in.
IRIS-WP220
U8780147
Pompa dell'acqua sommersa, 220 V, 50 Hz
Dimensioni (L × ∅): 84 cm x 8 cm (33 in. × 3 in.)
Peso: 6kg
Fornito con un tubo di diametro di 1/2 in. e una lunghezza di 7,5 m (25 ft) con raccordi in ottone da 3/4 in.
