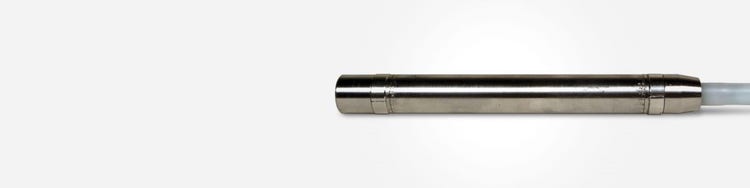

TFB - Fissate

Le sonde a flusso magnetico disperso possiedono una capacità magnetica ottimizzata per un alta saturazione di qualità superiore. Gli anelli protettivi sostituibili assicurano una maggiore resistenza all'usura. Queste sonde sono ideali per l'ispezione dei tubi di raffreddamento dell'aria (dotati di alette in alluminio) e per il rilevamento di cricche circonferenziali.

Caratteristiche

  • Struttura magnetica avanzata ottimizzata per un'alta saturazione.
  • Migliore resistenza all'usura e anelli per la protezione dall'usura sostituibili.
  • Capacità di rilevamento di difetti volumetrici dall'esterno.
  • Adatto per sistemi di raffreddamento alettati.

Veloce è meglio: Minori tempi di esecuzione

L'elenco di sonde riportate di seguito sono disponibili in magazzino per una consegna veloce. Se la sonda desiderata non è indicata, consultare la colonna "Diametro della sonda alternativo" nel Catalogo delle sonde per le ispezioni di tubi per trovare un diametro della soda alternativo.

Codice fabbricante
Codice di riferimento
Diametro
-
-
mm
in.
TFB-120-N20
U8280231
12
0,472
TFB-132-N20
U8280135
13,2
0,520
TFB-170-N20
U8280137
17
0,669
TFB-179-N20
U8280111
17,9
0,705
TFB-187-N20
U8280246
18,7
0,736
TFB-198-N20
U8280361
19,8
0,780
TFB-242-N20
U8280099
24,2
0,953

Sonde Standard e Personalizzate (su ordinazione)

Utilizzare le sigle e lo schema successivi per formare il codice fabbricante personalizzato.

Schema TFB

Tipo di sonda

Diametro della sonda (uso dei mm nell'identificativo)

Colspan=3

Lunghezza del cavo
-
Diametro per codice fabbricante
mm**
in.**
-

TFB: Sonda Flusso Magnetico Disperso

Rowspan=11

120*
12,0
0,472

20 m (65 ft)
30 m (100 ft)

Rowspan=11

132*
13,2
0,520
161*
16,1
0,634
170*
17,0
0,669
179
17,9
0,705
187
18,7
0,736
198
19,8
0,780
229
22,9
0,902
242
24,2
0,953
283
28,3
1,114
296
29,6
1,165

* Le sonde a minore diametro possiedono una minore sensibilità per i difetti esterni visto che la sezione centrale della sonda è molto più piccola della sezione del tubo. Tuttavia la sensibilità dei difetti interni è sempre molto elevata.

** Queste sonde hanno un diametro totale leggermente maggiore rispetto all'indicazione del codice fabbricante.

Selezione della sonda MFL in base alle dimensioni del tubo

Guida alla scelta delle sonde MFL a alta saturazione (modello TFB) per le comuni dimensioni di tubi in acciaio al carbonio

Avviso: Se nei tubi sono presenti residui per l'ispezione potrebbe essere necessaria una sonda di dimensioni minori. Olympus non è responsabile per la selezione di una sonda che non risulti compatibile con la vostra applicazione. Se si necessita assistenza, contattare un rappresentante Olympus.

Esempio: Per un tubo da un pollice con uno spessore della parete di 2,41 mm, la sonda idonea sarebbe la TFB-187-N20. Questa sonda ha un diametro totale di 19,4 mm e mezzi anelli in acciaio temprato sostituibili.

Colspan=3

Diametro per l'ID della sonda - mm (in.)

Colspan=11

Dimensioni dei tubi

Colspan=3

12.0 (0.472)
13.2 (0.520)
16.1 (0.634)
17.0 (0.669)
17.9 (0.705)
18.7 (0.736)
19.8 (0.780)
22.9 (0.902)
24.2 (0.953)
28.3 (1.114)
29.6 (1.165)

DE
mm (in.)

Rowspan=2

BWG

Rowspan=2

Spess. par. (WT)
mm (in.)

Rowspan=2

Diametro totale (compreso il sistema di protezione all'usura) - mm (in.)

Colspan=11

Da 12,5
a 12,8 (da 0,49 a 0,50)
Da 13,7
a 14,0 (da 0,54 a 0,55)
Da 16,6
a 16,9 (da 0,65 a 0,66)
18
(0.71)
18,7
(0.73)
19,4
(0.77)
20,5
(0.81)
23,8
(0.94)
25,1
(0.99)
29,2
(1.15)
30,5
(1.20)

19 (0.75)

Rowspan=4

16
1.65 (0.065)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
●
Δ
12
2.77 (0.109)
●

25.4 (1.0)

Rowspan=8

16
1.65 (0.065)
●
15
1.83 (0.072)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
Δ
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
Δ
●
9
3.76 (0.148)
●

31.75 (1.25)

Rowspan=4

13
2.41 (0.095)
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●

38.1 (1.5)

Rowspan=4

12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●
9
3.76 (0.148)
●

Sistema di protezione dall'usura

Colspan=3

Elementi in carburo (fissi)

Colspan=3

Mezzi anelli in acciaio temprato (sostituibili)

Colspan=8

● Questa è la dimensione della sonda consigliata

Δ Questa dimensione può essere usata se non si ha la dimensione consigliata.
