Sistema BIS PA: Sistema d'ispezione di barre phased array
Il sistema BIS PA si avvale della tecnologia phased array per ispezionare l'intero volume delle barre a sezione circolare e quadrata. Il sistema si basa sul particolare concetto di "Floating Head" che permette un posizionamento ottimale costante delle sonde, indipendentemente dalle variazioni di linearità delle barre.
Sistema di ispezione per barre (BIS) — Phased Array
Panoramica
Il Sistema di ispezione per barre (BIS) rappresenta una soluzione all'avanguardia che utilizza sonde phased array integrate in un sistema di controllo completamente automatizzato per soddisfare i rigorosi standard di controllo qualità, mantenendo il livello produttivo. I vantaggi principali includono:
- Ispezione volumetrica totale in linea di produzione su barre a sezione circolare e quadrata
- Dipendenza minima dalle capacità dell'operatore mediante la taratura automatica
- Ottimale rilevamento di difetti e maggiore tolleranza sulla forma delle barre mediante la struttura a testata di ispezione sospesa
- Eccellente accoppiamento mediante una vasca di immersione
- Elevata densità di acquisizione per il rilevamento di difetti di ridotte dimensioni in condizioni dinamiche
- Tempi di inattività minimi con veloce conversione
- Risultati ripetibili su una linea di produzione funzionante 24/7
Progettata come soluzione di facile applicazione per il controllo qualità di barre chiare o scure, in acciaio al carbonio, acciaio inossidabile, alluminio o titanio, il sistema include:
- Gestione del progetto dedicato
- Strumento, sonde e componenti meccaniche
- Sistema di gestione dell'acqua
- Software
- Messa in servizio, formazione e supporto post-vendita
Ispezioni volumetriche complete — Rilevamento di difetti interni e in prossimità della superficie
Le sonde Phased array (PA) possono essere programmate per passare dalla modalità a onde longitudinali a quella a onde trasversali per ispezionare il volume interno e la parte in prossimità della superficie di una barra. Le sonde possono essere posizionate e attivate in modo che venga ispezionata l'intera sezione trasversale della barra mentre attraversa il sistema.
Le sonde sono raggruppate per specifici intervalli di diametro-dimensione e forma della barra sullo stesso supporto delle sonde (modulo), assicurando un'ispezione volumetrica completa e minimizzando effetti diafonici e variazioni nel tempo. I moduli sono dotati di ugelli per l'acqua a alta pressione in modo da rimuovere particelle e bolle dalle sonde.
Ispezione veloce, risultati ripetibili
I nostri sistemi di ispezione a alta velocità sono progettati per soddisfare le esigenze produttive del settore metallurgico. I sistemi sono conformi alle più rigorose norme internazionali di qualità, senza compromessi produttivi.

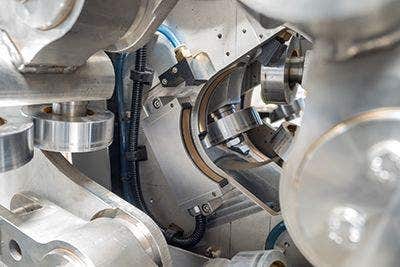

Testata di ispezione sospesa
Le barre passano attraverso una vasca di immersione che contiene una testata di ispezione sospesa. Visto che le sonde sono all'interno di una vasca con una rilevante quantità di acqua ferma, esistono le condizioni ideali per l'accoppiamento.
Le sonde sono fissate alla testata di ispezione sospesa e la testata segue dinamicamente la barra. Il sistema mantiene le sonde perpendicolari all'asse centrale della sonda indipendentemente dalle variazioni di linearità, assicurando l'ottenimento di risultati di ispezione precisi e ripetibili, anche per difetti di ridotte dimensioni.
Taratura automatica
Per realizzare un'ispezione completa ogni sonda phased array deve essere tarata. Durante la taratura le aperture di ogni sonda passano su un difetto noto e il livello del guadagno della sonda viene regolato automaticamente. Questa funzione permette agli utenti di eseguire e validare una taratura precisa per ogni legge focale, in modo da risparmiare tempo senza doversi affidare alle capacità dell'operatore.
- Tutte le sonde possono essere tarate in una singola sequenza automatica
- Verifica della taratura eseguita in normali condizioni produttive
- Ogni difetto di riferimento viene validato per assicurare il rilevamento al di sopra del livello di allarme
- Risultati visualizzati in viste di facile interpretazione
Software, supporto delle sonde e unità di acquisizione
Delle sonde phased array, una potente unità di acquisizione e un software avanzato si combinano operativamente in un sistema di ispezione potente e di facile uso.
Ottimizzazione dei tempi di operatività
Le sonde per diversi diametri di barre sono installate su un singolo supporto delle sonde (modulo). Questo facilita il cambio elettronico delle sonde in base al diametro delle barre, senza doverle collegare o scollegare manualmente.
Unità di acquisizione Phased Array
Il modulo QuickScan™ PA 32:256 soddisfa le esigenze del grado di protezione IP55 ed è progettato per essere integrato facilmente negli ambienti di stabilimenti industriali.
Facilità di configurazione
La procedura guidata software è di facile utilizzo per creare le configurazioni per ogni dimensione delle componenti. I parametri di taratura e di configurazione dell'ispezione per ogni diametro delle barre sono salvati e facilmente recuperabili. I risultati finali sono fusi e visualizzati per differenziare chiaramente i tubi accettati e rifiutati.
- Veloce accesso alle configurazioni di ispezione predefinite
- Accesso limitato a alcuni utenti per ridurre al minimo gli errori degli operatori
- Informazioni di taratura e ispezione registrate a fini di tracciabilità
- Possibilità di integrazione del sistema nell'ambito della propria applicazione, facilitando una modalità operativa che richiede un intervento dell'operatore minimo
