La nostra soluzione all-in-one personalizzabile in base all'applicazione costituita dal Sistema di ispezione di sale montate semi-automatizzato phased array (PASAWIS - Phased Array Semi-Automated Wheelset Inspection System) migliora la semplicità operativa, l'efficienza e l'affidabilità delle ispezioni manutentive delle sale montate con assi pieni.
Panoramica
Sistema di ispezione di sale montate semi-automatizzato phased array (PASAWIS)
La nostra soluzione all-in-one personalizzabile in base all'applicazione costituita dal Sistema di ispezione di sale montate semi-automatizzato phased array (PASAWIS - Phased Array Semi-Automated Wheelset Inspection System) migliora la semplicità operativa, l'efficienza e l'affidabilità delle ispezioni manutentive delle sale montate con assi pieni.

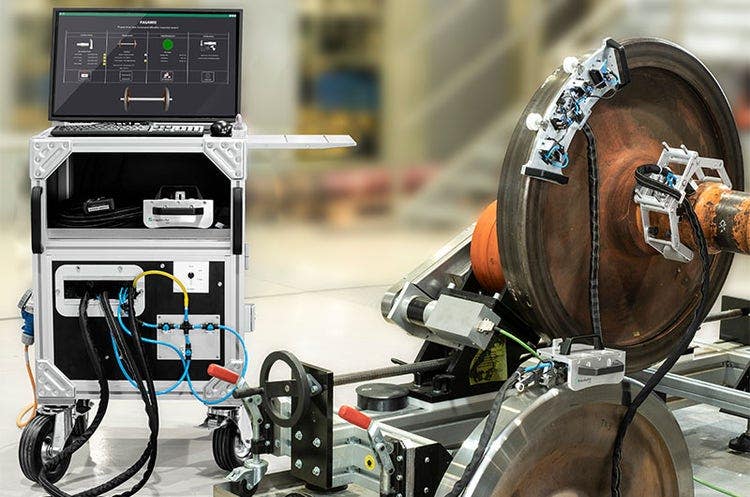

Soluzione di ispezione PA completa
Il PASAWIS si avvale di una combinazione tra la più moderna tecnologia di scansione a ultrasuoni/phased array e il software specifico per l'applicazione, in modo da assicurare un'ispezione completa delle componenti delle sale montate. Incrementando la velocità e l'affidabilità d'ispezione, le diverse sonde phased array scansionano elettronicamente l'area target, mentre uno scanner dedicato mantiene un posizionamento ottimale sulla componente. Beneficiando della capacità di scansione elettronica della tecnologia phased array, le sonde assicurano dei significativi miglioramenti in termini di efficienza e copertura, in confronto alla scansione manuale degli UT convenzionali. Il software PASAWIS è personalizzato in base all'applicazione, facilitandone considerevolmente l'uso rispetto ai classici dispositivi di ispezione a ultrasuoni e phased array.
Copertura completa dell'asse, del cerchione e della superficie di rotolamento
Il PASAWIS può essere configurato per un massimo di tre scanner portatili, ognuno ottimizzato per una diversa componente della sala montata: asse, cerchione e superficie di rotolamento. Questi scanner PAUT dedicati sono progettati per abbinarsi perfettamente alla componente in modo da accelerare le ispezioni attraverso una copertura completa, individuando con affidabilità tutte le indicazioni rilevanti.
Velocità di ispezione 4 volte più veloce
In confronto all'ispezione a UT convenzionali il sistema PASAWIS esegue un'ispezione completa 4 volte più velocemente. Programmato tenendo in considerazione le norme industriali, il software di acquisizione assicura che le operazioni obbligatorie previste dalla più rigide norme siano eseguite in modo veloce e efficiente.
Massima efficacia con la minima formazione
L'interfaccia utente software fornisce un flusso di lavoro guidato completo in grado di ottimizzare le fasi di ispezione, garantendo l'efficacia di un sistema automatizzato con una soluzione semi-automatizzata. Progettato attentamente per le necessità di ispezione delle sale montate, il sistema PASAWIS risulta più facile da utilizzare rispetto a un classico rilevatore di difetti.
Risultati affidabili
Attraverso il flusso di lavoro passo a passo di questa soluzione, in grado di guidare gli operatori attraverso l'intera procedura, è possibile controllare l'influenza dell'operatore sull'acquisizione dei dati e i risultati di ispezione. Attraverso la sua accessibilità a due livelli, il PASAWIS permette agli operatori l'accesso ottimale al flusso di lavoro di ispezione, assicurando la soddisfazione dei requisiti stabiliti dal supervisore. Questo aspetto è fondamentale per ottenere risultati affidabili, indipendentemente dall'operatore che esegue l'ispezione.
Vantaggi principali del Sistema di ispezione di sale montate semi-automatizzato phased array
- Semplicità operativa: Guida l'operatore attraverso la procedura di ispezione con layout dedicati per la rappresentazione dei dati.
- Veloce: Kit di scanner ottimizzati per ogni componente: asse, cerchione e superficie di rotolamento
- Affidabile e ripetibile: Il fattore umano è minimizzato.
- Tracciabile: Tutti i dati vengono registrati, inclusi la verifica dell'accoppiamento, la correzione di trasferimento dell'asse e il controllo dei punti persi.
- Conformità: Verificato e approvato in conformità alla norma VPI-EMG 09.
Scanner dedicati
Scanner per gli assi

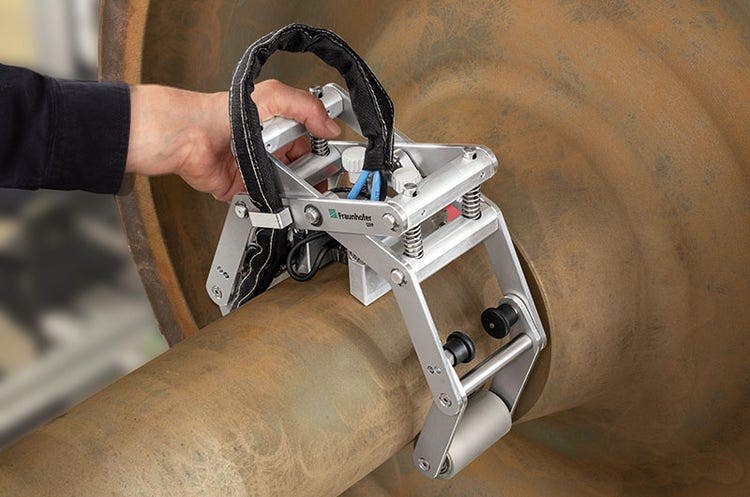

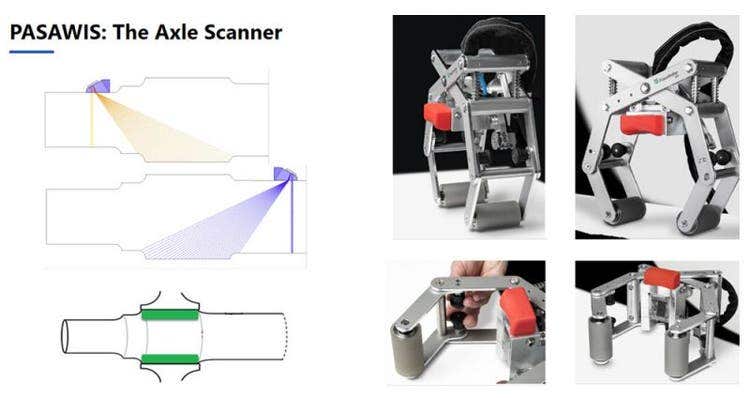

Lo Scanner per assi è dedicato alle ispezioni di assi pieni, dalla posizione dell'albero a quella del perno di rotazione, in genere nella fase di smontaggio. Utilizzando le sonde phased array, il sistema ispeziona l'intera sede della ruota da entrambi i lati, fornendo automaticamente la correzione di trasferimento, la verifica dell'accoppiamento e il controllo dei dati persi, in modo da assicurare un'acquisizione dei dati di alta qualità.
Scanner per i cerchioni delle ruote

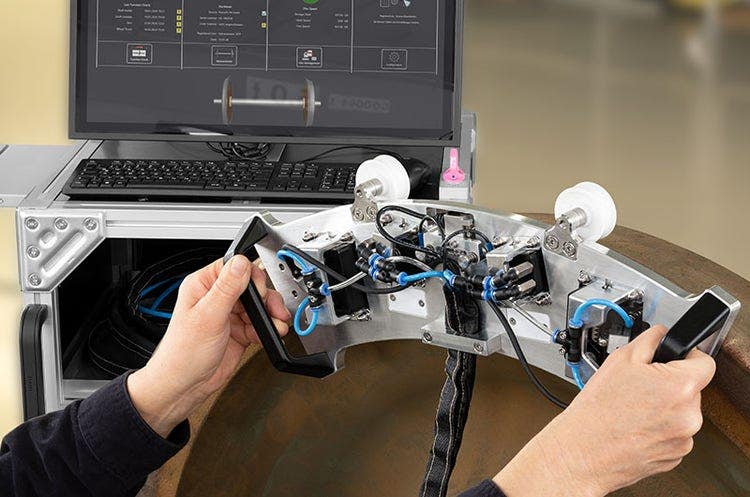

L'ispezione dei cerchioni delle ruote viene realizzata simultaneamente in due direzioni. Utilizza due sonde phased array per l'area del cerchione e due trasduttori UT convenzionali per l'area della flangia. In un solo passaggio permette un'ispezione completa del cerchione, offrendo automaticamente la verifica dell'accoppiamento e il controllo dei punti dei dati persi.
Scanner per la superficie di rotolamento delle ruote

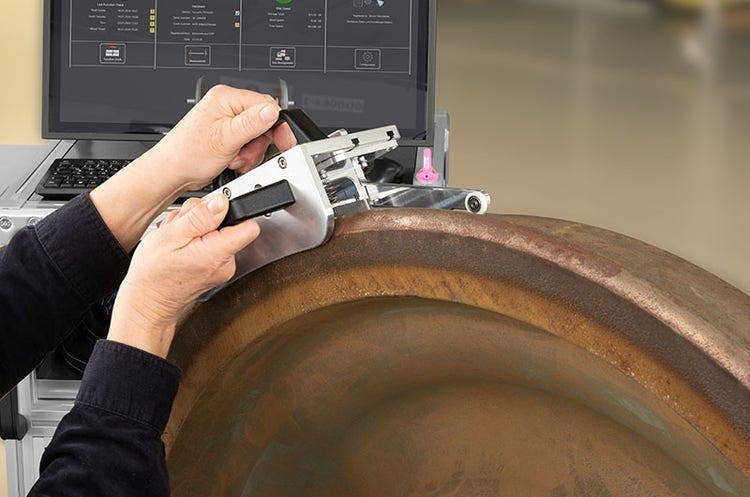

Questa speciale soluzione phased array per l'ispezione della superficie di rotolamento delle ruote assicura il rilevamento di difetti in tutte le aree in conformità alla norma VPI-EMG 09. Applicato direttamente sulla superficie di rotolamento delle ruote, lo scanner permette di ispezionare l'intera larghezza in un solo passaggio.
Software

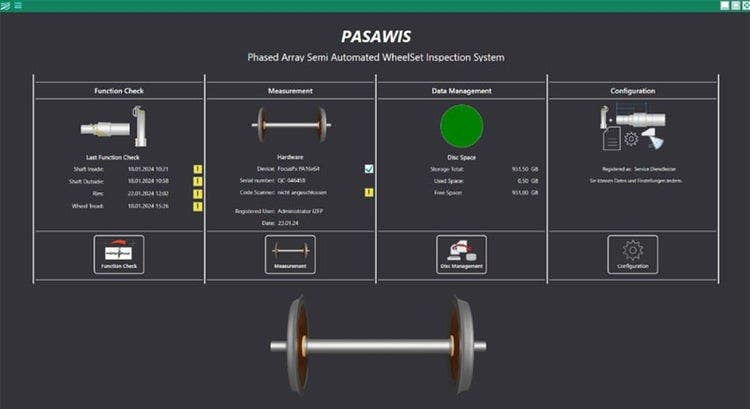

PASAWIS Acquisition and Data Analysis Software
Il nostro software PASAWIS dedicato fornisce dei flussi di lavoro di ispezione predefiniti, ottimizzati per ogni componente della sala montata. Il software guida l'utente attraverso tutte le fasi di ispezione, permettendo una completa conformità ai propri requisiti delle procedure di ispezione. L'interfaccia del software viene visualizzata su un ampio monitor touch screen che fornisce una chiara visualizzazione delle componenti delle sale montate e dei dati di ispezione. Quando è completata l'ispezione, vengono generati i report di ispezione in formato PDF con un intervento minimo da parte dell'operatore.
Contenuto dei report:
- Risultati di scansione per ogni sala montata ispezionata (es: A-scan, S-scan e C-scan)
- Metadati fondamentali inclusi la data di taratura, il numero seriale dello strumento e l'operatore.

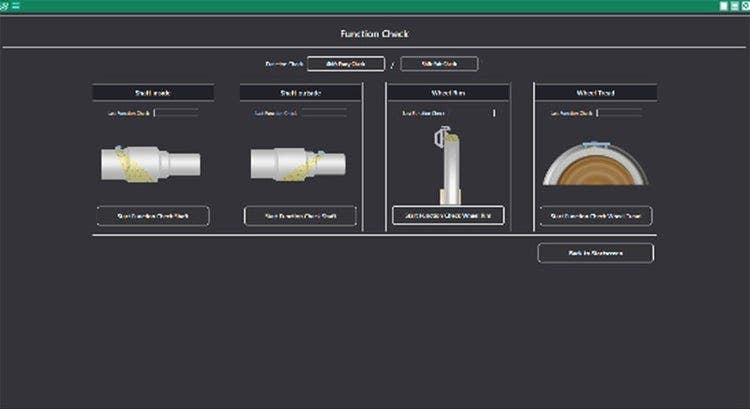

Verifica delle funzioni
La verifica delle configurazioni dei dispositivi NDT e della sensibilità rappresenta un'operazione fondamentale per la realizzazione di un'ispezione ottimale. Attraverso delle soluzioni automatizzate o semi-automatizzate, questa verifica delle funzioni risulta anche più importante per gli aspetti di meccanica e di accoppiamento in gioco.
Il software di ispezione PASAWIS possiede un sistema di protezione integrato che è in grado non solo di informare l'utente quando è stata eseguita l'ultima verifica delle funzioni, ma consente anche di impedire la realizzazione di misure se la verifica delle funzioni non è stata eseguita di recente. Un supervisore può stabilire la programmazione della verifica delle funzioni attraverso l'assegnazione di un diritto di amministratore della procedura di ispezione.
Measurements

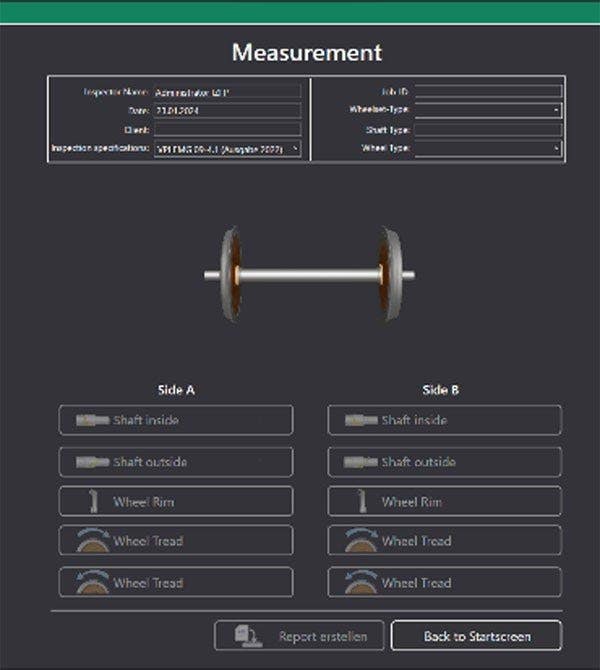

The Measurement screen includes all wheelset data and the components that needs to be inspected. Completed inspections are indicated with green checkmark for easy identification. You can create a report at any time, and the software will notify you if any components were missed.
Funzionalità del software:
- Interfaccia dedicata per le ispezioni di sale montate
- Guida passo a passo attraverso l'intero flusso di lavoro di ispezione
- Layout specifici per la presentazione dei risultati
- Palette di colori personalizzato per la rappresentazione dei dati
- Procedure di ispezione predefinite con i tipi di sale montate e le procedure di verifica delle funzioni
- Automatica verifica di accoppiamento durante le ispezioni, per l'asse e il cerchione
- Controllo automatico dei punti dei dati persi
- Funzione di correzione di trasferimento automatica per le ispezioni degli assi
- Database delle sale montate con possibilità di crearne delle nuove
- Completa registrazione e archiviazione dei dati di ispezione
- Creazione di report personalizzata e automatica
- Due livelli di accesso: supervisore e operatore
- Scelta delle lingua

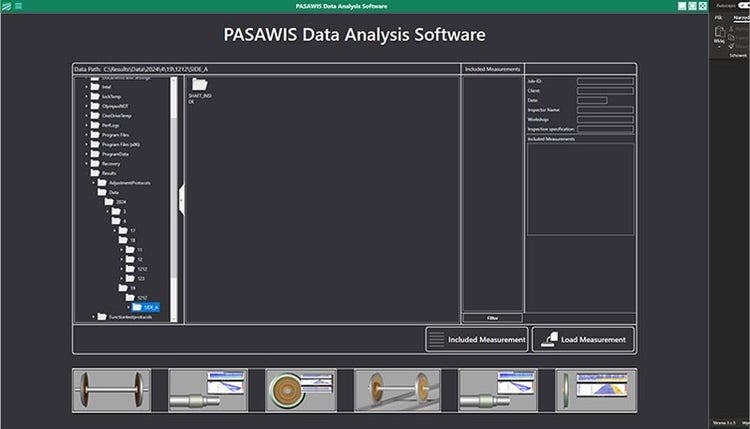

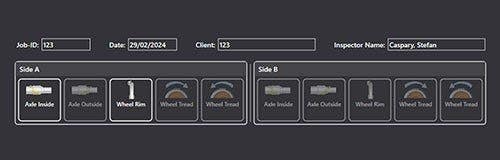

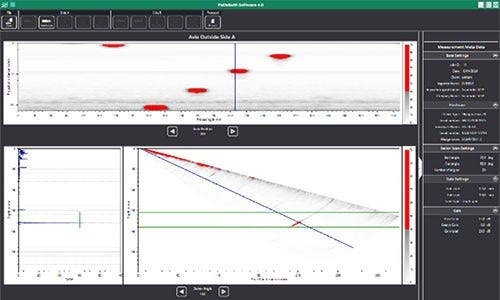

Software di analisi dei dati per la verifica post-ispezione
Associato al sistema, il software di analisi dei dati PASAWIS permette di verificare tutti i dati registrati e di eseguire l'analisi in qualsiasi momento, in seguito al completamento dell'ispezione.
Specifiche tecniche
Specifiche del sistema
PA: 4 V, 9 V, 20 V, 40 V, 80 V e 115 V
UT: 50 V, 100 V e 190 V
PA: Da 30 ns a 500 ns (con incrementi di 2,5 ns)
UT: Da 30 ns a 1 000 ns (con incrementi di 2,5 ns)
PA: Da 0,6 MHz a 17,8 MHz
UT: Da 0,25 MHz a 28 MHz
PA: 2, 4, 8 e 16
UT: 2, 4, 8, 16, 32 e 64
Specifiche dell'unità di base
- Dimensioni: 1195 mm × 615 mm × 605 mm
- Peso: 110 kg
- Ruote: diametro: 200 mm, larghezza: 65 mm costituita di gomma
- Sistema di gestione dell'acqua e interruttore dell'encoder dello scanner
- Archiviazione dati: 512 GB con SSD + 1 TB con SSD
- Monitor: Monitor touch screen da 24"
- Software installato: Singola licenza utente per il software di ispezione e singola licenza utente per il software di analisi offline
Specifiche dello scanner per gli assi
- Dedicato ad assi pieni con diametri di 130 mm–180 mm con zoccolo standard (per diametri superiori è necessario uno zoccolo supplementare)
- L'ispezione phased array della sede della sala montata dalla posizione dell'albero a quella del perno di rotazione con la funzione di verifica automatica dell'accoppiamento.
- Encoder integrato e sistema di accoppiamento
- Meccanismo di blocco con adattamento del diametro
- Inclusi sonda phased array, zoccolo, due distanziali e valigia di trasporto
Specifiche dello scanner per cerchione
- Dedicato a cerchioni con diametri di 750 mm–1000 mm
- Ispezioni phased array del cerchione e ispezione a UT convenzionali della flangia della ruota (due direzioni contemporaneamente) con verifica automatica dell'accoppiamento
- Encoder integrato e sistema di accoppiamento
- Meccanismo magnetico per il fissaggio dello scanner e supporti delle sonde con meccanismo a molla
- Include due sonde phased array con zoccoli, due trasduttori convenzionali e una valigia di trasporto
Specifiche dello scanner per la superficie di rotolamento delle ruote
- Dedicato a superfici di rotolamento delle ruote con diametri di 600 mm–1000 mm
- Ispezione phased array della superficie di rotolamento delle ruote con verifica dell'accoppiamento visivo
- Encoder e sistema di accoppiamento integrati
- Supporto della sonda con meccanismo a molla
- Inclusi sonda phased array, zoccolo e valigia di trasporto
