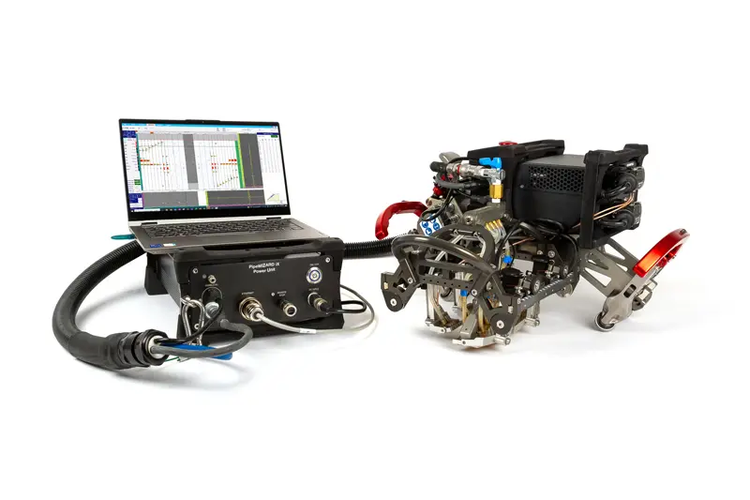

Sistema ad ultrasuoni automatizzato PipeWIZARD iX per l'ispezione di saldature circonferenziali
Il sistema di controllo ad ultrasuoni PipeWIZARD™ iX aiuta le aziende che si occupano della realizzazione di tubazioni a eseguire un controllo affidabile delle saldature circonferenziali durante il processo di costruzione. Combinando robustezza e compattezza, il sistema PipeWIZARD iX è progettato per semplificare le ispezioni di tubazioni onshore e offshore. Rappresentando una soluzione di controllo ad ultrasuoni automatizzata (AUT) ad alta efficienza, questo potente sistema di rilevamento multitecnologico individua i difetti presenti nelle saldature circonferenziali e le zone termicamente alterate (HAZ - heat-affected zone), in modo da poterli analizzare e valutare velocemente.
PipeWIZARD-iX Soluzioni NDT
Panoramica
Sistema ad ultrasuoni automatizzato PipeWIZARD™ iX per l'ispezione di saldature cirocnferenziali
Il sistema di controllo ad ultrasuoni PipeWIZARD™ iX aiuta le aziende che si occupano della realizzazione di tubazioni a eseguire un controllo affidabile delle saldature circonferenziali durante il processo di costruzione. Combinando robustezza e compattezza, il sistema PipeWIZARD iX è progettato per semplificare le ispezioni di tubazioni onshore e offshore. Rappresentando una soluzione di controllo ad ultrasuoni automatizzata (AUT) ad alta efficienza, questo potente sistema di rilevamento multitecnologico individua i difetti presenti nelle saldature circonferenziali e le zone termicamente alterate (HAZ - heat-affected zone), in modo da poterli analizzare e valutare velocemente.
Strumento a elevate prestazioni per ispezioni standard e avanzate
Il sistema PipeWIZARD iX è costruito per resistere a vibrazioni, urti e interferenze elettromagnetiche, potendo inoltre resistere a temperature estreme. Grazie alla sua struttura compatta ma robusta, il sistema PipeWIZARD iX è inoltre facile da trasportare e manipolare con sicurezza.
Più leggero rispetto al suo predecessore, l'unità di acquisizione dei dati del sistema PipeWIZARD iX è integrata nello scanner, facilitando la configurazione e l'operatività. Dotato di componenti elettroniche più potenti e un maggior numero di canali d'ingressi, lo strumento di acquisizione dei dati QuickScan iX PA 64:256 permette di ottimizzare le funzionalità e l'efficienza del sistema PipeWIZARD, migliorando la capacità di copertura e supportando le avanzate tecniche di ispezione ad ultrasuoni.
Incremento della facilità d'uso e dell'efficienza di ispezione sul posto
L'ottimizzata struttura hardware del sistema PipeWIZARD iX assicura una maggiore flessibilità e adattabilità di configurazione. La disponibilità di lunghezza supplementari di cavi ombelicali, di connettori ad attacco rapido e di moduli delle sonde configurabili permettono di adattare la configurazione del PipeWIZARD iX a diverse esigenze di ispezione e contesti ambientali. Inoltre la sua fascia più stretta riduce significativamente le esigenze di rimozione del rivestimento rispetto al modello precedente.
Il sistema PipeWIZARD iX permette al personale di ispezione operante sul campo di collaborare in modo più facile ed efficiente. Le integrate spie d'indicazione e le funzioni software permettono di semplificare la comunicazione tra il tecnico e l'operatore dello scanner, in modo da realizzare facilmente l'ispezione, anche in condizioni complesse.
Ottimizzato flusso di lavoro di ispezione e analisi
Progettato attentamente per soddisfare le esigenze di affidabilità e conformità alle norme del controllo delle saldature circonferenziali, il software complementare del PipeWIZARD iX risulta più facile da utilizzare ma è dotato di strumenti più avanzati e sofisticati come:

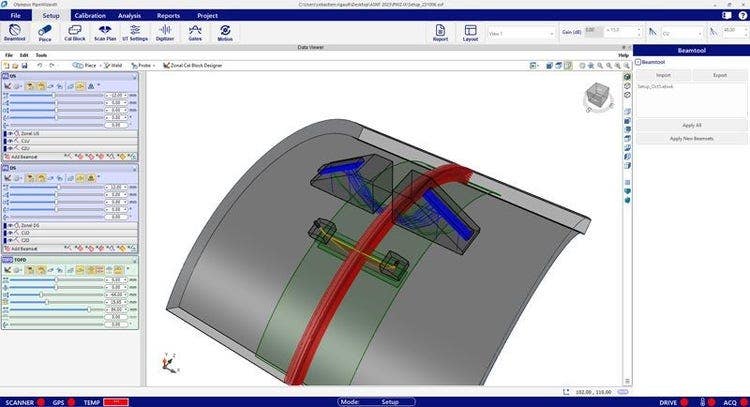

- Integrato software ES BeamTool

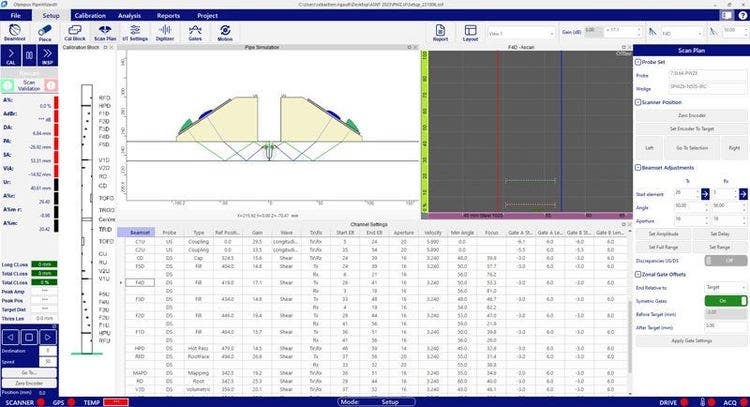

- Designer del blocco di taratura
- Taratura automatica dell'encoder
- Assistenza all'analisi
Per assicurare una maggiore accessibilità e versatilità dei dati l'unità di acquisizione QuickScan iX PA permette di salvare i file di dati in un formato file aperto, facilitando lo sviluppo personalizzato del software. Per una personalizzazione contattare il proprio rappresentante Evident per ottenere maggiori informazioni.
Applicazioni
Sistemi di ispezione di saldature circonferenziali complete

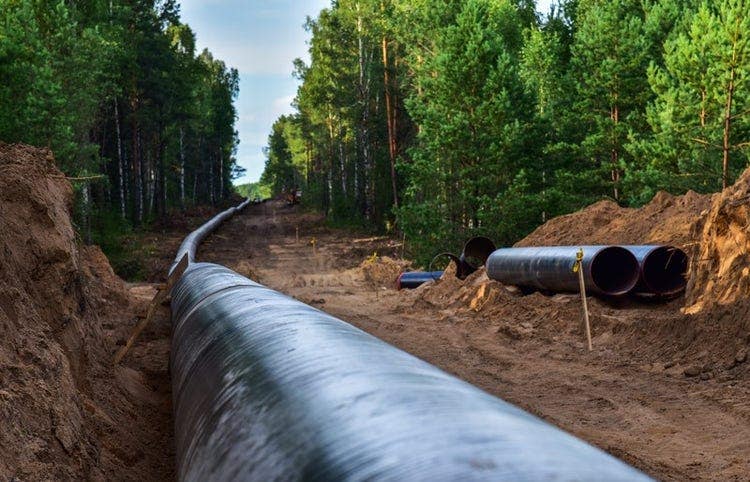

Il sistema di ispezione di saldature circonferenziali PipeWIZARD iX è costruito per operare in condizioni difficili ed estreme, dalle regioni subartiche molto fredde ai deserti molto caldi. Rilevando i difetti come fusione incompleta, penetrazione incompleta, porosità, penetrazione eccessiva, incisione marginale, disallineamento, cricca, giunto freddo, inclusione e altri, il sistema PipeWIZARD iX si adatta a tutte le configurazioni di saldatura circonferenziale:
Tutti i tipi di profili delle saldature come smusso a J, smusso a V, doppia V, X, ecc.
Spessori della parete delle tubazioni in genere comprese tra 6 mm (0,25 in.) a più di 35 mm (1,4 in.); sono disponibili delle tubazioni di spessore maggiore.
Diametri di tubazioni da 168 mm (6,625 in.) a 1524 mm (60 in.).
I materiali delle tubazioni spaziano dai comuni acciai al carbonio a soluzioni più complesse come Inconel e tubazioni rivestite.
.
Controlli a ultrasuoni automatizzati
Per l'ispezione di saldature circonferenziali di tubazioni, i controlli a ultrasuoni automatizzati (AUT - automated ultrasonic testing) rappresentano l'alternativa preferenziale al classico metodo radiografico.
Alcuni certi vantaggi dei controlli a ultrasuoni automatizzati rispetto alla radiografia:
- Nessun rischio di radiazioni per personale, alcun composto chimico utilizzato e nessuna preoccupazione ambientale
- Relativamente breve durata del ciclo di ispezione per un'elevata produttività
- Migliore rilevamento e maggiore precisione di misura, assicurando un minore tasso di non idoneità
- Conformità dei criteri di accettazione dell'Engineering Critical Assessment (ECA) con la misura in verticale dell'altezza e della profondità delle indicazioni
- Analisi in tempo reale attraverso un'efficiente visualizzazione
- Acquisizione dei dati e dei report d'ispezione
- Nessuna autorizzazione richiesta
Funzionalità di ispezione multitecnologiche
Tecnologie degli ultrasuoni avanzati phased array e degli ultrasuoni convenzionali del sistema PipeWIZARD iX:
- Differenziazione zonale ― Ogni zona (approssimativamente corrispondente a un passaggio della saldatura) viene ispezionata singolarmente con una tecnica PA impulso-eco o trasmissione-ricezione, permettendo una copertura completa dell'area di smusso e del volume della saldatura con una precisa misura dei difetti.

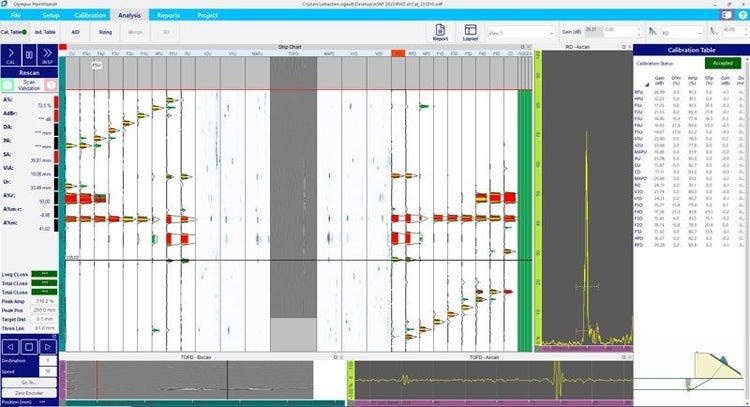

- Diffrazione del tempo di volo (TOFD)― Usata per confermare le indicazioni visualizzate nella rappresentazione temporale (strip chart) o per migliorare il rilevamento e la misura su indicazioni di ridotte dimensioni o non orientate in modo ottimale.
- Phased array (PA)― Tecniche PA convenzionali come le scansioni settoriali, lineari o combinate possono essere utilizzate come metodi complementari o per ispezionare le configurazioni delle saldature dove la differenziazione zonale non è ottimale.
- UT convenzionali― Utilizzati per il rilevamento dei difetti trasversali in una configurazione trasmissione-ricezione, la misura dello spessore della parete, l'ispezione dell'area superiore della saldatura con onde superficiali (creeping).
- Compatibile con il Metodo di focalizzazione totale (TFM) ― L'efficiente strumento di acquisizione dei dati QuickScan iX PA è in grado di supportare i complessi schemi di trasmissione necessari per le avanzate tecniche come il TFM.
Conformità alle norme per i controlli ad ultrasuoni automatizzati di saldature circonferenziali
È possibile validare in modo affidabile la conformità alle norme internazionali delle saldature circonferenziali applicate al settore delle tubazioni offshore e onshore. Il sistema PipeWIZARD iX permette di eseguire dei controlli ad ultrasuoni automatizzati in conformità alle seguenti norme:
- Norma ASTM E-1961 (copertura delle principali parti dei controlli ultrasuoni automatizzati per saldature circonferenziali inclusi la differenziazione zonale, la rapida interpretazione dei dati, i blocchi di taratura speciali e le procedure di configurazioni)
- Norma API 1104 (per estrapolazione)
- Norma DNV-OS-F101 (norma per i controlli ad ultrasuoni automatizzati offshore)
Se un'azienda richiede espressamente una conformità a determinate specifiche, è possibile incrementare la precisione della misura dei difetti e raggiungere un livello di risoluzione che supera i requisiti normativi.
Caratteristiche
Caratteristiche principali del sistema PipeWIZARD iX

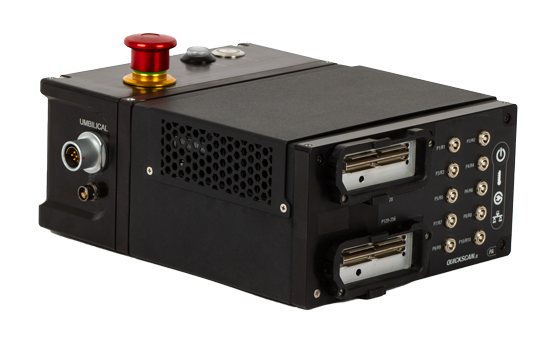

- Strumento di acquisizione dei dati QuickScan iX PA integrato con sonde PA con un massimo di 256 elementi e con fino a 10 sonde UT indipendenti.

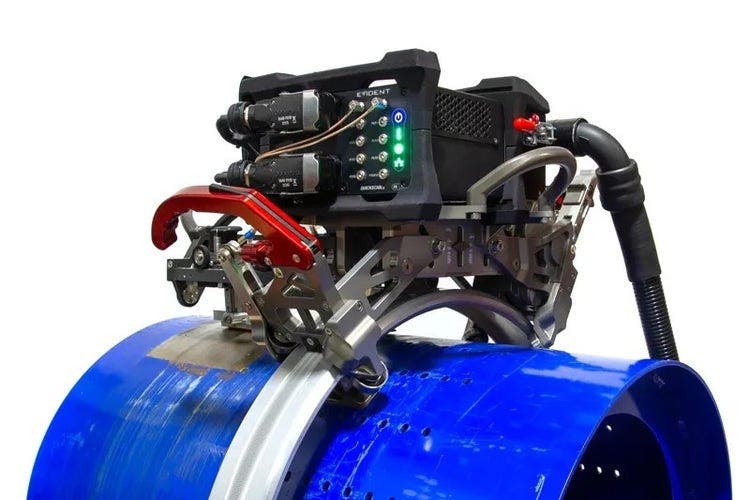

- Unità di acquisizione montata in modo pratico nello scanner, eliminando l'attenuazione del segnale a causa del lungo cavo ombelicale.
- Dotato del software BeamTool di Eclipse Scientific per l'ispezione e l'analisi, offre la tecnica di differenziazione zonale che include un designer del blocco di taratura zonale.
- Software dotato di diversi strumenti automatizzati:
- Configurazione automatica
- Layout automatico
- Taratura automatica dell'encoder
- Analisi assistita
- Misura automatica in altezza e lunghezza
- Il cavo ombelicale a connessione rapida è leggero, facilmente direzionabile e disponibile in diverse lunghezze, semplificando il sistema di gestione dei cavi e migliorando il rapporto segnale-rumore (SNR - signal-to-noise ratio).

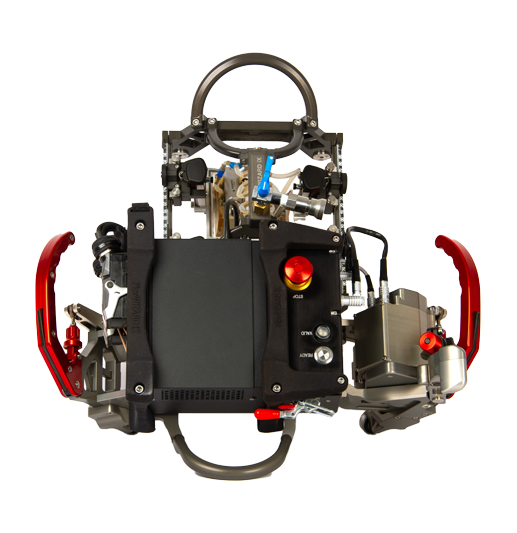

Opzioni disponibili: 10 m, 20 m, 30 m e 50 m (32,8 ft, 65,6 ft, 98,4 ft e 164 ft). - Il carrello dello scanner è semplice da configurare e utilizzare attraverso gli ottimizzati meccanismi di regolazione dei fissaggi e delle ruote, semplificandone l'adattamento con diversi diametri di tubazioni.
- Alcune componenti richiedono solo una minima manutenzione ed è progettato per resistere a tutte le condizioni ambientali.
- Larghezza della fascia ridotta, diminuendo la rimozione del rivestimento richiesta (rimozione del rivestimento più stretta rispetto al modello precedente); la stessa fascia può essere usata per 2 diametri di tubazioni usando gli opzionali distanziali.

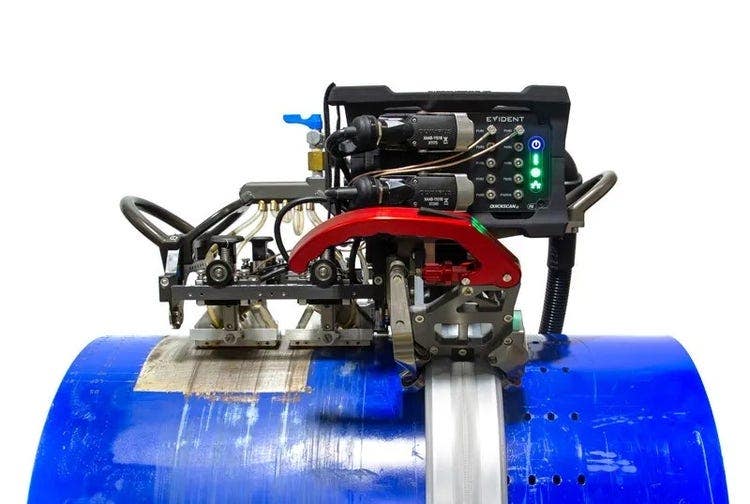

- Il modulo delle sonde supporta fino a 12 sonde; è possibile facilmente rimuovere e aggiungere sezioni in base alle proprie necessità.
- Gli efficienti bracci con meccanismo a molla (bassa necessità di manutenzione) di supporto delle sonde sono dotati di un indicatore per definire con precisione gli offset dell'indice.
- È possibile instaurare una comunicazione diretta tra il tecnico e l'operatore dello scanner (pulsante "Ready" (pronto) e spia di validazione della scansione).
- L'opzione GPS permette di registrare la posizione geografica nel file dei dati.
- Il sistema hardware è pronto per supportare l'FMC/TFM (funzionalità software disponibile prossimamente).
Specifiche tecniche
Sistema PipeWIZARD iX
Impulso-eco: 59Ω ±10%; Trasmissione-ricezione: 69Ω ±10%
Impulso-eco e trasmissione-ricezione: 132 Ω ±10%
0,5 dB
0,1 dB
Passa-banda: 2 (1–3.5), 4 (2–6.5), 5 (2.5–8), 8 (4–12), 10 (5–16) e 12 (6–18) MHz
Passa-alto: 4, 6, 8,e 10 MHz
USA: FCC 47 CFR Sezione 15, Sottosezione B - Verifica
Canada : ICES-001 del 5 luglio 2020
