BIS ECA: Sistema eddy current array per l'ispezione delle barre
Questo sistema BIS si avvale della tecnologia eddy current array (ECA) per ispezionare la superficie integrale delle barre a sezione circolare e quadrata. Gli attuatori del sistema adattano automaticamente le posizioni della sonda ECA alla forma e alle dimensioni del prodotto, adattandosi alle irregolarità della superficie. Delle robuste solette antiusura proteggono le sonde da urti e abrasioni.
Panoramica
Il BIS-ECA è un sistema d'ispezione chiavi in mano completamente automatizzato che viene integrato in una linea di produzione di metallo per il monitoraggio dei requisiti di qualità e sicurezza di materiali grezzi, di forma sia rotonda che quadra.
ECA per ispezioni della superficie ad alta velocità
Eddy Current Array (ECA) è un metodo di ispezione efficace ed efficiente, mentre BIS-ECA è un sistema solido e flessibile creato per soddisfare la domanda degli impianti di lavorazione del metallo:

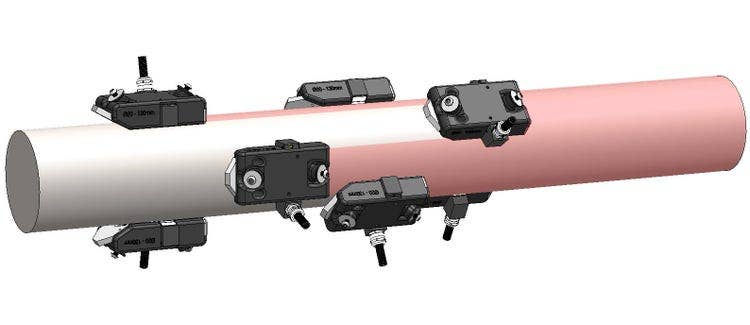

- Gli attuatori regolano automaticamente le posizioni della sonda rispetto alla dimensione di prodotto desiderata, per adattare alle irregolarità di forma o superficie
- Un singolo set di sonde può coprire la gamma completa di dimensioni di prodotto
- Elaborazione simultanea con tecnologia di scheda a circuito stampato (PCB) e Dynamic Liftoff Compensation (DLOC) brevettata
- Sull'intera superficie del prodotto vengono rilevate entrambe le tipologie di cricche superficiali, con orientamento assiale e radiale (lunghe fino a 10 mm negli orientamenti 0° e 90°)
- Un pattino antiusura con carburo e uno strato protettivo di ceramica dura sulla sonda proteggono da urti e abrasioni dalla superficie
- Mantiene velocità di produzione costanti fino a 2,5 m/s con un minimo intervento dell'operatore
- L'ingombro ridotto permette di integrare o adeguare il prodotto nelle linee di produzione
Copertura completa d'ispezione a singolo passaggio su barre si diverse forme e dimensioni
Operatività semplice, maggiore produttività
Il sistema BIS-ECA dal design semplice e robusto, è progettato per consentire il risparmio di tempo e costi negli stabilimenti di lavorazione del metallo:
- Il design passante e non rotante riduce la complessità meccanica
- Sostituzione rapida tra prodotti di dimensioni e tipologie diverse
- La manutenzione richiesta è minima
- Le robuste sonde e i pattini antiusura sono progettati per richiedere una sola manutenzione annuale in condizioni di ispezione tipiche

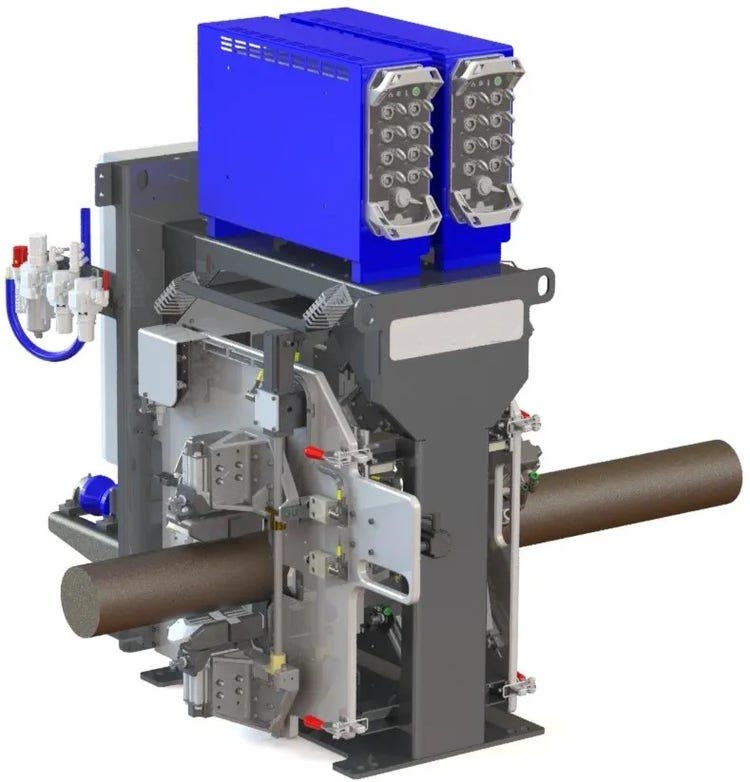

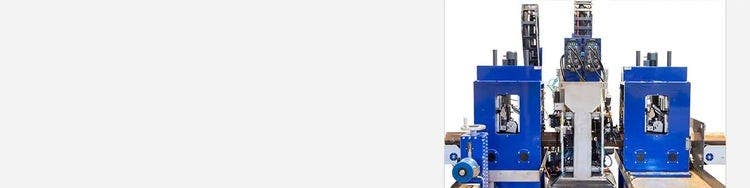

Sistema di ispezione di barre-Eddy Current Array, (BIS-ECA)

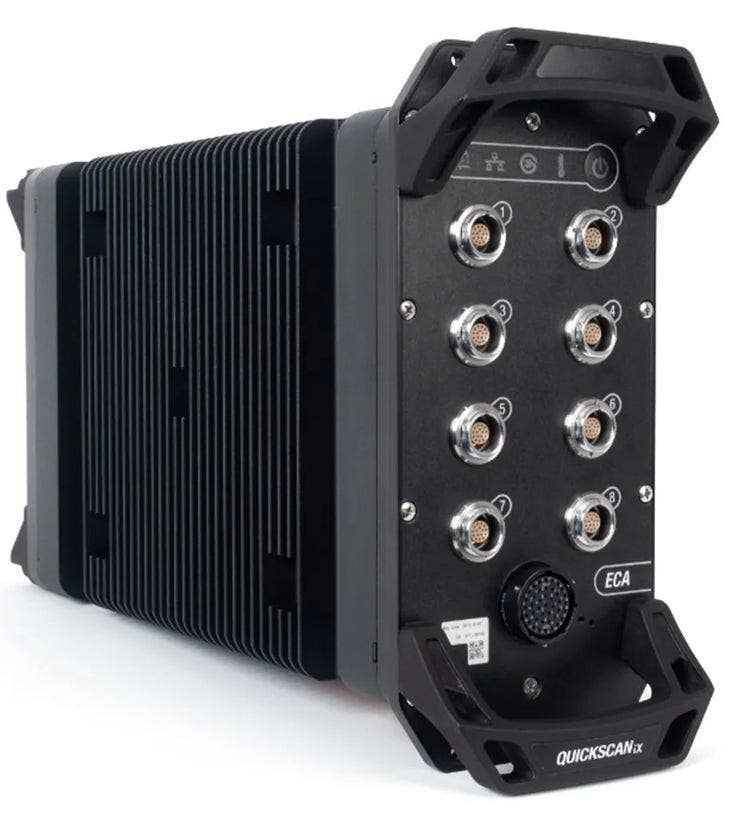

Unità di acquisizione QuickScan™ iX ECA (in alto a sinistra)

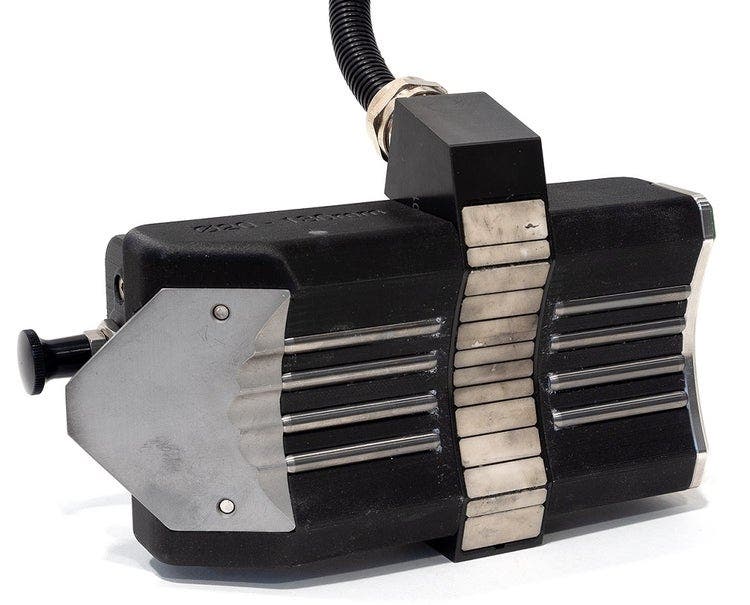

Sonde ECA Olympus (in alto a destra)
Software QuickView™ EC (in basso)
Specifiche
Prestazioni del sistema
Sistema T4: da 40 mm a 260 mm (da 1,57 in. a 10,24 in.), lunghezza minima approssimata 3 m (9 ft)
Rotonda: 100% della circonferenza
Quadra: 100%, inclusi facce e angoli
Risultati dell’ispezione
Nota: la profondità di indicazione minima varia in base alla rugosità della superficie e alla qualità di lega del materiale
