Rilevatore di difetti ad ultrasuoni EPOCH 650
Il rilevatore di difetti ad ultrasuoni EPOCH 650 combina le straordinarie funzionalità di rilevamento di difetti di Olympus con l'efficacia di uno strumento intuitivo e ad elevata portatilità. Nel rilevatore di difetti EPOCH 650 l'associazione di menu funzionali e di tasti a accesso diretto permette di sfruttare appieno e in maniera estremamente semplice questa ineguagliabile piattaforma di rilevamento di difetti.
Rilevatore di difetti a ultrasuoni EPOCH 650

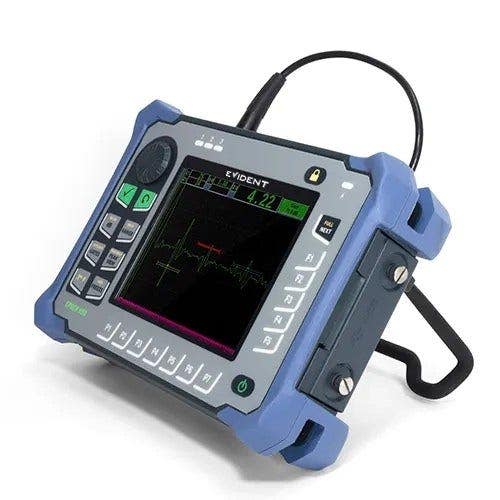

Dimensioni ridotte e eccellenti performance
Il rilevatore di difetti ad ultrasuoni EPOCH 650 combina le straordinarie funzionalità di rilevamento di difetti di Evident con l'efficacia di uno strumento intuitivo e ad elevata portatilità. Nel rilevatore di difetti EPOCH 650 l'associazione di menu funzionali e di tasti a accesso diretto permette di sfruttare appieno e in maniera estremamente semplice questa ineguagliabile piattaforma di rilevamento di difetti.
Progettato per tutti gli ambienti d'ispezione
L'EPOCH 650 è progettato per essere impiegato in praticamente qualunque contesto d'ispezione, dal laboratorio agli ambienti esterni con condizioni estreme. È progettato per assicurare un grado di protezione per la manopola (IP66) o per il tastierino di navigazione (IP67) e testato per garantire standard ambientali e di affidabilità molto elevati. In questo modo l'utente dell'EPOCH 650 può avere completa fiducia nella performance e robustezza dello strumento in qualsiasi ambiente si trovi.
Funzioni principali
- Progettato per soddisfare le esigenze della norma ISO-22232
- Pulsatore ad onda quadra regolabile PerfectSquareTM
- Modalità A-scan schermo intero
- Ricevitore digitale a largo spettro dinamico
- Trenta filtri digitali per il miglioramento del rapporto segnale/rumore
- PRF a 2 KHz per una scansione veloce
- Regolazione tramite manopola o tastierino di navigazione
- Ampio display full VGA con leggibilità in piena luce
- Più di 15 ore di durata della batteria
- Diagrammi dinamici standard DAC/TVG e integrato DGS/AVG
- Diversi formati di report integrati
- Scheda di memoria microSD™ per il trasferimento dati
- Opzionale modulo di Corrosione con B-scan acquisito mediante encoder
- USB di tipo On-The-Go (OTG) per la comunicazione con PC
- Output di allarme e VGA
- Opzionale uscita analogica
Funzionamento semplice e pratico
Il design dell'EPOCH 650 è progettato per garantire un elevato standard per il rilevamento di difetti e per assicurare la semplicità d'uso di uno strumento di base. L'EPOCH 650 è progettato per essere ergonomico, intuitivo e pratico in modo da poter essere usato da operatori inesperti e specializzati.
Interfaccia utente intuitiva
L'interfaccia utente dell'EPOCH 650 è basata su quella del rilevatore di difetti EPOCH 600 di qualità ampiamente riconosciuta nel settore. L'EPOCH 650 associa una semplice struttura dei menu per la regolazione delle configurazioni, della taratura e delle funzioni software, con la disponibilità di tasti ad accesso diretto
per le funzioni principali delle ispezioni come il guadagno, il freeze della schermata e il salvataggio dei file. L'intuitiva interfaccia utente dell'EPOCH 650, supportata in diverse lingue, ne rende possibile l'uso da parte di qualunque tipo di operatore, dal meno esperto al più specializzato.
Display VGA a alta leggibilità con modalità a schermo intero
L'EPOCH 650 è dotato di un display full VGA con risoluzione di 640 x 480 pixel. Il design orizzontale dell'EPOCH 650 ottimizza le dimensioni dell'A-scan e la leggibilità di questo display qualitativamente superiore. Prodotto con tecnologia transflettivo, questo display VGA ne assicura un'eccellente lettura in ambienti interni, in condizioni di scarsa illuminazione e in situazioni con luce diretta, sfruttando la luce ambiente come retroilluminazione ausiliare.
La modalità a schermo intero potenzia la leggibilità del display offrendo l'A-scan più ampio della serie di rilevatori di difetti EPOCH!
Funzione DGS/AVG - Modalità schermo standard

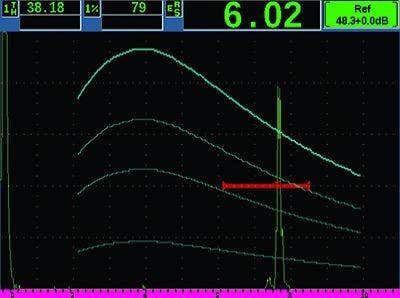

Funzione DGS/AVG - Modalità schermo intero
Opzioni per una navigazione efficace
Per soddisfare le diverse esigenze degli utenti, l'EPOCH 650 è disponibile con due configurazioni hardware:

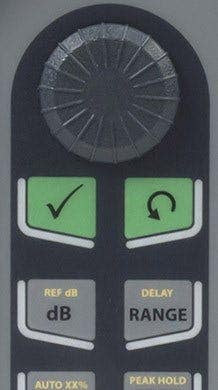

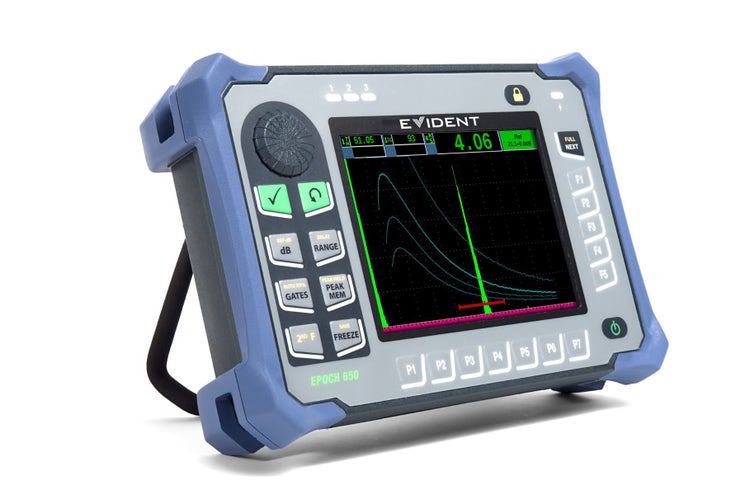

Manopola
La manopola di regolazione dell'EPOCH 650 viene usata con il tasto CONFERMA e ESCI per regolare i valori dei parametri usando incrementi precisi o approssimativi. Per evitare una modifica involontaria dei valori dei parametri durante l'ispezione è possibile bloccare la manopola. Questa configurazione è l'ideale per chi preferisce modificare i valori dei parametri ruotando in maniera graduale una manopola. La configurazione con manopola è progettata per soddisfare le esigenze del grado di protezione IP66.

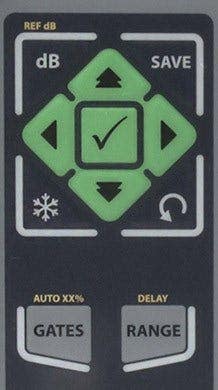

Tastierino di navigazione
Il tastierino di navigazione dell'EPOCH 650 è una caratteristica distintiva comune ai rilevatori di difetti EPOCH. La freccia Su e Giù del tastierino di navigazione sono usate per effettuare delle regolazioni approssimative dei parametri mentre la freccia Sinistra e Destra vengono impiegate per regolare i parametri in maniera precisa. Il tastierino di navigazione contiene inoltre i tasti relativi a funzioni supplementari e ai parametri usati più di frequente (es: guadagno, salva, CONFERMA e ESCI). Il tastierino di navigazione è concepito per soddisfare le esigenze del grado di protezione IP67.

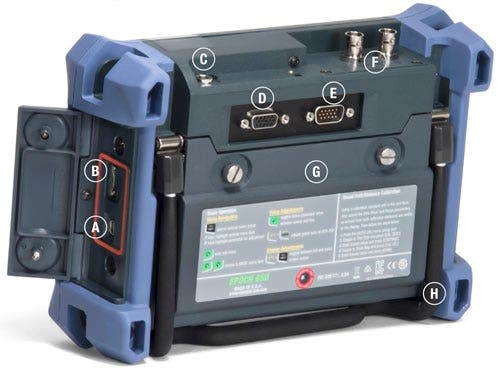

Caratteristiche hardware - Parte posteriore
A – Porta USB On-The-Go
B –Scheda microSD
C – Connettore alimentazione CC
D – Porta VGA
E – Porta digitale I/O
F – Connettori sonda (2)
G – Sportellino batterie
H – Supporto tubolare
Specifiche tecniche
Portatile, robusto e ergonomico
- Caratteristiche
- L'EPOCH 650 è un rilevatore di difetti, portatile e leggero, concepito per essere impiegato in praticamente qualsiasi tipo di ispezione, grazie alla sua robustezza e flessibilità d'uso. Le caratteristiche principali comprendono:
- Ampio display transflective full VGA per una leggibilità in qualsiasi condizione di luminosità, in ambienti interni e in piena luce.
- Paracolpi in gomma posizionati nei quattro angoli per l'attenuazione degli urti e la protezione da eventuali danni.
- Quattro punti di fissaggio per le cinghie pettorali.
- Accessibilità al vano batterie e al vano laterale I/O senza l'ausilio di attrezzi.
- Supporto regolabile da 0° a 180° con curvature perpendicolari per una maggiore stabilità.
- Sportellino laterale a tenuta per una connessione USB di tipo OTG e per la memoria rimovibile.
- Batteria standard a ioni di litio, ricaricabile
- Design ergonomico e leggero per una migliore portatilità e semplicità d'uso.
Pacchetto standard
- Rilevatore di difetti ad ultrasuoni EPOCH 650 con alimentazione CA o a batteria
- Caricabatteria-alimentatore CA (100 VCA, 115 VCA, 230 VCA; 50 Hz o 60 Hz)
- Batteria ricaricabile agli ioni di litio
- Valigia di trasporto
- Cavo USB
- Scheda per consultazione rapida
- Manuale d'uso - Versione integrale (CD)
| Ingressi/Uscite dello strumento | Porte USB | Porta USB di tipo On-The-Go (OTG) |
| Porta RS-232 | Sì | |
| Uscita Video | Uscita VGA standard | |
| Uscita analogica | 1 uscita analogica (opzionale), scala completamente selezionabile 1 V/10 V, 4 mA massimo | |
| Uscita degli allarmi | 3 uscite di allarme, 5 V TTL, 10 mA | |
| I/O del trigger | Ingresso per trigger, 5 V TTL; Uscita per trigger, 5 V TTL, 10 mA |
|
| Ingressi encoder | Linea dell'encoder su un asse (quadratura; solamente per il modulo Corrosione) | |
| Resistenza ambientale | Grado di protezione |
Progettato per soddisfare le esigenze del grado di protezione (IP) di tipo IP67 (versione con tastierino di navigazione) o di tipo IP66 (versione con manopola) in conformità all'IEC 60529-2004 (Grado di protezione assicurato dal telaio – Norma IP). Il grado di protezione è stato verificato attraverso test interni Evident prima della messa in produzione dello strumento. |
| Atmosfera esplosiva | Operatività in sicurezza in conformità alla Classe I, Divisione 2, Gruppo D, come definito dalla norma della National Fire Protection Association (NFPA 70), Articolo 500 e testato in conformità alla norma MIL-STD-810F, Metodo 511.4, Procedura I. | |
| Test per la caduta | Norma MIL-STD-810F, Metodo 516.5 Procedura I, 6 cicli ogni asse, 15 g, semionda sinusoidale da 11ms. | |
| Test per le vibrazioni | Norma MIL-STD-810F, Metodo 514.5, Procedura I, Allegato C, Figura 6, esposizione generale: 1 ora per ogni asse | |
| Temperatura operativa | Da –10 °C a 50 °C (da 14 °F a 122 °F) | |
| Temperatura di immagazzinaggio della batteria | Da 0 °C a 50 °C (da 32 °F a 122 °F) | |
| Generale | Dimensioni generali (Lunghezza x Altezza x Larghezza) | 236 mm x 167 mm x 70 mm (9,3 in. x 6,57 in. x 2,76 in.) |
| Peso | 1,6 kg (3,5 lb), inclusa la batteria agli ioni di litio | |
| Tastierino | Internazionale, Inglese, Giapponese e Cinese | |
| Lingue | Inglese, spagnolo, francese, tedesco, giapponese, cinese, portoghese e russo | |
| Collegamenti del trasduttore | BNC o LEMO Numero 1 | |
| Archiviazione dati | 100 000 ID nella memoria interna, scheda microSD da 2GB (di serie) | |
| Tipo di batteria | Batteria standard agli ioni di litio ricaricabile | |
| Durata della batteria | 15-16 ore (ioni di litio) | |
| Esigenze di alimentazione | Rete elettrica CA: Da 100 VCA a 120 VCA; da 200 VCA a 240 VCA; da 50 Hz a 60 Hz | |
| Tipo di display | LCD transflective full VGA (640 x 480 pixel) a colori, frequenza di aggiornamento di 60 Hz | |
| Dimensioni del display (Lungh. x Altezza., Diag.) | 117 mm x 89 mm, 146 mm (4,62 in. x 3,49 in., 146 mm | |
| Pulsatore | Pulsatore | Onda quadra regolabile |
| PRF | Da 10 Hz a 2 000 Hz con incrementi di 10 Hz | |
| Configurazione della tensione | 100 V, 200 V, 300 V o 400 V | |
| Ampiezza dell'impulso | Regolabile da 45 ns a 5 000 ns (0,1 MHz) con la tecnologia PerfectSquare™ | |
| Damping | 50, 100, 200 o 400 Ω | |
| Ricevitore | Guadagno | Da 0 a 110 dB |
| Segnale di ingresso massimo | 20 V p-p | |
| Impedenza di ingresso del ricevitore | 400 Ω ± 5% | |
| Larghezza di banda del ricevitore | Da 0,2 MHz a 26,5 MHz a –3 dB | |
| Configurazioni dei filtri digitali | 30 filtri digitali di serie Sette filtri conformi alal norma ISO-22232:2010 (0,2-10 MHz, 2,0-21,5 MHz, 8,0-26,5 MHz, 0,5-4 MHz, 0,2-1,2 MHz, 1,5-8,5 MHz, 5-15 MHz) |
|
| Rettifica | Onda intera, semiperiodo positivo, semiperiodo negativo, RF | |
| Linearità del sistema | Orizzontale: ± 0,5% FSW | |
| Risoluzione | 0,25% FSH, precisione amplificatore ± 1dB | |
| Rifiuto | Da 0 a 80% FSH con avvertimento visivo | |
| Misura dell'ampiezza | Da 0 a 110% dell'altezza dello schermo intero con risoluzione di 0,25% | |
| Velocità di misura | Equivalente alla PRF in tutte le modalità | |
| Taratura | Taratura automatizzata | Velocità, Offset dello Zero Fascio dritto (primo Backwall o Echo-to-Echo) Fascio angolare (Percorso ultrasonoro o Profondità) |
| Modalità di ispezione | Impulso-eco, Trasmissione-ricezione o Trasmissione diretta | |
| Unità di misura | Millimetri, pollici o microsecondi | |
| Scala | Da 3,36 mm a 13 388 mm (da 0,132 in. a 527,10 in.) @ 5.900 m/s (0,2320 in./μ) | |
| Velocità | Da 635 m/s a 15 240 m/s (0,0250 in./µs to 0,6000 in./µs) | |
| Offset dello Zero | Da 0 µs a 750 µs | |
| Ritardo del display | Da -59 mm a 13 401 mm (da -2.320 in. a 526,97 in.) per velocità longitudinale in acciaio | |
| Angolo rifratto | Da 0° a 90° con incrementi di 0,1° | |
| Gate | Gate di misura | 2 gate completamente indipendenti per le misure di ampiezza e TOF |
| Inizio del gate | Variabile lungo tutta la scala visualizzata | |
| Ampiezza del gate | Variabile dall'inizio del gate alla fine della scala visualizzata | |
| Altezza del gate | Variabile dal 2% al 95% dell'altezza a schermo intero | |
| Gates | Allarmi | Soglia positiva e negativa, profondità minima (Gate 1 e Gate 2) |
| Misure | Posizioni di visualizzazione delle misure | 5 posizioni disponibili (selezione manuale o automatica) |
| GATE (1, 2) | Spessore, Percorso sonoro, Proiezione, Profondità, Ampiezza, Tempo di volo, Profondità Min./Mass. Ampiezza Min./Mass. | |
| Echo-to-echo | Funzione Gate 2-Gate 1 standard, funzione di Gate Tracking opzionale | |
| Altre misure | Valore di overshoot (dB) per DGS/AVG, ERS (dimensione riflettore equivalente) per DGS/AVG, valori A, B, C, e D per AWS D1.1/D1.5, valore Rifiuto e valori dall'eco a RefdB. | |
| DAC/TCG | Standard | |
| Punti DAC | Fino a 50 punti, in una scala dinamica di 110 dB | |
| Modalità DAC speciali | Personalizza DAC (fino a 6 curve), vista 20-80% | |
| Correzione della superficie curva | Correzione della barra o del DE per le misure con fasci angolari (standard) | |
| Corrosione (opzionale) | Algoritmo di misura d'incrocio dello zero, correzione del V Path, Singolo o Echo-to-Echo e B-scan acquisito con encoder |
Se si opera in un'atmosfera esplosiva il rilevatore di difetti EPOCH 650 Ex risulta conforme alle esigenze della direttiva ATEX. Per maggiori informazioni riferirsi alle FAQ nella direttiva ATEX.
Opzioni software
• EP650-TEMPLATE (Q1400002): Archiviazione modelli
• EP650-API5UE (U1400003): Dimensionamento dei difetti API 5UE
• EP650-AVERAGE (Q1400004): Media della forma d'onda
• EP650-IG (Q1400005): Gate d'interfaccia
• EP650-BEA (Q1400006): Attenuatore Eco di fondo (BEA)
• EP650-CORRSN (Q1400001): Modulo Corrosione (include B-scan acquisito con encoder)
Accessori opzionali
• 600-BAT-L-2 (U8760058): Batteria ricaricabile agli ioni di litio
• EP4/CH (U8140055): Cinghia pettorale
• 600-TC (U8780294): Valigia per trasporto
• CBAS-10668-0060 (Q7790012): Cavo per comunicazione RS232
• DSUB-HD15-6 (U8780333): Cavo uscita digitale
• 600-C-VGA-5 (U8780298): Cavo di uscita VGA
• MICROSD-ADP-2GB (U8779307): Scheda di memoria microSD da 2 GB
• 600-SC-K (U8780334): Borsa di trasporto con astuccio (versione con manopola)
• 600-SC-N (U8779879): Borsa di trasporto con astuccio (versione con tastierino di navigazione)
• N600-EXTALM (U8780332): Segnalatore di allarme esterno
• CBAS-10669-0010 (Q7790008): Cavo encoder per carrello per B-scan (3 m; altre misure disponibili)
Software
Facile accessibilità alle potenti funzioni
L'EPOCH 650 garantisce un'eccellente performance ultrasonora. Basato sulla stessa architettura digitale della
Serie EPOCH 600, EPOCH 1000, l'EPOCH 650 è dotato di potenti e flessibili funzioni di trasmissione e ricezione per poter eseguire la maggior parte di ispezioni per il rilevamento di difetti.
Pulsatore-Ricevitore
Nella versione dotazione standard dell'EPOCH 650 sono incluse diverse potenti funzionalità per il rilevamento di difetti:
- Pulsatore ad onda quadra regolabile PerfectSquareTM
- Ricevitore digitale a largo spettro dinamico
- 30 filtri completamente digitali
- PRF regolabile automaticamente o manualmente da 10 Hz a 2 000 Hz
- Tensione del pulsatore da 100 V a 400 V
- Risoluzione dell'ampiezza fino a ± 0,25%
- Cinque misure digitali personalizzabili
Funzionalità software di serie
DAC/TVG dinamica: Calcola l'ampiezza del segnale in percentuale o in decibel confrontandola con una curva DAC o con l'ampiezza dell'eco di riferimento con un guadagno variabile in funzione del tempo (Time Varied Gain). I tipi di DAC includono l'ASME, l'ASME 3, il JIS e la curva personalizzata. Include inoltre diverse caratteristiche principali: curve DAC dinamiche, alternanza tra la vista DAC e TCG, curve di avviso DAC personalizzate e viste DAC 20-80%.
DGS/AVG: Si tratta di una tecnica di misura dei difetti che permette ai segnali dell'eco di essere analizzati mediante un diagramma DGS/AVG associato a
uno specifico tipo di sonda e materiale. Il diagramma DGS/AVG evidenzia la relazione tra altezza dell'eco, dimensione del difetto e distanza dalla sonda.
AWS D1.1 e D1.5: Fornisce una valutazione dinamica delle indicazioni dei riflettori in diversi tipi di ispezioni di saldature in conformità alle norme AWS. Questa funzione permette l'aumento dell'efficienza delle ispezioni attraverso l'eliminazione dei calcoli manuali.

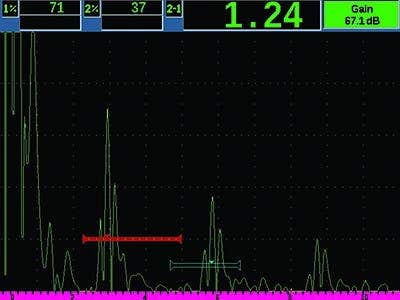

Funzione Echo-to-Echo con Gate Tracking

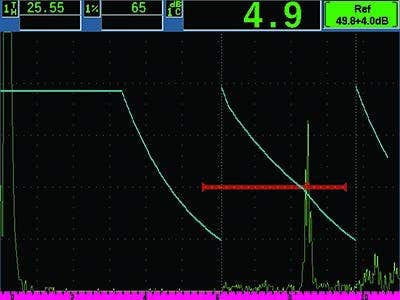

Funzione DAC/TCG dinamica
Versatilità attraverso le funzioni opzionali
Funzioni software opzionali
Gate d'interfaccia: Questo terzo gate di misura permette il rilevamento in tempo reale dell'eco d'interfaccia variabile per stabilizzare le misure digitali.

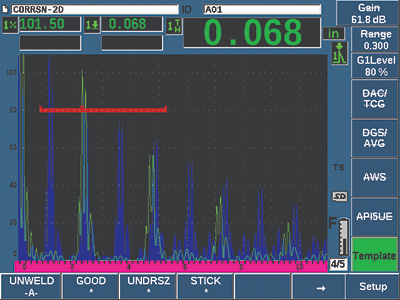

Modulo di controllo della Corrosione: La modalità di corrosione semplificata fornisce delle configurazioni ad ultrasuoni automatizzate in base alla sonda scelta, al controllo automatico del guadagno (AGC), alla correzione del V Path e alla compensazione zero della sonda mediante la funzione zero automatica (“Do Zero”). Comprende inoltre la visualizzazione della griglia con codice cromatico e del B-scan acquisito mediante encoder.
Archiviazione dei modelli: Permette un confronto sulla schermata tra una forma d'onda in tempo reale e una forma d'onda di riferimento precedentemente salvata. Per confrontare velocemente le forme d'onda, i modelli salvati possono essere dinamicamente attivati e disattivati premendo un solo tasto. Eccellente per le analisi delle saldature a punti e per altri tipi di applicazione.
Attenuatore dell'eco backwall (BEA): Attenua l’eco di fondo di un pezzo sottoposto ad ispezione mediante l’area di schermatura definita dal Gate 2.
API 5UE: Permette la misura di difetti in base alla norma 5UE dell’API. Impiega la tecnica differenziale della distanza in funzione dell'ampiezza (ADDT) per definire la misura di
difetti potenziali durante il processo di verifica di tubazioni OCTG.
Waveform Averaging: Questa funzione permette di visualizzare un A-scan in tempo reale con una media di 2X, 4X, 8X, 16X e 32X.

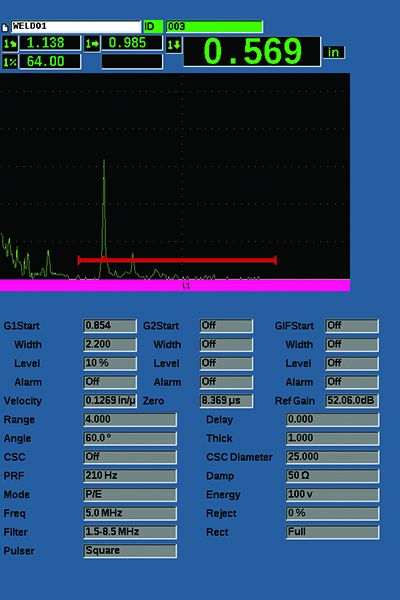

Funzione di Archiviazione di template

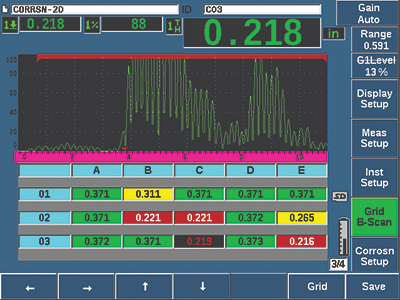

Funzione Modulo Corrosione dell'EPOCH 650
Datalogger e interfaccia PC
Gestione dei Dati
L'EPOCH 650 possiede diverse modalità di memorizzazione, archiviazione e presentazione dei dati di ispezione e taratura.
Lo strumento possiede 100 000 punti di memoria integrata e una funzione di registrazione e di analisi dei video. È inoltre completamente compatibile con il software d'interfaccia Evident PC, GageView™ Pro. Attraverso le funzioni di configurazione veloce dei file e la flessibile capacità di gestione dei file, le operazioni di memorizzazione e presentazione dei dati di ispezione risultano semplici ed efficaci.
Report integrato
L'EPOCH 650 permette la generazione di report in diversi formati direttamente nello strumento. È possibile memorizzare degli screenshot nella scheda MicroSD rimovibile e esportare i dati salvati in formato .csv e .xml. Lo strumento permette inoltre di generare report di singoli punti o file completi in formato bitmap.
L'EPOCH 650 è dotato di serie di una funzione di registrazione di video. È possibile registrare fino a 8 minuti e 60 frame per secondo dell'A-scan in tempo reale. Questi dati possono essere consultati direttamente attraverso lo strumento o esportati in un PC.
Datalogger
L'EPOCH 650 è dotato di un datalogger integrato per l'archiviazione di file di taratura e di ispezione. Nella sua versione standard lo strumento impiega due tipi di file principali: un file di taratura (CAL) e un file incrementale (INC). I file CAL permettono di salvare praticamente un illimitato numero di configurazioni dei parametri per richiamarle all'occorrenza in maniera semplice e veloce. I file INC consentono di salvare serie di dati di ispezione con la stessa denominazione per effettuare download e realizzare report in base alle ispezioni.
Il datalogger integrato è ottimizzato attraverso dei file di controllo della corrosione completo di serie sull'EPOCH 650. Questa opzione include i seguenti tipi di file di dati: sequenziale, sequenziale con punto personalizzato, matriciale 2D, matriciale 2D con punto personalizzato, matriciale 3D, boiler (per caldaie) e EPRI 2D.
File di report integrato (formato bitmap)
GageView™Pro
L'EPOCH 650 è completamente compatibile con il software d'interfaccia PC, GageView ™ Pro. Con questo software è possibile eseguire il download dei dati di ispezione, consultare le misure su un PC, esportare le misure e i dati di taratura in formato compatibile con Excel, effettuare il back up dei dati di ispezione e di taratura dallo strumento, e eseguire operazioni di base come l'upgrade del firmware dello strumento e la registrazione di screenshot.
MicroSD
L'EPOCH 650 usa una scheda di memoria esterna microSD (2 GB inclusi; fino a 64 GB supportati) per la memoria integrata e rimovibile. Attraverso la memoria rimovibile è possibile condividere file tra gli strumenti e report in diversi formati. Una seconda scheda microSD da 2 GB è installata nel circuito stampato integrato nello strumento e serve all'archiviazione interna di tutti i dati. Nel caso in cui si verifichi un guasto irreparabile nello strumento, questa scheda microSD può essere rimossa in un centra assistenza autorizzato in modo da permettere all'operatore di recuperare i dati principali.
