EPOCH 6LT
Con le funzionalità di ispezione del proprio rilevatore di difetti non si deve scendere a compromessi. Il rilevatore di difetti portatile EPOCH® 6LT combina le funzionalità di un potente rilevatore di difetti ad ultrasuoni a un formato ridotto progettato per ispezioni con accessibilità mediante funi e le applicazioni ad elevata portatilità.

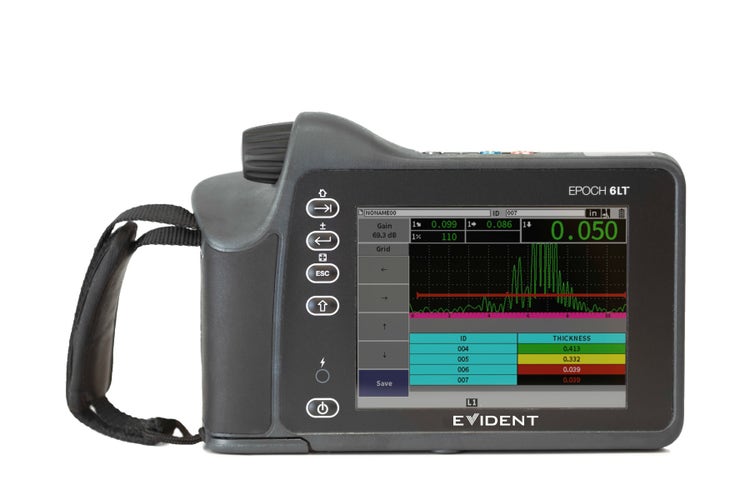

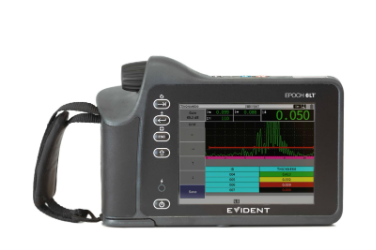

Il rilevatore di difetti portatile EPOCH 6LT
Ottimizzare le proprie ispezioni
Con le funzionalità di ispezione del proprio rilevatore di difetti non si deve scendere a compromessi. Il rilevatore di difetti portatile EPOCH® 6LT combina le funzionalità di un potente rilevatore di difetti ad ultrasuoni a un formato ridotto progettato per ispezioni con accessibilità mediante funi e le applicazioni ad elevata portatilità.
Rilevamento di difetti affidabile nel palmo della propria mano
Il rilevatore di difetti EPOCH 6LT, portatile e di facile uso, è uno strumento robusto e ergonomico in grado di assicurare un comfort per l'utente e una maggiore produttività.

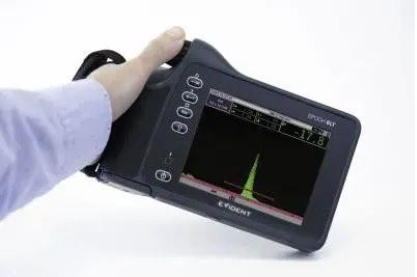

- Peso ridotto di 890 g con una distribuzione del peso concentrata sull'impugnatura per un'operatività con una mano, limitando l'affaticamento del polso
- La manopola girevole e il semplice design dei pulsanti rende facile l'uso dell'interfaccia anche indossando guanti
- Progettato per essere conforme ai gradi di protezione IP65/67 e ai test da caduta
- Schermata chiara e luminosa per la visualizzazione degli A-scan in qualsiasi condizione di luce
Operatività ottimizzata
Il flusso di lavoro del rilevatore di difetti EPOCH 6LT è semplice e diretto. Nonostante le ridotte dimensioni è dotato delle funzionalità necessarie per soddisfare i requisiti di praticamente qualunque tipo di ispezione ad ultrasuoni convenzionali.
- Integra tutte le principali funzionalità del rilevatore di difetti EPOCH 650 in uno strumento portatile e di ridotte dimensioni.
- Soddisfa le esigenze della norma ISO-22232:2010
- Opzionale software per la corrosione con l'identificazione del trasduttore a pin centrale
- Connettività opzionale Wireless LAN
Progettato per le applicazioni con accessibilità mediante funi e quelle a estrema portatilità
Per un accessibilità mediante funi il rilevatore di difetti EPOCH 6LT offre delle funzionalità che contribuiscono a assicurare delle condizioni di sicurezza durante le ispezioni complesse.
- Attraverso l'opzionale Kit per accessibilità mediante funi l'utente può fissare lo strumento alle gambe mediante una cinghia o a un'imbragatura lasciando le mani libere per il mantenimento dell'equilibrio o per regolare la sonda
- Ruotare la schermata da un orientamento orizzontale a uno verticale per visualizzare correttamente l'A-scan e le letture
- Per una maggiore flessibilità, il fissaggio con filettatura 1/4-20 permette di collegare il rilevatore di difetti a un'ampia gamma di accessori Evident e di terze parti
Funzioni del software
Potenti funzionalità ottimizzate per l'operatività con una mano
Il rilevatore di difetti portatile EPOCH® 6LT è dotato di diverse funzionalità software di serie e opzionali progettate per soddisfare numerose applicazioni di rilevamento dei difetti.

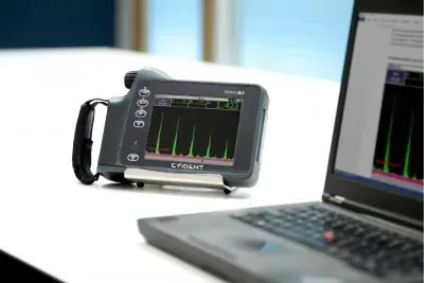

Risulta di facile esecuzione l'esportazione di file di ispezione salvati per la creazione di report. Per trasmettere velocemente i propri dati è possibile trasferire i propri risultati di ispezione mediante un supporto di memoria USB in diversi pratici formati di file come BMP, CSV e PDF.
Collegamento e attivazione con Cloud
Mediante un sistema Wireless LAN opzionale il rilevatore di difetti può essere collegato all'Evident Scientific Cloud in modo da accedere a potenti funzionalità Cloud come:
- Aggiornamento del firmware wireless
- Archiviazione e backup dei file
- Accesso e gestione dei file in remoto
Mediante il sistema di gestione dei file Cloud che include tutti i tipi di file EPOCH 6LT non è mai stato così semplice creare report e comunicare i propri risultati di ispezione.
Funzionalità software di serie per un dimensionamento dei difetti affidabile
DAC/TVG dinamica: Calcola l'ampiezza del segnale in percentuale o in decibel confrontandola con una curva DAC o con l'ampiezza dell'eco di riferimento con un guadagno variabile in funzione del tempo (Time Varied Gain). I tipi di DAC includono la DAC standard, le curve di allarme DAC personalizzate e le viste 20–80%.
DGS/AVG: Permette ai segnali degli echi di essere valutati con un diagramma DGS/AVG che illustra la relazione esistente tra altezza dell'eco, dimensione del difetto e distanza dal trasduttore.
AWS D1.1 e D1.5:Fornisce una valutazione dinamica delle indicazioni dei riflettori in diversi tipi di ispezioni di saldature in conformità alle norme AWS. Questa funzione permette l'aumento dell'efficienza delle ispezioni attraverso l'eliminazione dei calcoli manuali.
Versatilità supplementari: Funzionalità software opzionali
Modulo per la corrosione*: Per le ispezioni della corrosione, questa funzionalità attiva: le configurazioni ad ultrasuoni automatizzate, in base al trasduttore scelto, mediante il riconoscimento automatico della sonda per tutti i trasduttori a doppio elemento standard per la corrosione Evident, il controllo automatico del guadagno (AGC), un algoritmo di misura del misuratore di spessori, la correzione del percorso a V (V Path) reale e la compensazione zero del trasduttore mediante la funzione zero automatica (“Do Zero”). Il modulo inoltre integra una vista matriciale codificata cromaticamente per potenziare la funzionalità di creazione dei report.
Attenuatore dell'eco di fondo: Attenua l’eco di fondo di una componente sottoposta ad ispezione mediante l’area di schermatura definita dal Gate 2. Il software BEA permette all'utente di verificare le cadute dell'eco di fondo durante la scansione con un alto livello del guadagno.
Specifiche tecniche
Generale
Ingressi/Uscite dello strumento
(1) Client Full Speed USB 2.0 (Tipo Mini B)
Grado di protezione ambientale
Pulsatore
Ricevitore
Da 0,2 a 26,5 MHz a −3 dB (versione conforme a norma ISO-22232)
7 serie di filtri digitali (versione conforme a norma ISO-22232)
Taratura
Fascio lineare (Eco di fondo primario, o Echo-to-echo)
Fascio angolare (percorso o profondità)
Gate
Misure
Applicazioni

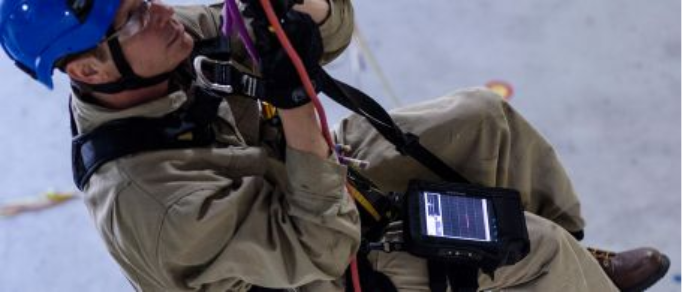

EPOCH 6LT per le ispezioni mediante accessibilità con funi
Il rilevatore di difetti EPOCH 6LT, dotato di caratteristiche che rendono più facili le ispezioni mediante accessibilità con funi che contribuiscono a mantenere gli operatori in sicurezza, è ottimizzato per operare con una mano e si fissa facilmente alla gamba dell'utente o all'imbragatura di sicurezza.

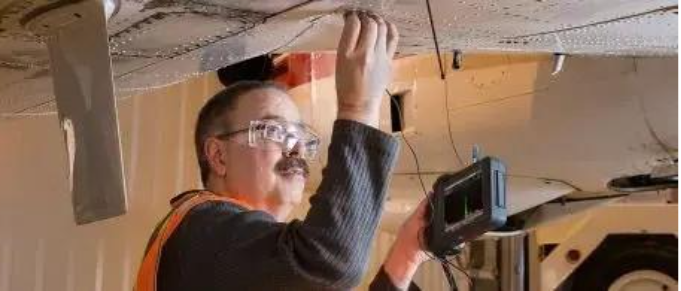

EPOCH 6LT per le applicazioni ad alta portatilità
Gli operatori NDT occupati nell'ambito delle applicazioni ad alta portatilità necessitano uno strumento leggero dotato delle caratteristiche indispensabili per svolgere il proprio lavoro. Il rilevatore di difetti EPOCH 6LT integra queste caratteristiche: comodo da tenere con una mano e abbastanza compatto da poter essere contenuto in una borsa con altre apparecchiature.
