HST-X04

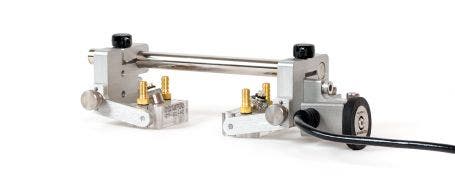

Lo scanner manuale con tecnica di diffrazione del tempo di volo HST-X04 Olympus è una soluzione d'ispezione delle saldature efficace, economica e versatile.
- Lead Time: 10
Panoramica
Lo scanner manuale con tecnica di diffrazione del tempo di volo HST-X04 Olympus è una soluzione d'ispezione delle saldature efficace, economica e versatile.
Applicazioni
- Scanner a un asse integrato manualmente per un utilizzo su componenti piane, tubazioni e superfici curve
- Applicabile a tubazioni, recipienti in pressione, serbatoi e componenti strutturali
- Operatività in ogni orientamento, su superfici piane o su tubazioni con diametro esterno massimo di 51 mm
Acquisizione dati
- Registrazione in continuo dei risultati con l'OmniScan®
- Ideale per l'acquisizione di dati correlati alla posizione A-scan, B-scan e scansione eco-dinamico
- Adatto per i sistemi con 2 canali UT
Componenti del kit scanner
- Scanner con struttura da 150 mm
- Due sonde TOFD combinate CentraScan™ da 10 MHz (diametro dell'elemento da 3 mm) con un migliore rapporto segnale-rumore rispetto alle sonde UT convenzionali
- Tre serie di zoccoli ST1 con perni protettivi in carburo e fori di erogazione dell'acqua per un'operatività a 45º, 60º e 70º
- Due cavi del trasduttore LEMO®-Microdot® da 2,5 m
- Due adattatori da LEMO® a BNC
- Encoder Mini-Wheel con meccanismo a molle, con sistema di trasmissione e resistente all'acqua per l'encoding dei dati sull'asse X o asse Y.
- Staffe per il posizionamento dell'encoder flessibile
- Struttura da 250 mm supplementare per una maggiore distanza del centro della sonda
- Valigia di trasporto con imbottitura in poliuretano espanso
Questo kit dello scanner HST-X04 può essere configurato ulteriormente per operare con un'ampia gamma di sonde e zoccoli TOFD e impulso-eco Olympus, inclusa la linea di prodotti combinata.
Opzionale kit preamplificatore
Codice fabbricante: 5682-KIT01
Il kit del preamplificatore Panametrics 5682 include:
- preamplificatore 5682
- Cavo LEMO-LEMO da 2,5 m
- Cavo di alimentazione
- Batteria da 9 V
- Custodia per cintura
I preamplificatori operano con una batteria standard da 9 V o con un OmniScan® mediante un cavo di alimentazione fornito.
Specifiche del preamplificatore
- Guadagno di 30 dB
- 50 ore di durata della batteria (scarica continua)
- Un indicatore continuo del livello di carica
- Rapporto segnale-rumore di 67 dB
- Peso: 180 g con batteria
- Certificato CE
Caratteristiche
- Scansione lineare (su un asse) con encoding per le ispezioni TOFD o impulso-eco con la staffa idonea
- Encoder con meccanismo a molla resistente all'acqua con ruotina in gomma per la massima aderenza sulle superfici ispezionate
- Compatto, leggero e versatile
- Conveniente
- Costruzione durevole
- Supporto di un ampia gamma di sonde e zoccoli, inclusa la linea di prodotti combinati CentraScan™
- Distanza del centro della sonda (PCS) completamente regolabile da 17 mm a 180 mm
- Struttura a basso profilo per aree a accessibilità limitata
- Supporti delle sonde e zoccoli a sgancio rapido senza l'ausilio di strumenti
- Risoluzione dell'encoder: 12 passi/mm
- Compatibile con l'OmniScan, il TomoScan FOCUS LT (con adattatore opzionale) e altri strumenti mediante cavo dell'encoder idoneo (non incluso).
