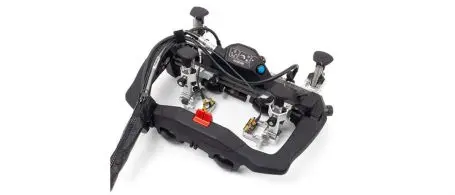

Scanner AxSEAM
Lo scanner semiautomatizzato AxSEAM™ semplifica l'ispezione di saldature continue longitudinali nelle tubazioni. Controllando la velocità di scansione e la perdita di accoppiante è possibile iniziare l'acquisizione dei dati con lo strumento OmniScan™ nel modulo ScanDeck™. I supporti delle sonde a semplice regolazione possono accogliere 4 sonde permettendo la realizzazione di ispezioni PA, TOFD e TFM.
Panoramica
Scanner semiautomatizzato AxSEAM per l'ispezione di saldature continue longitudinali
Ottimizzato per l'ispezione di saldature continue longitudinali, come tubazioni saldate elettricamente a resistenza (ERW), il design semplice dello scanner AxSEAM™ minimizza il numero di regolazioni necessari quando cambiano i diametri delle tubazioni, la distanza della sonda o l'orientazione della scansione.
Un operatore può configurare e eseguire la scansione in modo indipendente, senza la necessità di gestire o controllare lo strumento di acquisizione dei dati, grazie all'innovativo modulo ScanDeck™. I supporti delle sonde con nuovo design e facile regolazione possono accogliere fino a quattro sonde per il phased array (PA) e la diffrazione del tempo di volo (TOFD).
Versatile soluzione multitecnologica
Quando usato in combinazione con il rilevatore di difetti OmniScan™ X3, lo scanner AxSEAM permette un veloce controllo PA/TOFD di saldature continue longitudinali e un successivo controllo specifico delle aree di interesse mediante il metodo di focalizzazione totale (TFM), senza la necessità di effettuare la sostituzione delle sonde.
Il TFM permette perfino una concentrazione dell'ispezione nell'area di interesse, semplificando la definizione delle indicazioni difficili da rilevare che sono tipiche delle saldature continue longitudinali ERW, come i difetti verticali e le cricche ad uncino.
Configurazione flessibile
Lo scanner AxSEAM offre un sistema di scansione completo, richiedendo solamente delle regolazioni minime per passare dalla scansione longitudinale a quella circonferenziale sulle tubazioni.

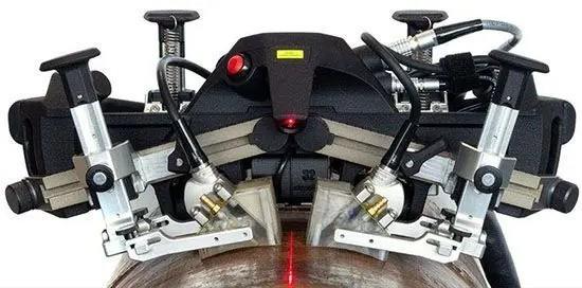

Longitudinale
Lo scanner AxSEAM permette di effettuare scansioni di saldature longitudinali su tubazioni con diametro esterno minimo di 152,4 mm (6 in.) fino alla superficie piana
Circonferenziale
Con 2 sonde, lo scanner AxSEAM può ispezionare saldature circonferenziali su tubazioni con diametro esterno minimo di 114 mm (4.5 in.)
Mediante 4 sonde può effettuare una scansione circonferenziale su tubazioni con diametro esterno minimo di 254 mm (10 in.) [sopra è illustrata una tubazione con diametro esterno di 324 mm (12,75 in.)]
Caratteristiche

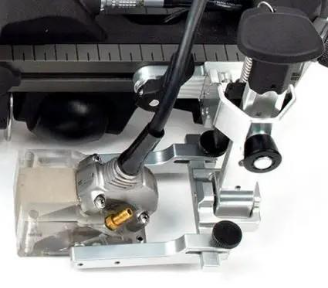

Nuovo design del supporto della sonda
Per semplificare la manipolazione sonda-zoccolo, mantenere stabile il posizionamento della sonda e assicurare un accoppiamento costante, il nostro innovativo design della sonda garantisce:
- Sostituzione della sonda senza l'ausilio di attrezzi
- Regolazione in funzione di diverse dimensioni dello zoccolo
- Sistema di fissaggio verticale per la sostituzione e la gestione facilitate della sonda e dello zoccolo
- Pressione regolabile per lo zoccolo nella superficie della tubazione

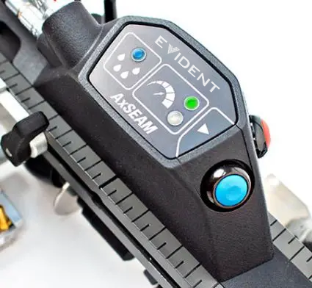

Controllo dell'integrità dei dati con il modulo ScanDeck™
Posizionato nel proprio campo visivo il modulo ScanDeck™ fornisce degli indicatori e delle funzioni pratici che permettono di concentrarsi sulla scansione:
- Controllo della velocità di scansione e dell'accoppiamento per evitare la perdita di dati con lo strumento OmniScan X3
- "Azzeramento" dell'encoder connesso e inizio dell'acquisizione sullo strumento OmniScan (tutti i modelli)
- Attivazione della guida laser per il mantenimento dell'allineamento con la linea della saldatura o delle indicazioni
Altre caratteristiche fondamentali dello scanner AxSEAM
- Ruotine sferiche brevettate per un adattamento alle tubazioni con variabilità del diametro senza interventi di regolazione
- Ruotine magnetiche e sistema di frenata per mantenere in posizione lo scanner sulla tubazione
- Meccanismi e comandi regolati intuitivamente senza l'ausilio di attrezzi
- Pratica gestione delle guaine dei cavi
- 4 supporti delle sonde con sonde PA e TOFD
