Soluzione ChainSCANNER™ per l'ispezione di tubazioni

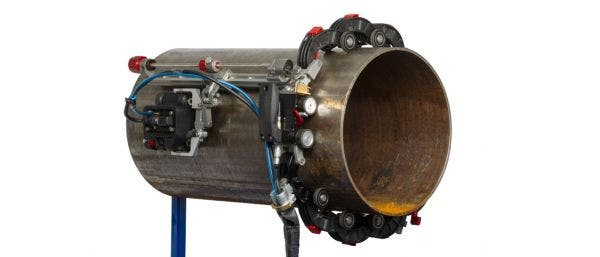

La soluzione ChainSCANNER™ semplifica l'ispezione manuale di tubazioni con diamtero esterno (DE) compreso tra 76 mm e 965 mm (tra 3 in. a 38 in.). Fissandosi mediante elementi della catena invece che ruotine magnetiche, lo scanner è particolarmente indicato per l'ispezione di diversi tipi di materiali mediante le tecnologie con: controlli a ultrasuoni (UT), diffrazione del tempo di volo (TOFD) e phased array (PA).
Panoramica
La soluzione ChainSCANNER™ semplifica l'ispezione manuale di tubazioni con diamtero esterno (DE) compreso tra 76 mm e 965 mm (tra 3 in. a 38 in.). Fissandosi mediante elementi della catena invece che ruotine magnetiche, lo scanner è particolarmente indicato per l'ispezione di diversi tipi di materiali mediante le tecnologie con: controlli a ultrasuoni (UT), diffrazione del tempo di volo (TOFD) e phased array (PA).
Lo scanner permette l'esecuzione dell'encoding su due assi e può ispezionare superfici ferromagnetiche e non ferromagnetiche. Gli elementi della catena assicurano un posizionamento lineare dello scanner eliminando le problematiche relative al posizionamento. Infine è molto utile quando l'area attorno alla tubazione risulta difficilmente accessibile, visto che lo scanner può essere ruotato attraverso gli elementi della catena
Le applicazioni includono:
- Ispezioni circonferenziali di saldature di tubazioni con phased array, TOFD o UT convenzionali
- Mappatura della corrosione di aree di ridotte dimensioni con phased array o UT convenzionali
Caratteristiche principali
- Configurazione di serie con una o due sonde e configurazione opzionale con quattro sonde per le ispezioni TOFD, phased array o impulso eco
- Ispezione di tubazioni con diametro esterno compreso tra 76 mm e 965 mm (tra 3 in. e 38 in.)
- Encoder per l'asse di scansione e dell'indice (encoder dell'indice non disponibile sul modello Light)
- Impugnatura ergonomica con sistema di gestione dei cavi
- Elementi della catena installati sulle ruotine rivestite di uretano per rotazioni uniformi
- Dispositivo di fissaggio di semplice uso per un veloce posizionamento dello scanner
- Supporti delle sonde con meccanismo a molla assicurano un ottimale contatto delle sonde con qualunque orientazione o posizione dello scanner
- Sistema di scorrimento del supporto della sonda per un posizionamento facile e preciso dei supporti delle sonde in base alla componente da ispezionare
- La maggior parte delle regolazioni può essere realizzata senza l'uso di strumenti
- Sistema tubolare con cerniera per la protezione dei cablaggi per una veloce riconfigurazione dei cavi
Pacchetto standard
- Modulo principale con un encoder dell'asse di scansione
- Elementi della catena per una tubazione di diametro esterno di 965 mm (38 in.) con chiusura regolabile a sgancio rapido
- Cavo per encoder da 5 metri (16 ft) per i rilevatori di difetti della serie OmniScan™
- Barra per supporti delle sonde da 450 mm (17,7 in.)
- Due supporti delle sonde con meccanismo a molla con staffe phased array e TOFD/impulso-eco
- Sistema di scorrimento del supporto della sonda con regolazione mediante vite conduttrice
- Sistema tubolare con cerniera da 5 metri per la gestione e la protezione dei cablaggi
- Tubi di erogazione dell'acqua e raccordi
- Valigia di trasporto
Nota: Le sonde e gli zoccoli non sono inclusi con lo scanner.
Kit
