Scanner GLIDER
Il GLIDER è uno scanner a 2 assi con encoder (x-y) per l'ispezione manuale delle superfici piane o curve di materiali compositi. Lo scanner, sostenuto da delle ventose, è particolarmente adatto per la scansione matriciale. Tecnologie: ECA, EC, UT e PA.
Panoramica
Scanner su due assi manuale

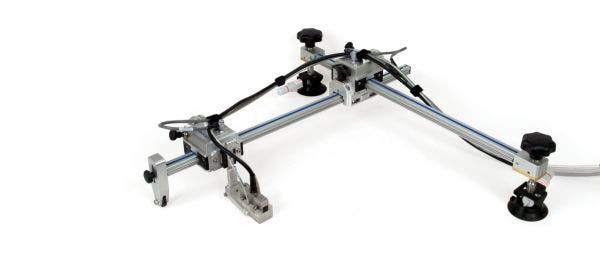

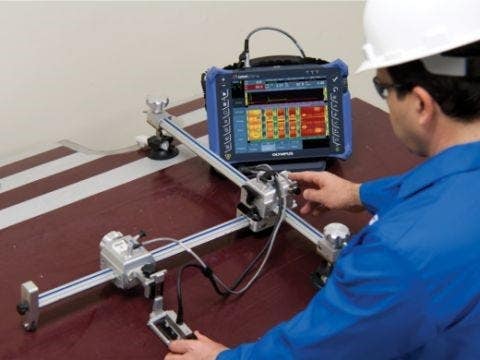

Il GLIDER è uno scanner su due assi con encoding per l'ispezione manuale delle superfici piane o curve di materiali compositi. Il GLIDER è uno scanner a 2 assi con encoder (X-Y) per l'ispezione manuale delle superfici piane o curve di materiali compositi. Lo scanner è idoneo per la scansione matriciale con le seguenti tecnologie:
- Ultrasuoni convenzionali (UT)
- Ultrasuoni phased array (PAUT)
- Eddy current (EC)
- Eddy current array (ECA)
I materiali comunemente ispezionati includono i materiali compositi e l'alluminio mediante supporti con ventose e l'acciaio al carbonio con moduli magnetici.
Caratteristiche della struttura

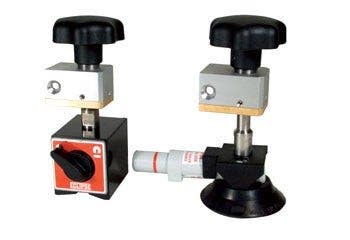

L'asse X è fissato a due supporti. Uno dei seguenti modelli può essere usato in funzione del materiale da ispezionare:
- Supporto con ventosa (incluso)
- Supporto magnetico (opzionale)
Esistono due moduli dell'encoder (uno su ogni asse) per misurare la posizione della sonda. Lo spostamento di questi moduli è possibile i diverse modalità: incrementi da 3,27 mm, avanzamento libero o bloccato.

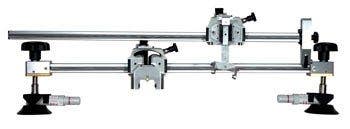

Lo scanner è disponibile in tre formati (45,7 cm [18 in.], 61,0 cm [24 in.] e 91,4 cm [36 in.]), in funzione della copertura di scansione necessaria:
- GLIDER 18 x 18
- GLIDER 24 x 24
- GLIDER 36 x 36
Opzioni
I supporti magnetici permettono l'uso di superfici ferromagnetiche (codice fabbricante GLIDER-A-01)
Binari
Binari da 45,7 cm [18 in.], 61,0 cm [24 in.] o 91,4 cm [36 in.] sono disponibili come opzioni.
Kit della pompa dell'acqua manuale
La pompa dell'acqua è compatibile con i cavi ombelicali dello scanner. Può inoltre essere usato con i tubi forniti. Include vasca, tubi e adattatori a Y (codice fabbricante OPIX105).
Kit della pompa dell'acqua elettrica
Le unità CFU-03 e CFU-05 sono delle pompe elettriche portatili pratiche per la fornitura costante di accoppiante per gli zoccoli durante le ispezioni ad ultrasuoni.

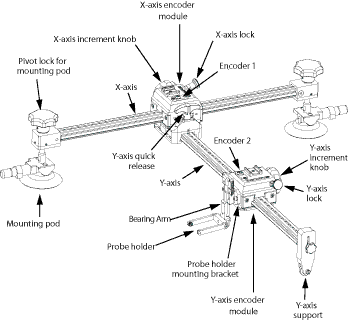

Caratteristiche
- Adatto per l'utilizzo con tecniche di ispezione con phased array, UT convenzionali e eddy current mediante una sonda
- Due assi con encoder resistenti all'acqua per le scansioni con posizionamento sugli assi XY
- Posizionamento degli assi con minimi contraccolpi
- I due moduli sono installati su cuscinetti in modo da assicurare spostamenti precisi e regolari
- Due supporti dotati di perni di rotazione in modo da seguire il profilo superficiale
- I dispositivi di blocco permettono il blocco di ogni asse
- Lo spostamento dei moduli può essere effettuato con incrementi di 3,27 mm o in modalità libera
- Il supporto delle sonde è installato su un sistema con braccio rotante che può essere azionato con un meccanismo a molla nel caso in cui si renda necessario.
- Per le componenti viene utilizzata una struttura in alluminio in grado di assicurare leggerezza e inattacabilità dalla ruggine
- L'asse Y scorrevole assicura una maggiore flessibilità di scansione e una migliore portatilità
Specifiche tecniche
Peso: Da 5 kg a 8 kg, in funzione della configurazione
Forza di tenuta della ventosa: 18 kg per ventosa
Forza di tenuta magnetica: 81 kg per base
Risoluzione dell'encoder: 13 passi/mm (± 0,15 passi/mm), 330 passi/in. (±0,006 passi/in.)
Curvatura minima per le scansioni parziali: 50 cm (20 in.), diametro esterno
