hst-lite
Il nuovo scanner HST-Lite rappresenta la soluzione ideale per effettuare ispezioni TOFD a un canale con costi ridotti, in particolar modo quando la qualità del segnale è un aspetto fondamentale. La combinazione di ruotine magnetiche e supporti delle sonde a molla assicura la stabilità necessaria per realizzare delle ispezioni lineari di alta qualità. Lo scanner può essere usato con una sola mano e resta aderente alle superfici ferromagnetiche anche quando è in posizione capovolta.
HST-Lite
Soluzioni NDT
Panoramica

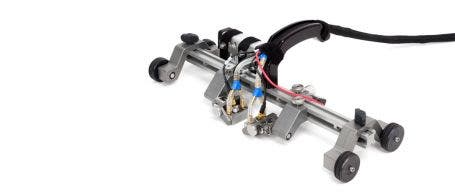

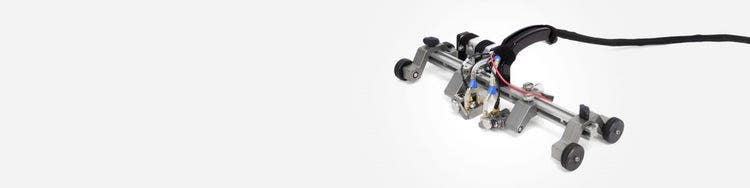

Scanner manuale su un asse
Il nuovo scanner HST-Lite rappresenta la soluzione ideale per effettuare ispezioni TOFD a un canale con costi ridotti, in particolar modo quando la qualità del segnale è un aspetto fondamentale. La combinazione di ruotine magnetiche e supporti delle sonde a molla assicura la stabilità necessaria per realizzare delle ispezioni lineari di alta qualità. Lo scanner può essere usato con una sola mano e resta aderente alle superfici ferromagnetiche anche quando è in posizione capovolta.

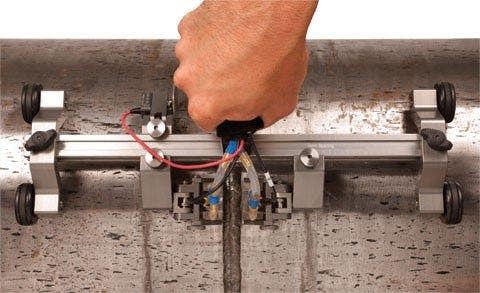

La posizione dello scanner può essere acquisita con encoder su superfici piane o attorno alla circonferenza delle tubazioni con un diametro esterno minimo di 114,3 mm (4,5 in.). La regolazione delle componenti dello scanner può essere eseguita senza attrezzi.
Caratteristiche
- Scansione eseguita con due sonde TOFD su tubazioni di diametro esterno di 114,3 mm (4,5 in) o maggiore.
- Quattro ruotine magnetiche saldamente aderenti alle superfici di ispezione ferromagnetiche.
- Struttura leggera in alluminio.
- Posizionamento indipendente e supporti delle sonde con meccanismo a molla.
- Encoder con meccanismo a molla resistente all'acqua con risoluzione di 9 passi/mm.
- Impugnatura rimovibile per un abbassamento del profilo.
- Dispositivi di fissaggio per i cavi ombelicali.
- Il design della struttura permette di posizionare le sonde all'esterno delle ruotine (sono necessarie 2 ruotine magnetiche supplementari).
- I riferimenti contrassegnati nello scanner e nel puntatore dei supporti delle sonde assicurano la facile esecuzione della misura della distanza delle sonde.
Dotazioni di serie
- Struttura dello scanner con impugnatura
- Quattro ruotine magnetiche.
- Un encoder con ruotine e meccanismo a molla resistente all'acqua con un cavo di 5 m
- Due bracci con meccanismo a molla (SLA) con staffe TOFD-P/E
(larghezza di 31,75 mm con pulsanti del diametro di 5 mm). - Tubi di erogazione dell'acqua e accessori.
- Guaina dei cavi.
- Valigia di trasporto.
Nota: Le sonde e gli zoccoli non sono inclusi con lo scanner.
Specifiche tecniche
Opzioni
Kit preamplificatore remoto 5682
Codice fabbricante: 5682-KIT02 [U8779091]
Unità di erogazione dell'accoppiante
Codice fabbricante: WTR-SPRAYER-8L [U8775001]
Adatattore per il codificatore del TomoScan Focus LT
Codice fabbricante: C1-DE15F-BXM-0.30M [U8767107]
Ruotine magnetiche
Codice fabbricante: CHAINSCAN-A-MWHEEL [U8779383]
Encoder sostitutivo
Codice fabbricante: HST-Lite-SP-ENC [U8775277]
Impugnatura extra
Codice fabbricante: HST-Lite-A-Handle [U8775278]
Kit del supporto della sonda TOFD extra
Codice fabbricante: HST-Lite-A-PH-TOFD [U8775279]
