MapROVER
Robusto e affidabile, lo scanner motorizzato MapROVER ottimizza e incrementa la produttività delle scansioni su due assi per le applicazioni di monitoraggio della corrosione. Utilizzando la tecnologia ad ultrasuoni phased array (PA), il sistema MapROVER con il suo telecomando con schermo tattile robusto e di facile uso semplifica le ispezioni, eliminando la necessità di laptop e di complesse programmazioni del controller motorizzato. In grado di realizzare una mappatura della corrosione PA automatizzata attorno alle circonferenze di tubazioni e superfici piane, le quattro ruote motorizzate dello scanner MapROVER riducono lo slittamento in modo da permettere l'acquisizione di dati di ispezione di alta qualità.
Robusto scanner su due assi motorizzato
Panoramica
Robusto e affidabile, lo scanner motorizzato MapROVER ottimizza e incrementa la produttività delle scansioni su due assi per le applicazioni di monitoraggio della corrosione. Utilizzando la tecnologia ad ultrasuoni phased array (PA), il sistema MapROVER con il suo telecomando con schermo tattile robusto e di facile uso semplifica le ispezioni, eliminando la necessità di laptop e di complesse programmazioni del controller motorizzato. In grado di realizzare una mappatura della corrosione PA automatizzata attorno alle circonferenze di tubazioni e superfici piane, le quattro ruote motorizzate dello scanner MapROVER riducono lo slittamento in modo da permettere l'acquisizione di dati di ispezione di alta qualità.

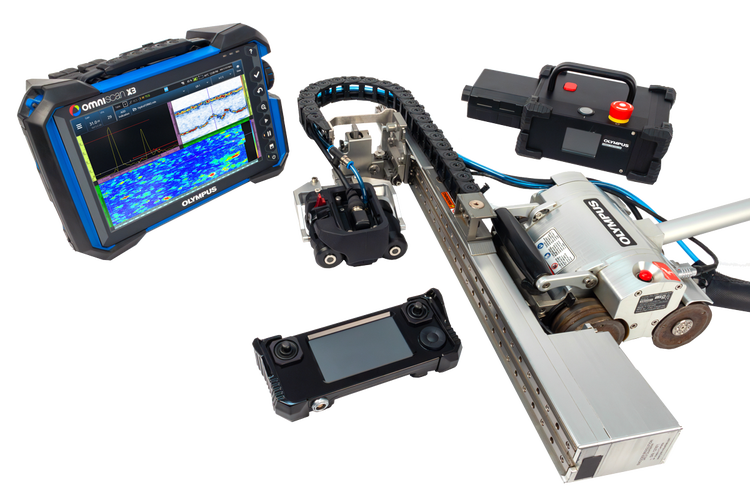

Il sistema MapROVER con il rilevatore di difetti OmniScan X3 e HydroFORM
Con un sistema versatile come il MapROVER sono disponibili diverse configurazioni in funzione delle proprie necessità. Il sistema di mappatura della corrosione combinato MapROVER e HydroFORM™ rappresenta una soluzione potente ed efficiente, permettendo un imaging PA dello spessore residuo e di anomalie interne. Per le applicazioni ad alte temperature, lo scanner MapROVER HT è dotato di un sistema di raffreddamento che permette la mappatura automatizzata della corrosione su superfici di temperatura massima di 350°C (662 °F). È possibile implementare delle tecniche avanzate come il metodo a focalizzazione totale (TFM) con una configurazione di un MapROVER e di un OmniScan X3 oppure ci si può orientare su una conveniente ispezione UT di tipo a doppio elemento utilizzando un'unità di acquisizione OmniScan™ SX.
Configurazioni
Una configurazione con MapROVER e HydroFORM phased array rappresenta la nostra più efficiente soluzione di mappatura di corrosione delle della mappatura.

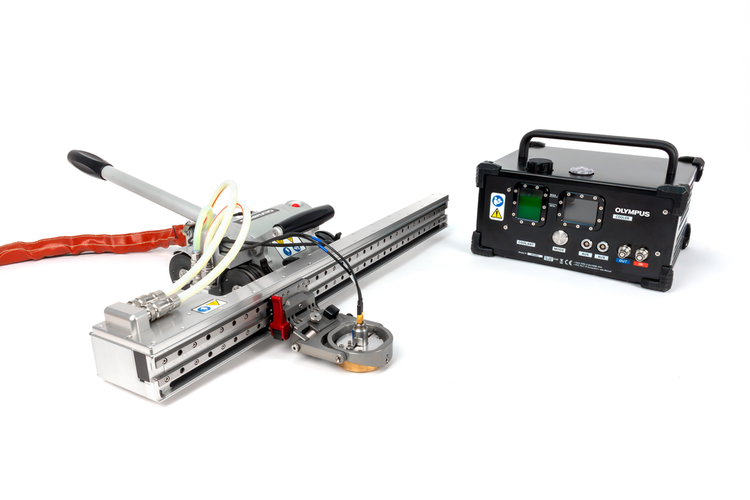

Per l'ispezione di componenti con temperature superficiali massime di 350°C (662 °F), il sistema MapROVER HT rappresenta una soluzione ottimale per la mappatura della corrosione automatizzata.
Dotato di trasduttori UT a doppio elemento, lo scanner MapROVER e la nostra unità di acquisizione OmniScan™ SX rappresenta una conveniente soluzione di ispezione a UT convenzionali di tipo a doppio elemento. 74
Caratteristiche
- Tecnologia a motore singolo con trazione su tutte e quattro le ruote magnetiche per un'acquisizione dei dati uniforme e affidabile fino ad un massimo di 147 mm/s.
- Braccio di scansione motorizzato in grado di effettuare una scansione di larghezza massima di 600 mm (disponibile una larghezza opzionale di 300 mm, 900 mm e 1600 mm) con una velocità massima di 900 mm/s.
- Telecomando con schermo tattile con due joystick; configurabile in modo che il movimento dello scanner richieda una costante azione dell'utente (intermittente) o in modo che un'azione avvia lo scanner e un'altra arresta lo scanner.
- Sono disponibili due schemi di scansione su due assi automatizzata.
- L'esecuzione dell'acquisizione dei dati con un rilevatore di difetti OmniScan SX UT, un rilevatore di difetti della serie OmniScan™ X3 o uno strumento FOCUS PX richiede dei tempi di configurazione inferiori a cinque minuti.
- Guaina apribile dei cavi ombelicali per una protezione dei cavi e una flessibilità di configurazione.
- Pulsanti di arresto di emergenza situati sullo scanner e sull'alimentatore.
- Impugnatura per la manipolazione dello scanner.
Dotazioni di serie
- Scanner motorizzato non direzionabile.
- Telecomando con schermo tattile.
- Controller di alimentazione.
- Cavi ombelicali rimovibili con guaina di protezione apribile.
- Cavo dell'encoder collegabile con un rilevatore di difetti della serie OmniScan (attuale generazione) o uno strumento FOCUS PX.
- Tubi di erogazione dell'acqua.
- Valigia/e di trasporto
- Braccio di scansione motorizzato con supporto della sonda resistente all'usura o sistema con 4 supporti delle sonde (in funzione della configurazione).
Sistema MapROVER HT per alte temperature:
- Scanner e braccio di scansione raffreddati con liquido refrigerante per l'ispezione di superfici con temperature massime di 350°C (662 °F).
- Ruote magnetiche resistenti alle alte temperature e guaina protettiva dei cavi.
- Sistema di raffreddamento per distribuire il liquido refrigerante attraverso le piastre di raffreddamento integrate nello scanner e nel braccio di scansione.
