Encoder Mini-Wheel
L'encoder Mini-Wheel viene usato per il posizionamento e il dimensionamento dei difetti sull'asse di scansione. Sincronizza l'acquisizione dei dati con il movimento della sonda. È inoltre resistente all'acqua e compatibile con gli zoccoli phased array Olympus.
Panoramica

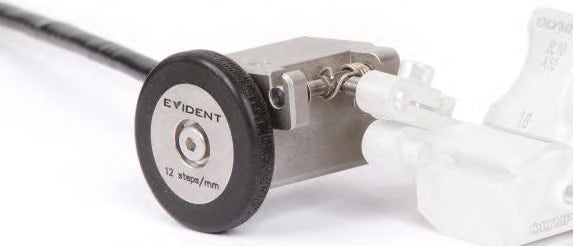

L'encoder Mini-Wheel™ viene usato per il posizionamento e il dimensionamento di difetti sull'asse di scansione e può sincronizzare l'acquisizione dei dati con il movimento della sonda.
L'encoder Mini-Wheel è resistente all'acqua e compatibile con lo scanner HST-X04 e i nostri zoccoli standard PA. È possibile utilizzare il nostro kit di staffe incluso per installare l'encoder direttamente nello zoccolo o, per una maggiore versatilità e facilità d'uso, installare l'encoder sul nostro Supporto universale.
Caratteristiche
- Resistenza all'acqua (IP68)
- Dimensioni ridotte
- Risoluzione di 12 passi/mm
- La ruotina in gomma consente una maggiore aderenza su superfici con temperatura massima di 150°C
- Cuscinetto a tenuta per una rotazione regolare e duratura
- Pressacavo per una maggiore affidabilità del cavo
- Sistema con meccanismo a molla per un contatto costante con la superficie
- Due fori filettati di tipo M3 posizionati nella parte superiore della struttura per un saldo fissaggio di elementi personalizzati
Opzioni
Ruotina magnetica (standard con il pacchetto con supporto universale)
Massima aderenza su superfici ferromagnetiche.
Codice fabbricante: ENC1-A-MagWheel-V2 [U8775290]
Ruotina in gomma (standard con ENC1 autonomo)
Ideale per superfici ferromagnetiche con temperature massime di 150°C.
Codice fabbricante: ENC1-A-Pwheel [Q1500046]
Kit con staffa di montaggio (incluso con ENC1 autonomo)
Usato per montare l'encoder Mini-Wheel direttamente su uno zoccolo.
Codice fabbricante: ENC1-BRACK [U8775120]
Supporto universale
(vedi in seguito)
Supporto universale
Utilizzare il supporto universale per fissare l'encoder Mini-Wheel o l'encoder a filo alla maggior parte di zoccoli phased array (PA) con tre diverse orientazioni possibili. L'installazione è facile e rapida, inoltre non richiede l'ausilio di attrezzi. Il supporto universale può inoltre essere fissato direttamente a una sonda phased array, permettendo un'ispezione a contatto quando l'uso di uno zoccolo non è possibile.

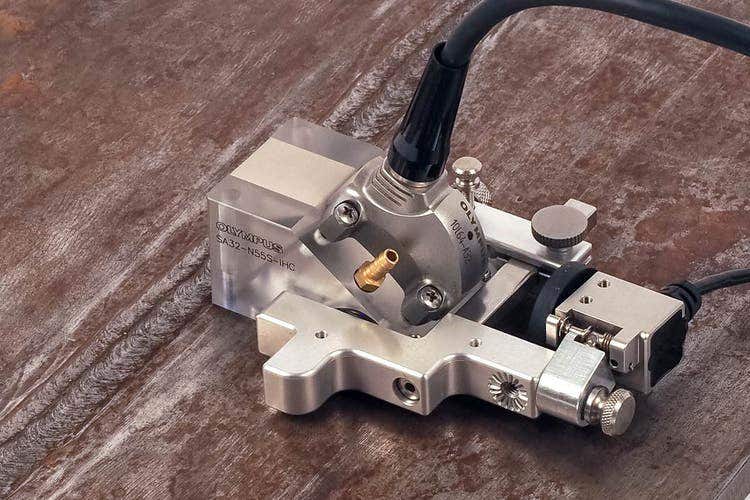

Encoder Mini-Wheel installato su uno zoccolo DLA mediante un Supporto universale

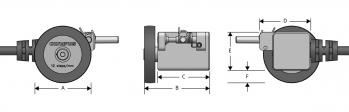

Specifiche tecniche
| A = 27 mm (1,06 in.) | D = 24,2 mm (0,95 in.) |
| B = 28,7 mm (1,12 in.) | E = 17,5 mm (0,69 in.) |
| C = 22,5 mm (0,89 in.) | F = 6 mm (0,23 in.) |
