Panoramica

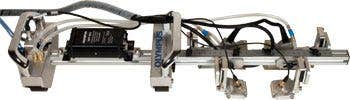

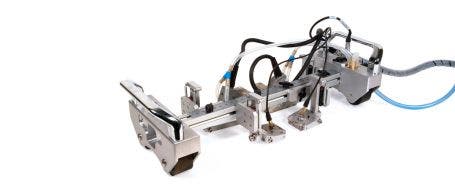

L'HSMT-Compact è uno scanner manuale con encoder su un asse, versatile, compatto e leggero. Può essere usato (con un massimo di 4 sonde) per le ispezioni di componenti piane e le ispezioni circonferenziali di tubazioni con diametro minimo esterno di 11,43 cm (4,5 in.). La lunghezza dello scanner può essere regolata e la struttura può essere estesa oltre le ruotine per ottenere una configurazione ottimale per aree a difficile accessibilità come le saldature posizionate nell'interfaccia tubazione-componente.
L'HSMT-Compact completa la serie HSMT. Mentre l'HSMT-Flex e l'HSMT-X03 sono progettati per l'ispezione di saldature nell'ambito dei processi di produzione, l'HSMT-Compact è progettato per l'ispezione di saldature nell'ambito dei processi di manutenzione.
Il kit HSMT-Compact Kit include:
- Struttura dello scanner con impugnature
- Barre strutturali addizionali: 400 mm e 600 mm
- Quattro ruotine magnetiche rivestite di plastica
- Encoder con ruotine e meccanismo a molla resistente all'acqua
- Encoder compatibile con l'Omniscan con 5 m di cavo
- Quattro staffe per supporto delle sonde a 90°
- Quattro bracci con meccanismo a molla (SLA, spring-loaded arms)
- Quattro staffe TOFD/PE (31,75 mm)
- Due staffe phased array (40 mm)
- Tubi di erogazione dell'acqua e accessori
- Due righe graduate con sistema metrico e inglese
- Valigia di trasporto rigida
Nota: Le sonde e gli zoccoli no sono inclusi nel kit di base.
Configurazioni
Una tipica configurazione include due sonde phased array e due sonde TOFD, per la conformità alla norma ASME.
Altre configurazioni includono:
- 1 coppia di sonde TOFD
- 2 coppie di sonde TOFD
- 2 sonde PA
Opzioni
Kit della pompa dell'acqua manuale
La pompa dell'acqua è compatibile con i cavi ombelicali dello scanner. Può inoltre essere usato con i tubi forniti. Include vasca, tubi e adattatori a Y (codice fabbricante: OPIX105)
Pulsatore-preamplificatore in remoto TRPP 5810
Pulsatore/Preamplificatore in remoto a quattro canali da 40 dB con connettori LEMO® per amplificare i segali di uscita dello strumento e della sonda. Mediante il TRPP 5810 e le sonde combinate permettono un miglioramento del rapporto segnale-rumore nelle ispezioni TOFD.
Caratteristiche
- Scansione circonferenziale di tubazioni di diametro esterno pari o superiore a 11,43 cm (4,5 in.)
- Ruotine magnetiche per una migliore aderenza alla superficie da ispezionare.
- Struttura leggera in alluminio con lunghezza regolabile
- La struttura permette di posizionare le sonde all'esterno delle ruotine.
- Supporto di massimo 4 sonde su tubazioni o superfici piane
- Posizionamento della sonda completamente regolabile
- Supporti delle sonde con meccanismo a molla indipendenti
- Encoder con meccanismo a molla e resistente all'acqua
- Impugnature rimovibili
- Occhiello per il fissaggio del cordino o del cavo ombelicale
- Collettore dell'acqua integrato nella struttura dello scanner
- Riga graduata in unità di misura metrica e inglese integrate nello scanner per una facile misurazione della distanza tra le sonde
