Panoramica

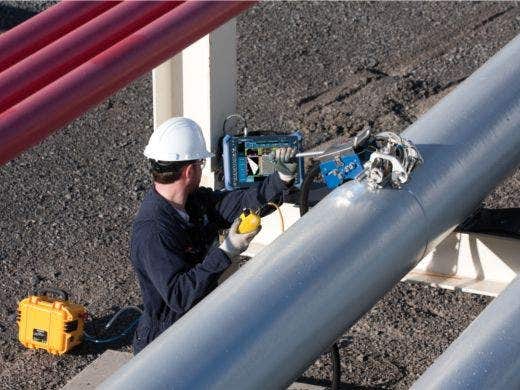

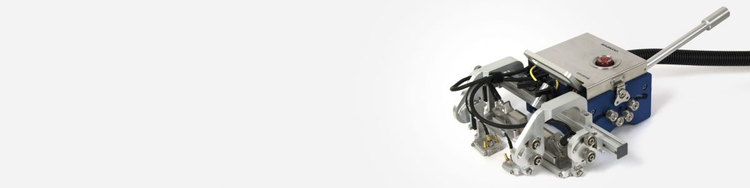

Ispezione di saldature: scanner motorizzato su un asse

Lo scanner WeldROVER^™ è progettato per i clienti che necessitano di eseguire un'ispezione più stabile rispetto a quella possibile con gli scanner manuali, utilizzando uno strumento più economico dei sistemi a alta produttività a differenziazione zonale, in genere usati nell'ambito delle operazioni di costruzione delle tubazioni offshore.

Il WeldROVER è uno scanner con encoder su un asse, di uso semplice e di robustezza industriale, che fornisce un sistema di acquisizione di dati completamente meccanizzato e automatizzato. È progettato per eseguire ispezioni phased array, rapide ed efficienti, di saldature in tubazioni o recipienti cilindrici ferromagnetici, sulla circonferenza o sulla lunghezza, con una minima formazione e tempi di esecuzione ridotti. Lo scanner può supportare fino a sei sonde di tipo phased array, TOFD o ultrasuoni convenzionali.

Lo scanner WeldROVER risulta facile da utilizzare e funziona mediante un semplice telecomando con due pulsanti a velocità variabili. Lo scanner può interfacciarsi direttamente con le serie di rilevatori di difetti OmniScan^® e FOCUS senza l'ausilio di software complessi, dispositivi controller di movimento o operazioni di configurazioni. Una guida laser aiuta a regolare manualmente la direzione dello scanner mediante una leva direzionale. Questo semplifica l'acquisizione precisa di dati senza la necessità di fasce guida, complessi sistemi di posizionamento o funzionalità direzionali motorizzate. È perfetto per quelle aziende che offrono dei servizi di ispezione phased array completamente meccanizzati e automatizzati. Meno di un'ora di formazione è sufficiente per imparare ad utilizzarlo, per chiunque abbia seguito il corso di base dell'OmniScan.

Caratteristiche

• Fino a sei sonde per ispezioni di tipo TOFD, Phased Array, o Impulso-Eco
• Controllo di scansione a velocità costante, a tutte le velocità, per un'acquisizione di dati uniforme
• Controller di movimento compatto con 10 velocità di scansione, da 5 mm/s a 50 mm/s
• Telecomando a due pulsanti semplice per un movimento di encoding costante, o a piccoli incrementi, in direzione avanti o indietro
• Acquisizione di dati con lo strumento OmniScan o FOCUS con meno di 5 min di tempi di configurazioni
• Quattro ruotine magnetiche di robustezza industriale per un utilizzo su superfici ferromagnetiche
• Sistema di erogazione dell'acqua integrato per un accoppiamento semplice ed efficace
• Pulsante di arresto di emergenza posizionato sullo scanner.
• Guida laser per un allineamento con la linea centrale della saldatura o con altri riferimenti di ispezione
• Spazio per integrare un impulsatore/preamplificatore a distanza per delle migliori ispezioni TOFD-P/E
• Guaina apribile dei cavi ombelicali per una protezione dei cavi e una flessiibilità di configurazione. Riconfigurazione della sonda in tempi minimi
• Resistente all'acqua (IP65)

Specifiche tecniche

Specifiche tecniche

Velocità di scansione: Da 5 mm a 50 mm per secondo
Risoluzione dell'encoder: 2100 passi/mm (tipico)
Consumo elettrico: 90 W
Corrente massima in ingresso: 4 A
Tensione: 24 VCC
Tensione in ingresso: 100 VCA o 240 VCA, commutazione automatica

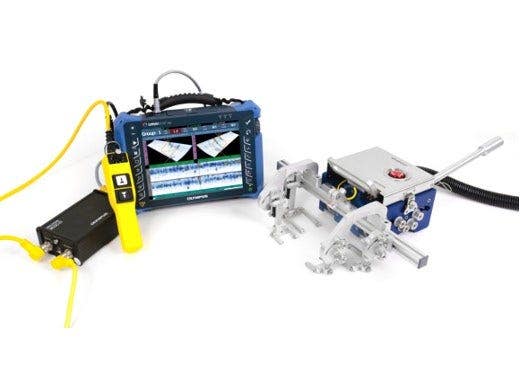

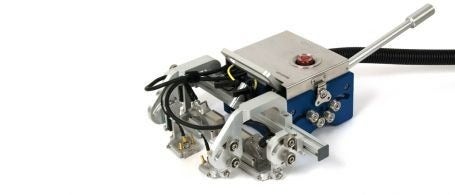

Dotazioni di serie

• Scanner motorizzato con bracci per supporto sonde rotanti nella parte frontale e posteriore dello scanner
• 2 barre della struttura per il fissaggio del supporto delle sonde di 200 mm (8 in.) e una di 340 mm (13,4 in.)
• Telecomando con 5 m di cavo
• MCDC-01: controller di movimento CC su un asse
• Cavi dell'encoder di collegamento dall'MCDC-01 all'OmniScan®
• 6 supporti delle sonde rotanti con bracci con meccanismo a molla (SLA) e tutte le staffe necessarie per le diverse configurazioni
• 4 staffe TOFD-P/E di 31,75 mm y
• 2 staffe PA di 40 mm x 55 mm
• 2 staffe PA di 40 mm x 65 mm per le sonde PWZ1
• Tubi di erogazione dell'acqua e raccordi
• Guida laser e supporto
• Due leve direzionali
• Guaina apribile di 5 m per la protezione dei cavi e la connessione con lo scanner.
• Alimentazione
• Valigia rigida per lo scanner e i suoi accessori

Nota: Tutti i cavi per le operazioni dello scanner hanno una lunghezza di 5 m.
Le sonde e gli zoccoli non sono inclusi con lo scanner.

Configurazioni

Una configurazione tipica è quella di due sonde PA e di una o due sonde TOFD per arrivare ad essere conformi con i codici ASME.

Scansioni su circonferenze:

• Supporto di due sonde nella parte posteriore e due sonde nella parte frontale dello scanner su tubazioni di diametro esterno pari o superiore a 10 cm (4 in.)
• Supporto di un massimo di quattro sonde nella parte frontale dello scanner su tubazioni di diametro esterno pari o superiore a 30,48 cm (12 in.)
• Supporto di un massimo di sei sonde nella parte frontale dello scanner su tubazioni di diametro esterno pari o superiore a 40,64 cm (16 in.)

Scansioni longitudinali:

• Supporto di un massimo di sei sonde nella parte frontale dello scanner su tubazioni di diametro esterno pari o superiore a 76,2 cm (30 in.)

Opzioni

• Pompa ad acqua elettrica (codice fabbricante: CFU03)
• Pompa dell'acqua manuale (codice fabbricante: WTR-SPRAYER-8L)
• Adattatore del cavo dell'encoder del TomoScan Focus LT (codice fabbricante: C1-DE15F-BXM-0.30M)
• 5 m guaina apribile supplementare (codice fabbricante: OPTX0719)
• Supporto della sonda con meccanismo a molla supplementare (codice fabbricante: WELDROVER-A-SLA)
• Guida laser supplementare (codice fabbricante: WELDROVER-A-LASER)
• Valigia rigida modulare per lo strumento e gli accessori. I moduli possono essere usati per trasformare la valigia dello scanner in un banco da lavoro. (codice fabbricante: WELDROVER-A-ICASE)
• Kit di parti sostitutive (P/N: WELDROVER-A-SPKIT)

Per ispezioni TOFD:

• Pulsatore/preamplificatore a 2 canali TRPP-5810 (codice fabbricante: TRPP-5810)
• Preamplificatore a 1 canale 5682 (codice fabbricante: 5682)
• Sonde e zoccoli TOFD (riferirsi alla tabella delle informazioni degli ordini)
• Staffe TOFD/PE da 31,75 mm supplementari (codice fabbricante: ADIX689)
• Cavi per sonde UT
  • Cavo coassiale UT RG174 di 5 m con connettori da LEMO 00 a LEMO 00 (codice fabbricante: C174-LM-LM-5M)
  • Cavo coassiale UT RG174 di 5 m con connettori da LEMO 00 a Microdot (codice fabbricante: C174-LM-UDOT-5M)
  • Cavo coassiale UT RG174 di 0,45 m con connettori da LEMO 00 a Microdot (codice fabbricante: C174-LM-UDOT-0.45M)

Per ispezioni phased array:

• Sonde e zoccoli PA (riferirsi alla tabella con le informazioni degli ordini)
• Prolunga PA da 0,5 m con quattro connessioni UT
  (codice fabbricante: E128P0-0202-OM)
• Splitter della sonda PA (codice fabbricante: OMNI-A-ADP05)
• Staffa PA di 40 mm x 55 mm supplementare (codice fabbricante: ADIX655)
• Staffa PA di 40 mm x 65 mm per sonde PWZ1 supplementare (codice fabbricante: ADIX1082)
