EdgeFORM
La soluzione phased array EdgeFORM viene usata dai produttori del settore automotive per eseguire l'ispezione di cavità in giunzioni in bagagliai, cofani e pannelli degli sportelli.
EdgeFORM
Overview
Ispezione di giunzioni

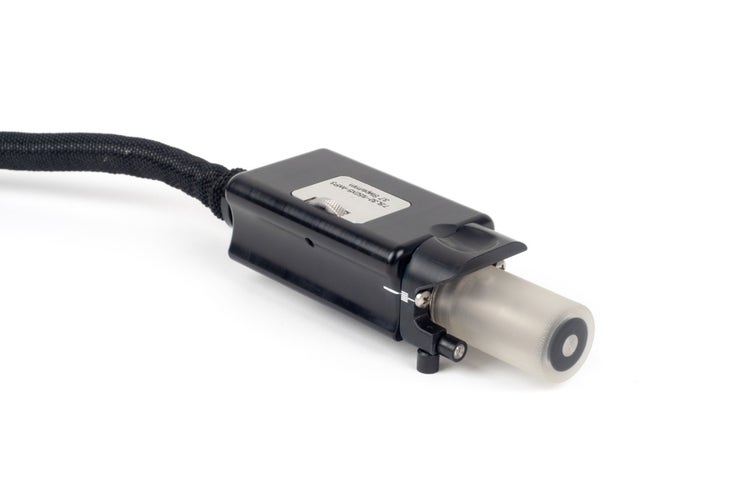

La sonda rotante phased array EdgeFORM™ viene usata dai produttori del settore automotive per eseguire l'ispezione di cavità in giunzioni in bagagliai, cofani e pannelli degli sportelli. È inoltre ideale per l'ispezione di materiali compositi e altri materiali con superfici regolari.
Vantaggi:
- Accoppiamento eccezionale con quantità minime di accoppiante
- Risoluzione in prossimità della superficiefino a 1 mm
- Ispezione di pannelli piani, curvati e con superficie regolare da 0,5 mm a 1,5 mm di spessore
- Ispezione di pannelli piani fino a 20 mm di spessore con linea di ritardo di 10 mm
- Copertura di giunzioni fino a 32 mm
- Componente rotante regolabile per l'ottimizzazione della stabilità del segnale
- Disponibile con passi da 1,0 mm e 0,36 mm, in funzione delle esigenze di risoluzione
Una tecnologia oltre i limiti

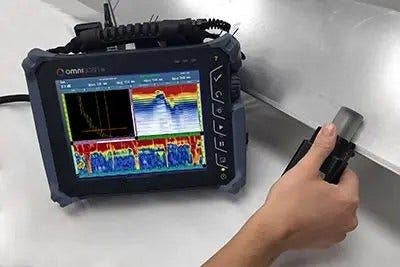

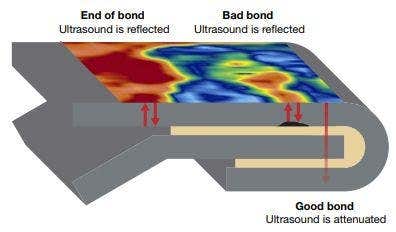

I fasci a ultrasuoni a zero gradi della sonda e l'encoder integrato permettono di produrre un'immagine C-scan chiara. In una giunzione in condizioni ottimali, l'energia sonora sarà trasmessa e attenuata nei diversi strati di colla e lamine metalliche. Design eccezionale della sonda Un gate viene usato nel proprio rilevatore di difetti per identificare una giunzione e visualizzarla in un'immagine C-scan. L'immagine è codificata cromaticamente in base all'ampiezza del segnale.
Eccezionale design della sonda
Componente rotante regolabile
Regolazione dell'apertura sull'asse verticale e orizzontale per coprire diverse forme di pannello L'intervallo orizzontale è di 32 mm mentre l'intervallo verticale può essere regolato a +/- 2,5 mm.
Leggero e ergonomico
Lo scanner leggero (0,3 kg) è ergonomico, permettendo di effettuare scansioni regolari su pannelli di automobili piani o curvi.
Rullo trasparente e innovativo
Il rullo è costituito di un materiale speciale che permette di realizzare un controllo a alta qualità simile a quella per immersione. Integra un'apertura per il riempimento facilmente accessibile, in modo che sia possibile identificare e rimuovere bolle nella camera.

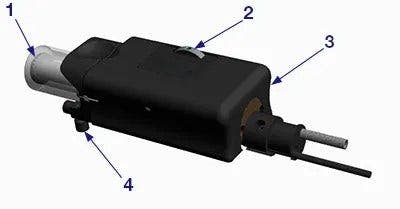

- Vite di allineamento
- Encoder magnetico
- Sonda Phased Array
- Viti prigioniere di bloccaggio
- Scala micrometrica
- Apertura di riempimento facilmente accessibile
- Componente rotante in polimeri con proprietà acustiche
- Manopola di regolazione
- Telaio ergonomico
- Rotelle guida regolabili
Specifications
| Description | Value |
| Frequency | 7.5 MHz |
| Typical near-surface resolution | Aluminum: 1.5 mm (for 1.0 mm pitch) / 1.0 mm (for 0.36 mm pitch) Steel: 2.0 mm (for 1.0 mm pitch) / 1.5 mm (for 0.36 mm pitch) |
| Dimensions (L × W × H) | 153 mm × 45 mm × 45 mm (6 in. × 1.77 in. × 1.77 in.) |
| Probe coverage value | 2–11.5 mm (32 × 0.36 model) / 4–32 mm (32 × 1 model) |
| Encoder resolution | 3.7 steps/mm |
| Weight (with tire filled) | 0.3 kg (0.66 lbs) |
