Software di modellazione tridimensionale 3DAssist
Il software 3DAssist utilizza video acquisiti con un videoscopio IPLEX per creare immagini 3D in grado di rappresentare dettagli di ispezione come se fossero reali. Con soli pochi clic è possibile creare un'immagine 3D orientabile della propria area di ispezione, potendola osservare sul proprio computer.
-
Software Downloads:
Software di modellazione tridimensionale 3DAssist
Osservazione ottimizzata dei dettagli
Software di modellazione tridimensionale 3DAssist™ per i videoscopi IPLEX™ * per la conversione di report di ispezione standard in analisi dinamiche e approfondite con efficaci immagini 3D.
- Immagini 3D acquisite da video ottenuti mediante un adattatore terminale monoculare
- Visualizzazione di oggetti target in un ampio campo visivo
- Produzione di report approfonditi mediante le funzionalità di analisi quantitativa come la misura comparativa 3D, Gradiente di colori, Più profondo/Più alto, oltre all'Analisi del profilo
- Software per computer: Elaborazione e analisi di immagini in ufficio, risparmio di tempo sul campo
- Facile condivisione di report e immagini mediante strumenti collaborativi come Microsoft Teams
* Attualmente sono supportati IPLEX NX, IPLEX GX/GT, IPLEX G Lite e IPLEX GAir.
Rappresentazione dei dettagli di ispezione come se fossero reali
Il software 3DAssist utilizza video acquisiti con il videoscopio IPLEX e crea un modello tridimensionale della tubazione o della struttura che si sta ispezionando. Il software viene installato su un computer, quindi è possibile analizzare le immagini 3D e prendere decisioni direttamente dall'ufficio invece che sul campo.

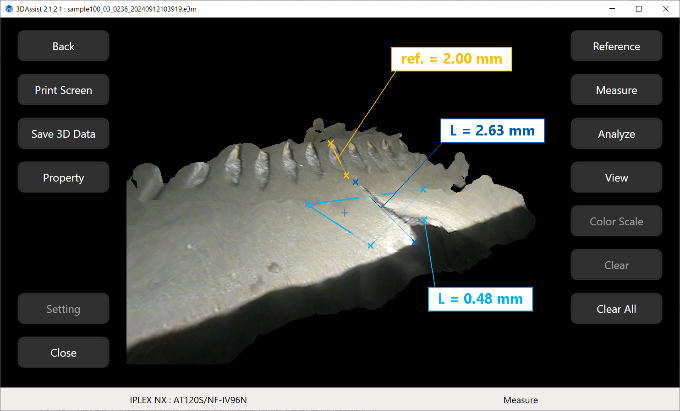

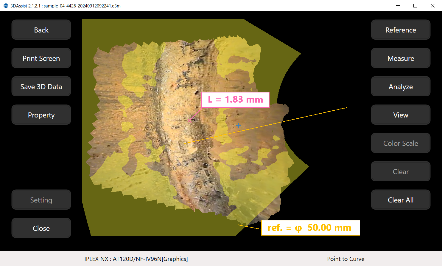

Campione di saldatura in modalità di misura Da Punto a Curva
Ottimizzazione dei report mediante efficaci immagini 3D
Una volta che è stato acquisito il video dell'ispezione, la creazione di immagini 3D completamente orientabili necessita solo pochi clic.
- Valutazione direttamente in ufficio di alterazioni potenziali come, ruggine, vaiolature, corrosione, assottigliamenti o sporgenze
- Aggiunta di immagini 3D e risultati di misura al proprio report di ispezione per fornire dettagli supplementari e incrementare l'affidabilità delle proprie conclusioni
- Facile condivisione di report e immagini mediante strumenti collaborativi come Microsoft Teams

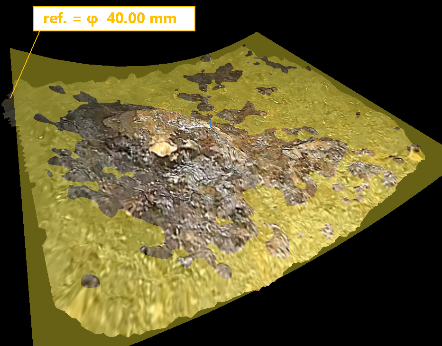

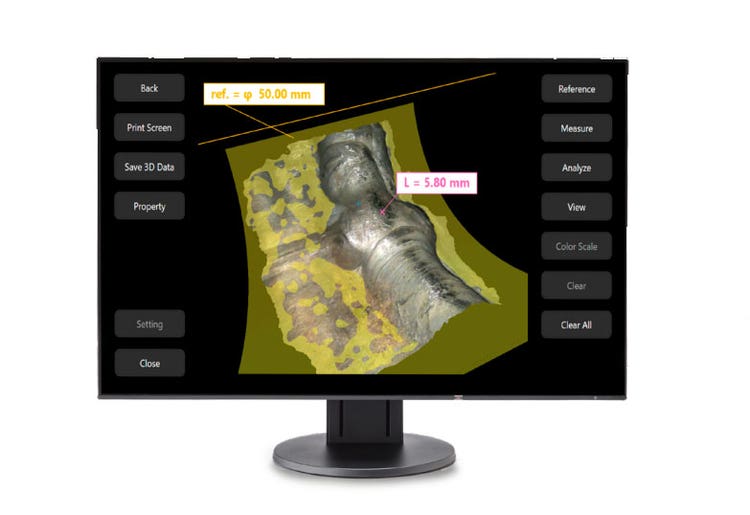

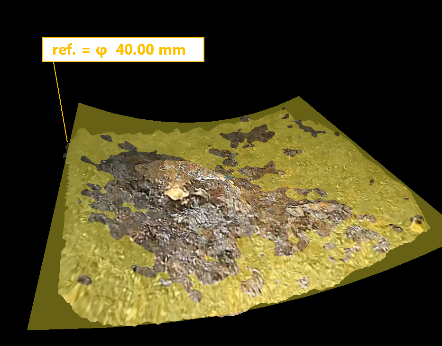

Vista 3D della sporgenza di una tubazione. La superficie della curva di riferimento stimata (giallo) è usata per la misura Da Punto a Curva e altre funzioni analitiche.

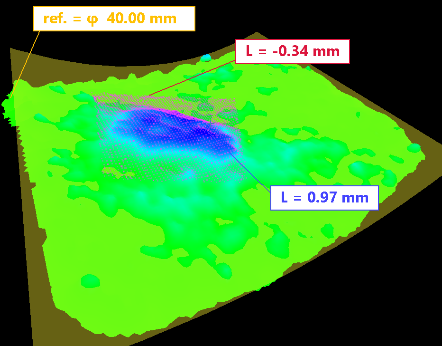

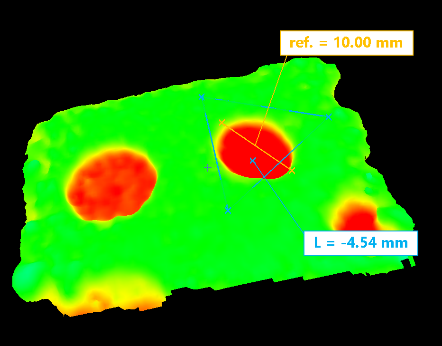

Analisi Più profondo/Più alto con il Gradiente di colori

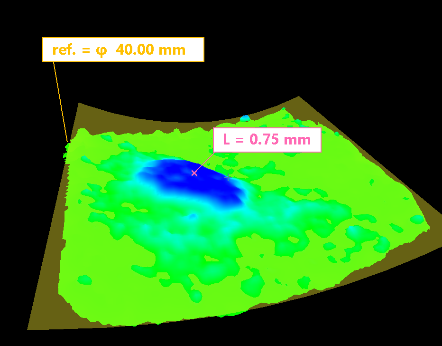

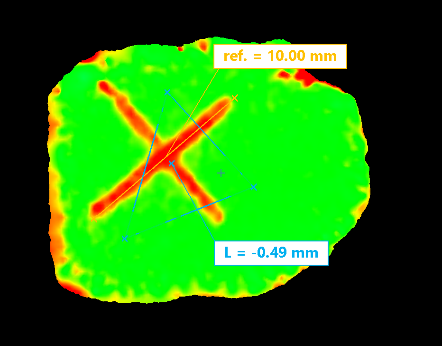

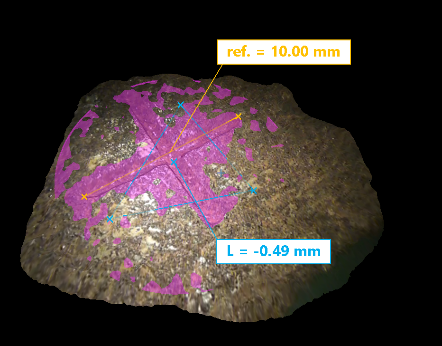

Vista 3D di un campione con un pattern incrociato artificiale. Vista 3D con Depth (profondità) misura la distanza dal designato piano in viola al punto posizionato in blu.

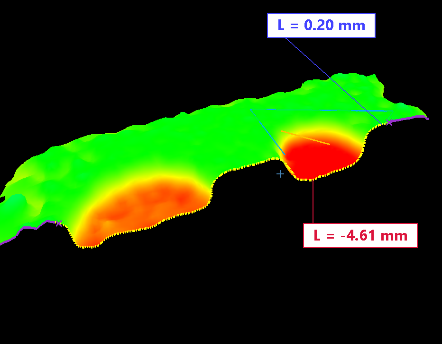

Modello 3D del campione con l'altezza e la profondità relative al piano di riferimento (viola) nell'immagine a sinistra. In rosso viene illustrata l'area negativa (più profonda) relativa al riferimento. In verde viene illustrata l'area con la stessa altezza come riferimento.

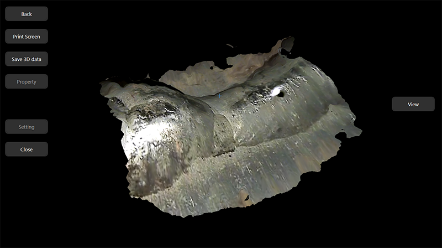

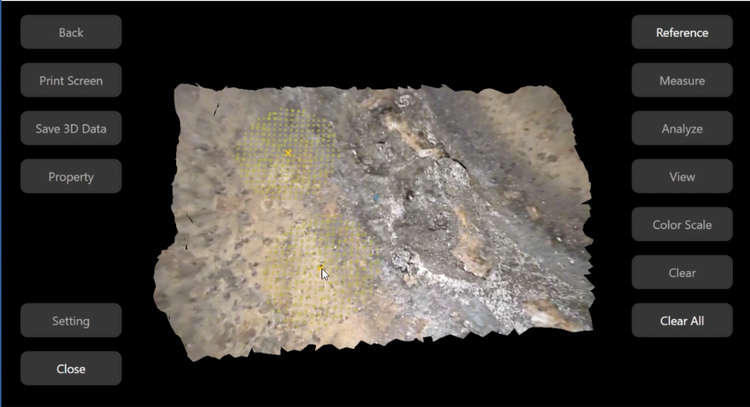

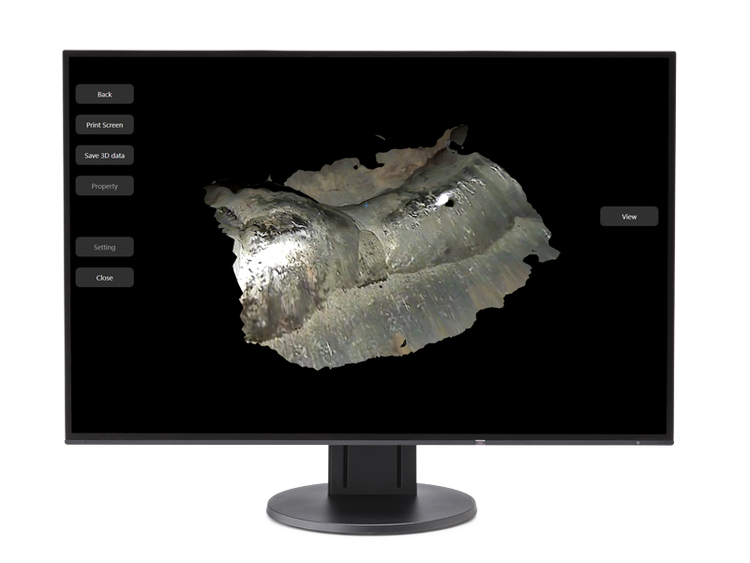

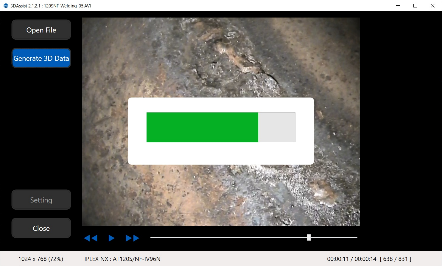

Il processo per generare un modello 3D.
Analisi Più proofndo/Più alto con il Gradiente di colori.
Minimizza tempo e apparecchiatura mediante un terminale monoculare
In passato, per acquisire immagini 3D mediante un videoscopio era necessario un adattatore terminale stereoscopico Il nostro software 3DAssist migliora questo processo in due modi:
- È possibile acquisire facilmente immagini 3D da video acquisiti durante l'ispezione
- Quando si registra un video è necessario solo un terminale monoculare standard
Questi due vantaggi permettono di risparmiare molto tempo durante l'ispezione. Invece di iniziare con un terminale monoculare, estrarre l'endoscopio per sostituirlo con un terminale stereoscopico, in modo da poter acquisire immagini 3D di possibili alterazioni, e riposizionarsi sull'area d'interesse, è possibile eseguire l'intera ispezione mediante un terminale monoculare.
Altri vantaggi includono:
- Maggiore campo visivo: I terminali monoculari hanno un campo visivo maggiore rispetto ai terminali stereoscopici, in modo da poter osservare più dettagli nelle immagini del 3DAssist
- Nessuna apparecchiatura supplementare: È sufficiente registrare un video dell'ispezione senza dover avvalersi di apparecchiature supplementari
- Semplice da usare: Effettuare l'upload del video dal videoscopio IPLEX e il software lo elabora in un'immagine 3D di facile osservazione
Strumenti di misura
Ottimizzazione dei risultati con strumenti di misura intuitivi
Gli efficienti e intuitivi strumenti di misura del software 3DAssist™ permettono di evidenziare un ulteriore livello di dettagli, mostrando i difetti nascosti in tubazioni e strutture.
Modalità di misura per gestire gli aspetti complessi delle ispezioni di tubazioni
Nelle ispezioni di tubazioni è fondamentale valutare i rigonfiamenti e gli assottigliamenti delle pareti. La modalità di misura Da Punto a Curva permette di eseguire delle precise misure di profondità e altezza, utilizzando come riferimento il contorno superficiale della tubazione. Attraverso questo metodo innovativo è possibile valutare i difetti con maggiore precisione rispetto ai metodi convenzionali.
Vista 3D di un campione rigonfiato.

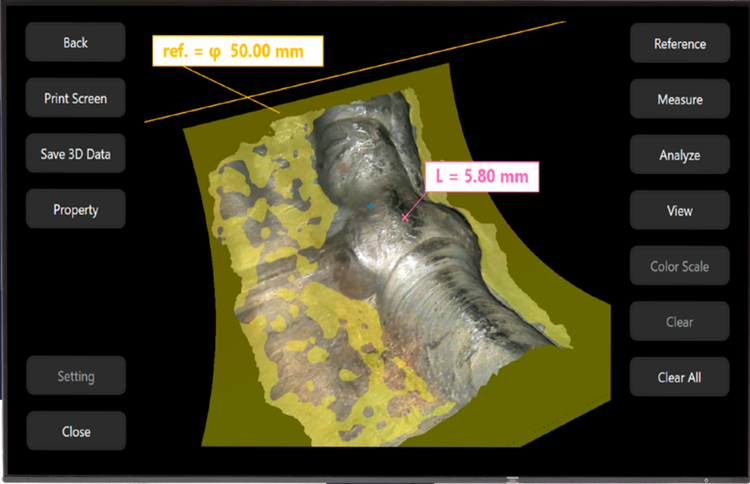

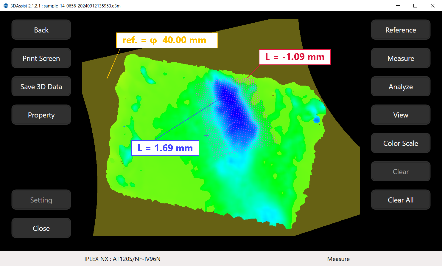

Lo stesso campione in modalità di misura Da Punto a Curva con l'analisi Gradiente colori. È possibile avere una facile comprensione delle aree più alte e più profonde mediante la funzione Gradiente di colori e posizionare il punto di misura mediante la modalità Da Punto a Curva.
Strumenti di analisi completi per ottimizzare i report
Il software 3DAssit fornisce diversi strumenti di analisi designati per migliorare significativamente la qualità dei report. Queste includono:
- Gradiente colori: Indica profondità e altezze relative alla superficie di riferimento
- Analisi profilo: Visualizza una sezione trasversale in base a un piano definito dall'utente, evidenziando la rugosità di qualunque area nel modello 3D
- Analisi più profondo/più alto: Visualizza i valori di maggiore profondità e altezza in un'area di interesse
Integrando queste informazioni quantitative nei report di ispezione permette di incrementarne la chiarezza e completezza.

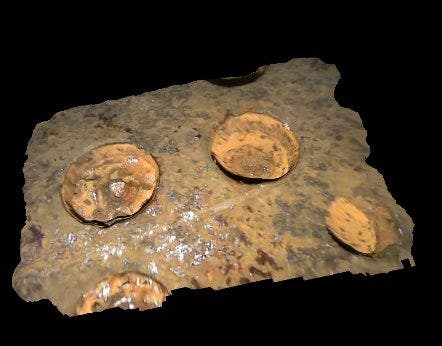

Vista 3D di un foro cieco artificiale.

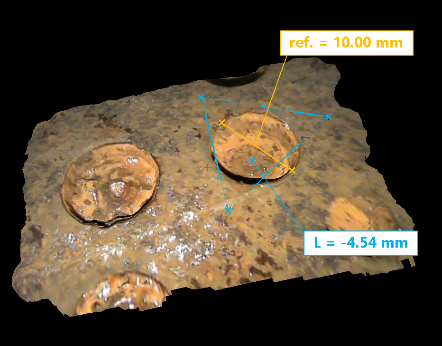

Vista 3D del foro cieco con misura della Profondità.
Vista 3D del foro cieco con misura della Profondità e Gradiente colori
Vista della sezione trasversale del foro cieco.
Semplificazione del flusso di lavoro di misura
Diversamente dagli strumenti di analisi complessi, il software 3DAssist è ottimizzato per assicurare un'intuitiva e affidabile esperienza per l'utente. Un semplice e chiaro flusso di lavoro riduce i tempi di analisi, così da poter trarre delle conclusioni precise in modo più veloce che mai.
Vista 3D di un profilo alare con la misura della Distanza e della Profondità
Forma curva dell'intero cilindro di riferimento.
Aggiornamenti e licenze
Aggiornamenti futuri gratuiti
Una serie di funzionalità sono state sviluppate per aggiungere nuove capacità operative al software. Questi aggiornamenti saranno disponibili gratuitamente se si possiede già il software. Consulta questa pagina periodicamente per ottenere maggior informazioni!
Licenze software di modellazione tridimensionale 3DAssist
Da un'opzione con prova gratuita a una a licenze multiple, offriamo diversi tipi di licenze in funzione delle esigenze del cliente. Ogni licenza viene attribuita a un'unità principale IPLEX, pertanto non sono previsti costi addizionali se si usa il software su diversi computer o se si cambia l'endoscopio.*
*L'opzione a licenze multiple non può essere usata con la stessa unità IPLEX se questa è già registrata con una licenza singola o multipla.
Specifiche tecniche
Requisiti di sistema
Windows 10 64-bit 19H1 (1903) o successivo
Windows 11
Tastiera
Schermo tattile
Videoscopi e adattatori ottici supportati
Videoscopi supportati
Colspan=2
Adattatori ottici supportati
Rowspan=4
*1 Il modello del canale operativo IPLEX NX (IV9635X1N).
*2 L'IPLEX G Lite-W non è supportato.
