NDT SetupBuilder

NDT SetupBuilder is a new PC-based software allowing to create inspection setup and visualize beam simulations. This software presents multiple features for easy, fast, and comprehensive inspection strategy elaboration that can directly be imported in the OmniScan MX2 and SX.

Software NDT SetupBuilder per i controlli non distruttivi

NDT SetupBuilder rappresenta una componente fondamentale nell'ambito della nostra serie di soluzioni controllo ad ultrasuoni automatizzate e semiautomatizzate (UT). Permette ai professionisti di controlli non distruttivi (NDT) di ridurre significativamente il tempo richiesto per configurare le ispezioni utilizzando i rilevatori di difetti OmniScan™ MX2, SX, X3 e X4 Assicurando la conformità delle configurazioni con le pertinenti norme di ispezione, il software contribuisce a minimizzare i potenziali errori di configurazione.

Vantaggi principali

Panoramica sull'interfaccia utente

L'interfaccia del software NDT SetupBuilder è basata su due griglie principali: Serie di sonde e Gruppi. Queste griglie forniscono una chiara panoramica dei parametri delle sonde, degli zoccoli, delle posizioni e dei fasci.

Delle interfacce addizionali supportano la definizione dello zoccolo e della sonda, oltre alla validazione dei parametri.

Gestione degli zoccoli e delle sonde

Il menu Zoccolo fornisce l'accesso agli zoccoli dal database Evident, includendo le dimensioni dettagliate come lunghezza, larghezza e altezza. Gli utenti possono visualizzare li zoccolo mediante le viste superiore, laterale e frontale.

Allo stesso modo l'interfaccia Sonda visualizza le sonde disponibili insieme ai rispettivi parametri dal database Evident.

Efficiente configurazione in remoto e sul posto

Attraverso l'NDT SetupBuilder, i supervisori possonod efinire le tecniche di ispezione e configurare i parametri dei fasci ultrasonori direttamente su un computer, sia in remoto che sul posto, senza la necessità di accedere a un'unità OmniScan. Una volta finalizzate, le configurazioni possono esser esportate nell'OmniScan™MX2, SX, X3 e X4, riducendo i tempi di configurazione e minimizzando gli errori operativi.

Capacità di scansione composta

Una scansione combinata a singolo gruppo permette una copertura simile a due scansioni settoriali. Il software NDT SetupBuilder supporta i fasci di scansione composti, una strategia ibrida che combina i fasci settoriali e lineari.

Vantaggi della scansione composta

  • Miglioramento della Probabilità di rilevamento
  • Migliore copertura per materiali più spessi
  • Maggiore velocità di ispezione
  • Riduzione dei tempi di configurazione e di taratura
  • Analisi dei dati accelerata

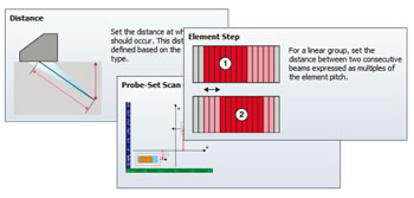

Descrizione dei comandi integrata per un utilizzo dell'interfaccia facilitato

Gli utenti possono adesso passare sopra gli elementi dell'interfaccia (es: schede, barre degli strumenti e finestre di dialogo) per visualizzare le descrizione dei comandi. Queste descrizioni dei comandi includono chiare illustrazioni e descrizioni di sintesi, rendendo il software accessibile anche nel caso di utenti con meno esperienza.

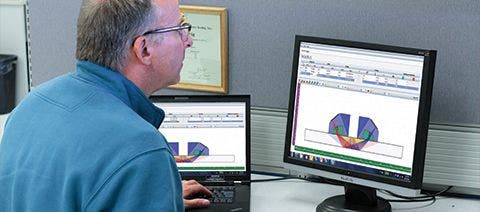

Visualizzazione 2D e 3D con RayTracing

La vista RayTracing riporta illustrazioni grafiche di componenti, sonde, zoccoli e gruppi in 2D o 3D. Gli utenti possono selezionare la vista superiore, laterale e frontale, oltre a configurare interattivamente i parametri, visualizzando allo stesso tempo le informazioni degli elementi delle sonde.

Oltre il Ray Tracing: Semplificata gestione delle configurazioni

Tutte le configurazioni create nell'NDT SetupBuilder e supportate dall'OmniScan MX2 e SX possono essere esportate come file di configurazione .ondt. Le configurazioni dei gruppi non supportati possono essere esportate come file .law, permettendo al software di fungere come calcolatrice di legge focali.

È possibile esportare le configurazioni mediante la scheda USB o SD per un'importazione diretta nell'unità OmniScan. Una volta importate è sufficiente procedere alla taratura. Così l'unità è pronta per l'ispezione senza dover utilizzare dei menu di configurazione addizionali .

Sintesi delle funzionalità

FAQ (domande frequenti) sul software NDT SetupBuilder

Per cosa viene utilizzato l'NDT SetupBuilder?
L'NDT SetupBuilder è un software per computer progettato per creare e validare le configurazioni di ispezione per i controlli a ultrasuoni phased array (PAUT), i controlli con diffrazione del tempo di volo (TOFD) e i controlli ad ultrasuoni convenzionali. Permette all'utente di pianificare, simulare e esportare le configurazioni di ispezione verso strumenti Evident/Evident come la serie OmniScan.
Posso usare l'NDT SetupBuilder senza uno strumento OmniScan?
Sì. Sebbene sia ottimizzato per un utilizzo in combinazione con gli strumenti OmniScan, l'NDT SetupBuilder può essere usato come strumento di pianificazione autonomo per la simulazione e la validazione delle configurazioni di ispezione. Tuttavia i file di esportazione per un utilizzo sul campo richiedono un hardware compatibile.
Quali formati di file può esportare l'NDT SetupBuilder?
Può esportare dei file di configurazione .ondt per un'importazione diretta nelle unità OmniScan e dei file .law quando le leggi focali devono essere precalcolate nel computer e trasferite nello strumento.
Quali tipi di ispezioni possono pianificare con l'NDT SetupBuilder?
Il software supporta le tecnologie PAUT (settoriale, lineare e scansioen combinata), TOFD e UT convenzionali. È possibile realizzare configurazioni per numerosi tipi di applicazioni come le ispezioni di saldature, la mappatura della corrosione e i materiali compositi.
L'NDT SetupBuilder include un database di sonde e zoccoli?
Sì. Il software integra una libreria di sonde e zoccoli Evident/Evident, assicurando la compatibilità e semplificando i processi di configurazione.
È possibile simulare la copertura dei fasci e i percorsi dei salti?
Certo. L'NDT SetupBuilder include le funzionalità di simulazione che permettono di visualizzare la propagazione dei fasci, la copertura dei fasci e le zone morte. Questo permette agli utenti di ottimizzare il posizionamento delle sonde e di assicurare una completa copertura delle saldature.
Il software è in grado di generare dei report?
Sì. L'NDT SetupBuilder può generare dei report di sintesi delle configurazioni in formato HTML. Questi includono delle immagini, parametri e configurazioni di dettaglio a fini di documentazione o consultazione.
Necessito una licenza o una chiavetta per usarlo?
Sì. Per utilizzare l'NDT SetupBuilder è necessario usare una chiavetta HASP USB con una licenza valida, spesso fornita con il software.
Quali sistemi operativi sono supportati.
Il software è compatibile con Windows 7, 8 e 10 (entrambi nelle versioni 32 bit e 64-bit).
In un file di configurazione possono essere inclusi diversi piani di scansione?
Sì. È possibile creare diversi gruppi di scansione con una configurazione (es: un gruppo PAUT per l'ispezione di saldature e un gruppo TOFD per il rilevamento della radice), rendendola efficiente per le ispezioni complesse.
