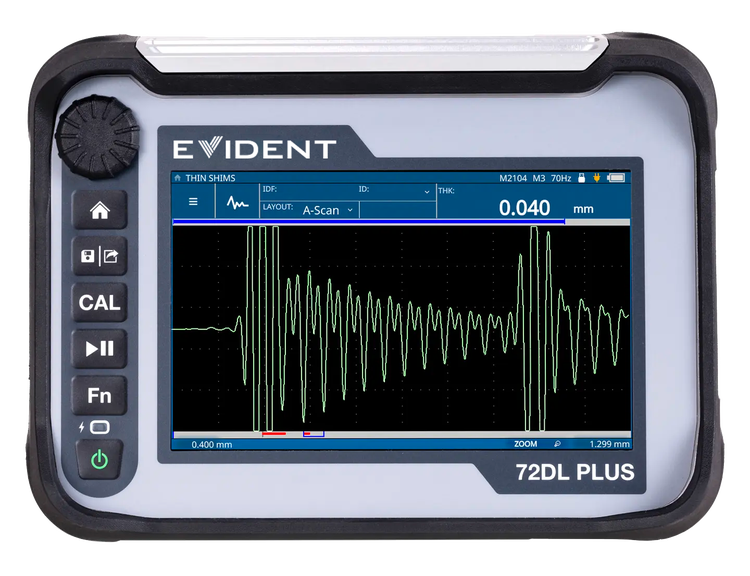

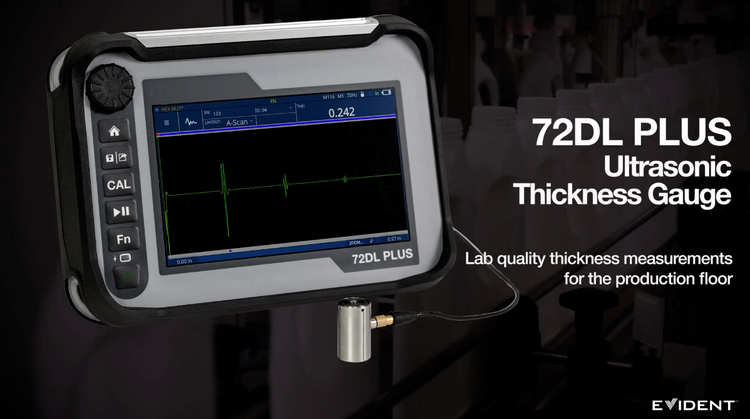

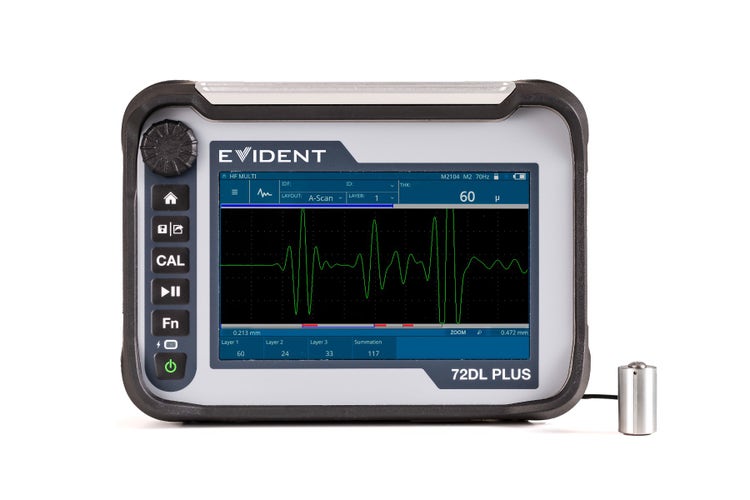

Misuratore di spessori a ultrasuoni 72DL PLUS™ Misure a alta velocità, alta frequenza e alta precisione

Caratteristiche del 72DL PLUS in sintesi

• Display ampio e ad alta leggibilità: Display WVGA touch screen a alta risoluzione da 177,8 mm (7")

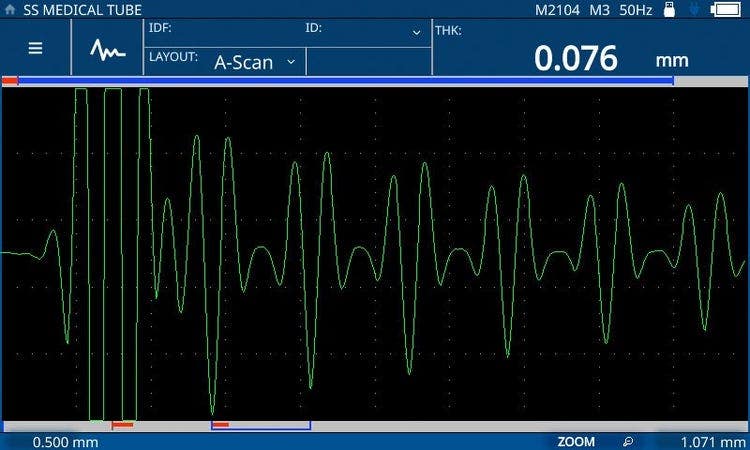

• Layout versatili: Layout di misura A-Scan, B-Scan, A/B-Scan, Trend e Zoom per una precisa rappresentazione delle variazioni di spessore
• Ispezione guidata: La mappatura della componente interattiva con le posizioni di misura dello spessore (TML) mostra una veloce rappresentazione dello stato e della qualità d'ispezione

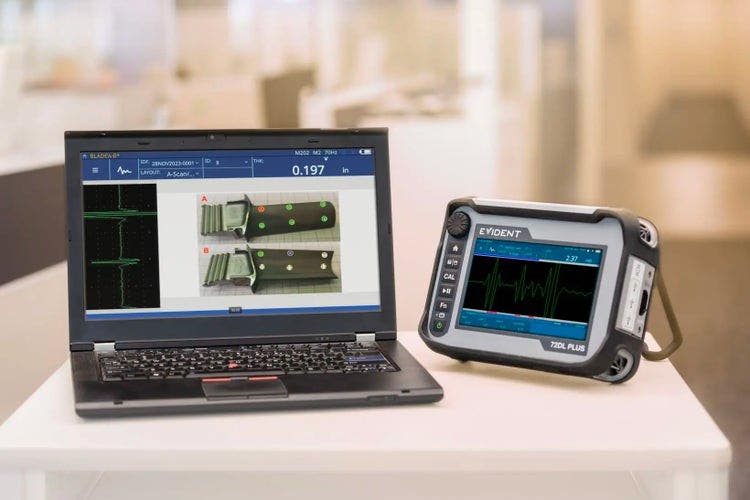

• Gestione e analisi dei dati di ispezione: Datalogging interno e PC Interface Application per una più rapida acquisizione e consultazione dei dati
• Connesso: Supporto dei collegamenti wireless LAN
• Facile configurazione delle applicazioni: Creazione di applicazioni personalizzate per la riduzione dei tempi di configurazione dello strumento per le ispezioni di routine

Interfaccia utente intuitiva con un display ampio e ad alta leggibilità

• Angolo visivo ampio per una visibilità eccezionale nella maggior parte delle condizioni ambientali
• Touch screen full color da 177,8 mm (7") per un'accessibilità ai layout di configurazione e di misura
• Configurazione guidata per una facile modifica delle impostazioni in base alle proprie necessità

Un misuratore di spessori a ultrasuoni per gli ambienti industriali

• Progettato in conformità al grado di protezione IP65 per una resistenza alla polvere e all'umidità
• Testato per le cadute (MIL-STD-810G) per una maggiore resistenza in seguito a cadute e per una riduzione dei costi di riparazione
• Misure affidabili in un ampio intervallo di temperature operative: da –10 °C a 50 °C
• Portabile nelle aree di produzione con un peso di soli 2,1 kg
• Di facile controllo attraverso il touch screen, i tasti di controllo e la manopola di regolazione
• Può operare in ambienti interni-esterni, su un piano di lavoro con una cinghia pettorale a quattro punti di fissaggio o una tracolla

Misura lo spessore di un massimo di sei strati in materiali di rivestimento multistrato come vernice, plastica e altri materiali

Flusso di lavoro

Acquisizione e elaborazione dei dati degli spessori più veloce

Tutti i modelli 72DL PLUS™ integrano un sistema di datalogging con una capacità di memoria massima di 2 GB, unitamente a delle pratiche funzionalità di gestione dei file.

• Tastierino alfanumerico on-screen per l'attribuzione di nomi ai file e la modifica di intestazioni di report per un'ottimizzazione del lavoro
• Il menu File Manager permette di semplificare le seguenti operazioni: consultare e modificare i file delle applicazioni; consultare e eliminare i file di dati delle ispezioni; visualizzare la percentuale di completamento dell'ispezione; richiamare il file una volta che viene identificato
• Collegamento di un interruttore a pedale per un'attivazione a mani libere della funzione di salva/invia dei dati

Facile configurazione dell'applicazione per le misure di spessore di routine

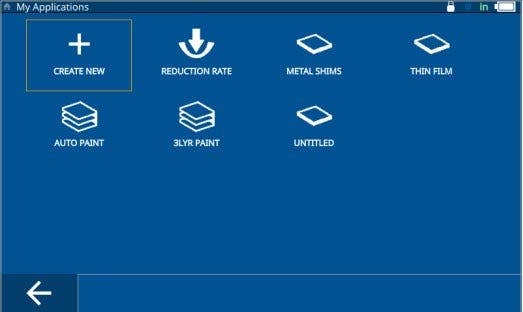

Per le applicazioni di routine su componenti semplici o complesse, è possibile memorizzare e richiamare le configurazioni nel menu My Applications, in modo da semplificare il processo di configurazione dello strumento. Questo riduce la selezione manuale e le regolazioni di configurazione prima di ogni ispezione, permettendo di realizzare misure efficienti e affidabili.

Ottieni i risultati in modo veloce attraverso l'ispezione guidata standardizzata

Attraverso il modello personalizzato interattivo, l'operatore può svolgere l'attività in modo più veloce e fluida seguendo l'ispezione guidata standardizzata nel misuratore. I supervisori hanno adesso maggior garanzie che l'attività di ispezione sia svolta in modo efficiente, attraverso il monitoraggio della qualità e dell'avanzamento delle ispezioni di spessori in corso.

• Risparmio di tempo e risorse per la formazione degli operatori: È possibile creare delle mappature e delle configurazioni una volta per componenti personalizzate, trasferendole successivamente a tutti i propri strumenti, cosicché tutti gli operatori possano seguire lo stesso processo per valutare in modo affidabile gli spessori delle componenti
• Riporre fiducia nelle proprie ispezioni di spessori: È possibile avere la certezza che si sono acquisiti i dati in ogni punto di ispezione richiesto per la misura di spessori; l'avanzamento dell'ispezione è apprezzabile mediante i punti di ispezione codificati cromaticamente per ogni fase ispettiva (prima della misura, posizione di misura di spessori attiva (TML), dopo la misura e allarmi-perdita del segnale (LOS)
• Ripetizione delle acquisizioni di misura di spessori in base alle proprie esigenze: È possibile confermare velocemente delle misure non conformi alla specifiche identificate da letture di perdite del segnale e allarmi

Tracciamento e visualizzazione delle variazioni degli spessori con i layout di misura versatili

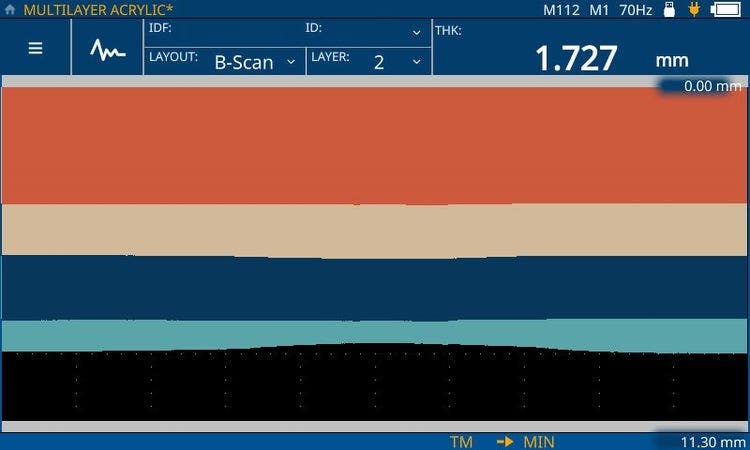

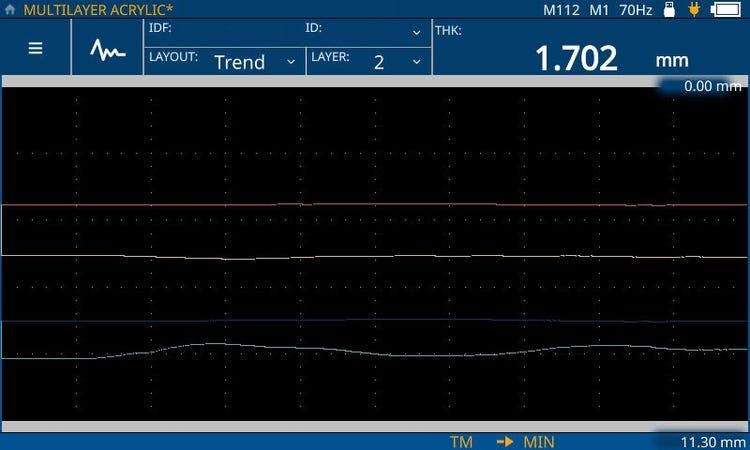

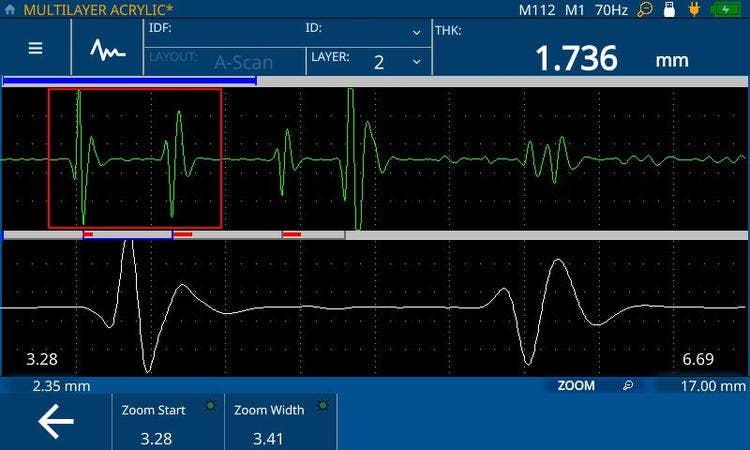

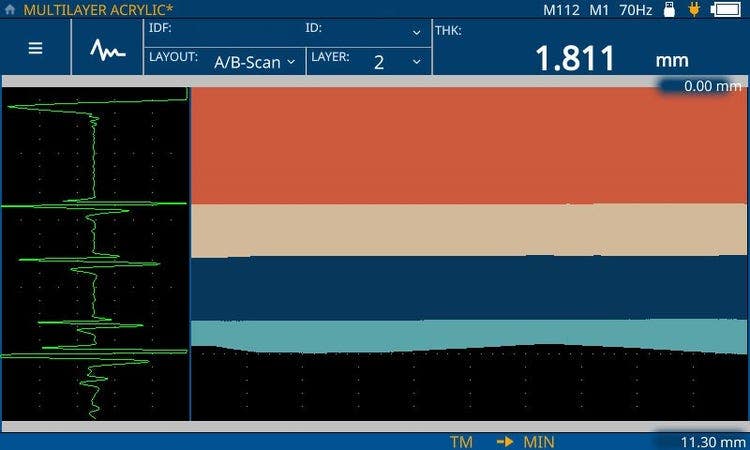

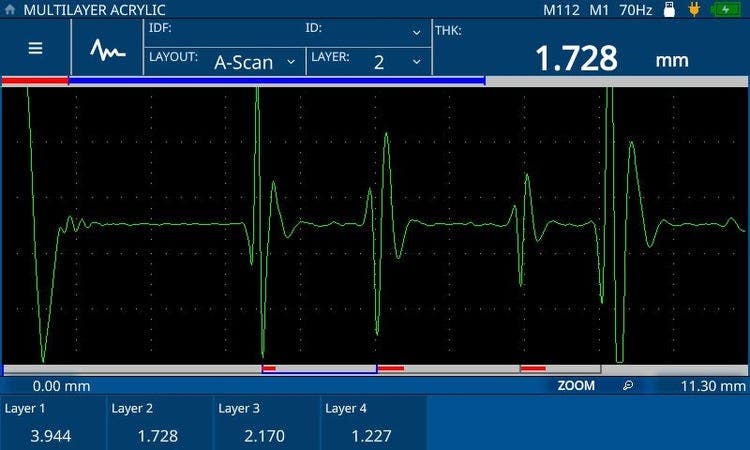

Tutti i modelli 72DL PLUS includono cinque layout di misura, in modo che le variazioni di spessori su un materiale da misurare può essere tracciato e visualizzato con precisione.

Miglioramento della qualità dei prodotti con la gestione e l'analisi dei dati di ispezione

È possibile acquisire più dati di ispezione per controllare in modo più efficace la qualità dei prodotti. L'applicazione di interfaccia PC integra gli strumenti di creazione, gestione, condivisione e analisi per supportare la presa di decisioni basate sui dati nell'area di produzione. Per mantenere costante la qualità dei processi e migliorare i processi è possibile monitorare le tendenze degli spessori, le problematiche puntuali relative alla qualità e generare i report.

• Monitoraggio dei cambiamenti delle tendenze degli spessori: Permette di analizzare i punti dei dati nelle statistiche, i trendline e le viste degli istogrammi
• Problematiche relative alla qualità: Permette di verificare gli eventi passati di una componente o dei punti di misura in diverse componenti nel dashboard di analisi
• Valutazione della qualità di ispezione: Permette di organizzare i dati e i file di applicazioni da diversi misuratori in una singola posizione di archiviazione
• È possibile la generazione di report di ispezione di misura in un formato PDF per singole componenti o per l'intera linea produttiva mediante modelli personalizzabili
• Veloce e semplice registrazione dei dati: Permette di supportare il trasferimento di dati mediante USB e Wi-Fi® per ridurre errori e bias durante l'archiviazione dei dati; i dati possono essere esportati in Excel per delle analisi più approfondite

Applicazioni

Misure di spessori veloci e precise per numerose applicazioni

Lo strumento 72DL PLUS™ può essere usato come misuratore di spessori di vernice, misuratore di spessori di vernice o misuratore di spessori di materiale. Indipendentemente dall'applicazione, il misuratore permette di realizzare delle misure affidabili con qualità di laboratori ad alta velocità per massimizzare la produttività nell'area di produzione.

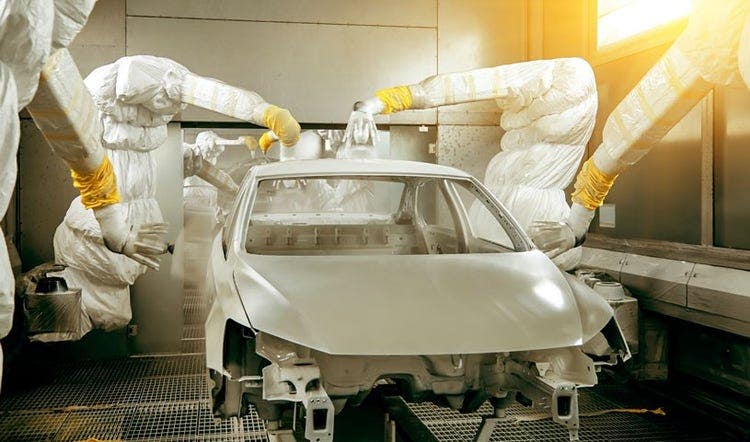

Settore automobilistico

Misuratore di spessori di vernice per automobili e altri veicoli

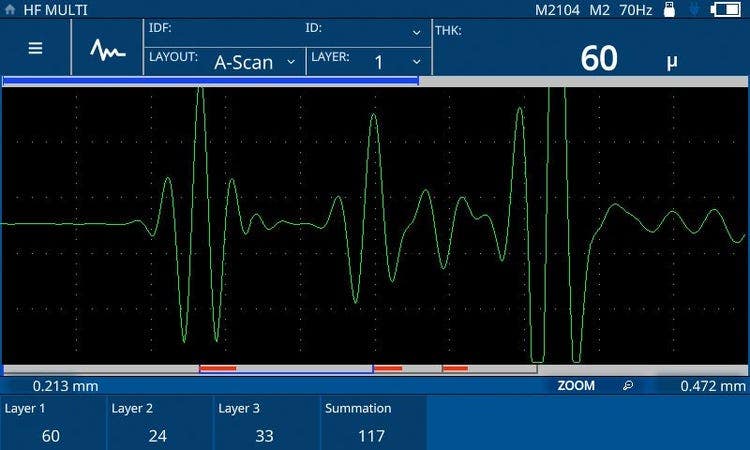

• Precise misure di spessori di vernice nel settore automobilistico

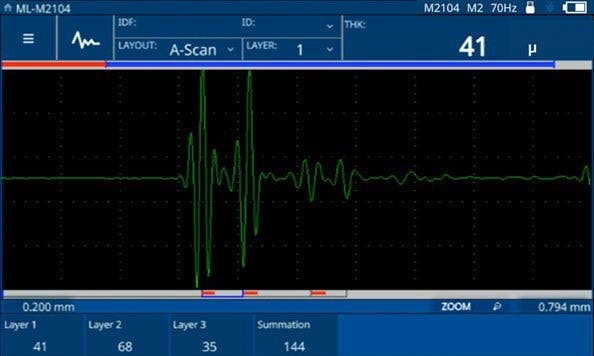

• Misura fino a un massimo di 6 strati

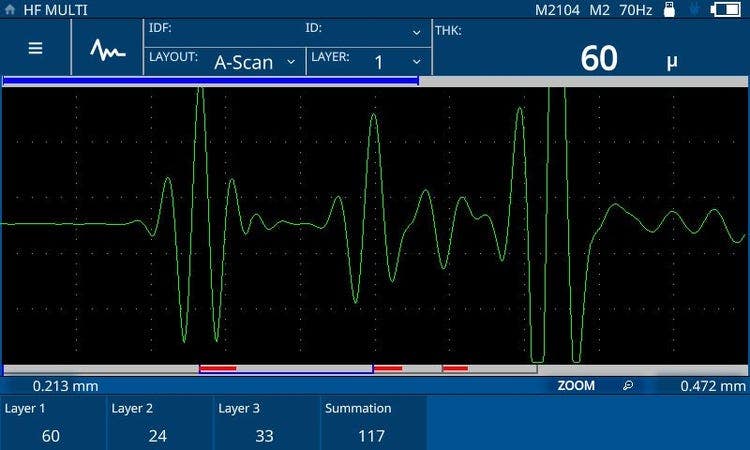

• Visualizzazione simultanea di tutte le misure degli strati di vernice

Aerospaziale

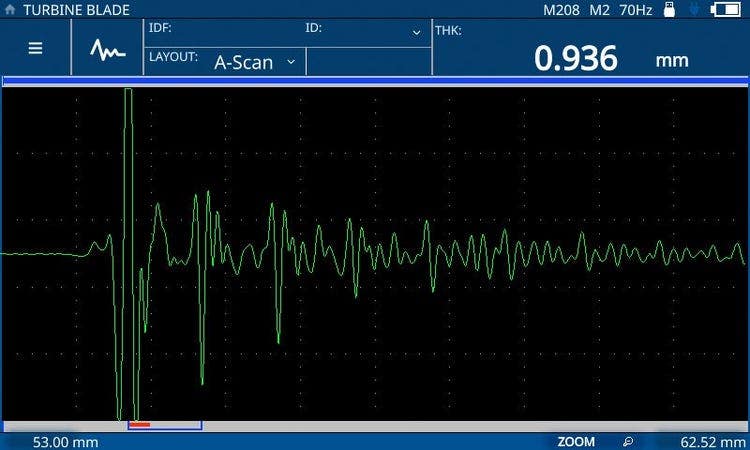

• Misure veloci per la produzione di pale di turbine
  • Ispezione e riparazione di pale di turbine
• Ispezione di finestrini di aerei
• Vernice e rivestimenti di componenti aerospaziali
  • Spessori di materiali di rivestimento a strato singolo e multiplo di componenti aeronautici in materiali compositi
  • Misura di rivestimenti di radome di aerei in materiali compositi
  • Misura di pannelli di materiali compositi e alluminio

Produzione generale

Scegli il misuratore

Scegli il modello di misuratore di spessori che soddisfa meglio le tue necessità

È possibile scegliere tra i modelli a frequenza Standard e Alta frequenza con l'opzione software di Misura Multistrato, in funzione del tipo di applicazione.

Modello con frequenza Standard: Permette la realizzazione di misure di spessori affidabili a alta velocità (velocità di misura di 2 kHz e una frequenza di visualizzazione di 60 Hz per l'A-scan) mediante i trasduttori a singolo elemento con un intervallo di frequenza compreso tra 0,2 a 30 MHz

Modello con Alta frequenza: Include tutte le funzionalità del modello con frequenza Standard, oltre al supporto della frequenza del trasduttore di 125 MHz per la misura di materiali ultra-sottili

Funzionalità di misura Multilayer: Visualizzazione simultanea di un massimo di sei misure multistrato

Scegli i trasduttori

Il misuratore di spessori a ultrasuoni 72DL PLUS è compatibile con i trasduttori a ultrasuoni a singolo elemento con una frequenza massima di 125 MHz:

• Intervallo di 0,2–30 MHz del modello a frequenza Standard e ad Alta frequenza per la misura a alta velocità di materiali per dei risultati rapidi
• Intervallo di 20–125 MHz del modello a Alta frequenza per la misura di materiali ultra-sottili
