LSAW
I tubi con saldature a arco sommerse longitudinali (LSAW) sono prodotti da lamine in acciaio piegate e stampate che vengono in seguito unite nei bordi mediante una saldatura a arco sommersa su entrambi i lati. In genere sono usati nell'industria Oil & Gas per le tubazioni adibite al trasporto di idrocarburi su lunghe distanze.
LSAW Tube Inspection System
Panoramica
I tubi con saldature a arco sommerse longitudinali (LSAW) sono prodotti da lamine in acciaio piegate e stampate che vengono in seguito unite nei bordi mediante una saldatura a arco sommersa su entrambi i lati. In genere sono usati nell'industria Oil & Gas per le tubazioni adibite al trasporto di idrocarburi su lunghe distanze.

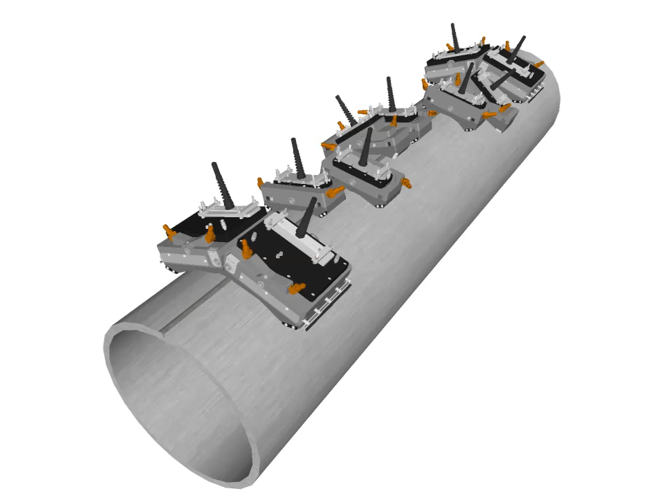

Sistema di ispezione di saldature a arco sommerse longitudinali (LSAW) Evident
La soluzione di ispezione delle saldature e delle tubazioni a alta performance LSAW Evident impiega delle sonde phased array ad ultrasuoni integrate in un sistema di controllo completamente automatizzato per soddisfare i rigorosi requisiti delle ispezioni volumetriche delle saldature. Il sistema LSAW aiuta i produttori a assicurare la qualità delle tubazioni con saldature a arco sommerse longitudinali, inoltre può essere adattato per soddisfare le diverse necessità di produttori di tubi per il trasporto di prodotti petroliferi (OCTG - oil country tubular goods).
Requisiti di ispezione delle tubazioni LSAW

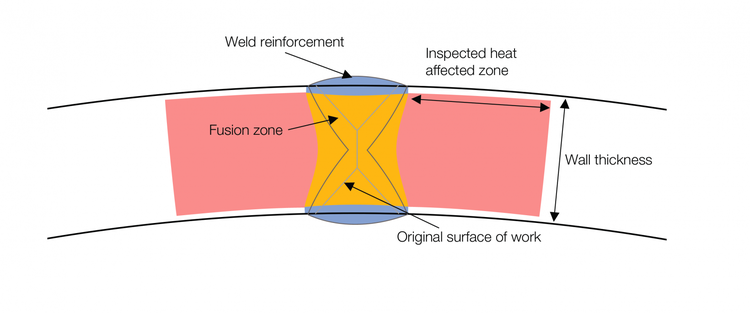

Il sistema LSAW è costruito per soddisfare i requisiti di ispezione delle tubazioni prodotte stabiliti dalle norme internazionali. Il sistema permette di ispezionare il volume totale della saldatura in tubazioni con diametro esterno compreso tra 304,8 mm e 2032 mm (tra 12 in. e 80 in.) , oltre alla zona influenzata termicamente (HAZ).
Difetti rilevati:
- Cricche trasversali e longitudinali (fino a 3 mm [0,12 in.] di diametro interno e esterno per ogni lato)
- Fusione incompleta, penetrazione incompleta e penetratori in base allo spessore della parete (DEP standard*)
- Difetti da laminazione nell'HAZ (fino a 75 mm [3 in.] per ogni lato della saldatura)
Caratteristiche della soluzione all'avanguardia automatizzata LSAW
L'integrazione del sistema di ispezione LSAW nel processo di controllo qualità permette ai produttori di:
- Minimizzare la dipendenza dalle capacità dell'operatore grazie alla taratura automatica del sistema
- Rilevare i difetti a una normale velocità di produzione attraverso periodiche verifiche della taratura
- Limitare le dimensioni generali della testata di ispezione
- Ottimizzare il rilevamento con la visualizzazione di scansione 2D
- Ridurre i tempi di sostituzione e configurazione delle sonde attraverso la funzionalità automatica di posizionamento delle sonde e di'orientazione dei fasci phased array
