Magnetic Flux Leakage Probes
Sonde a flusso magnetico disperso
Soluzioni NDT
TFB - Fissate

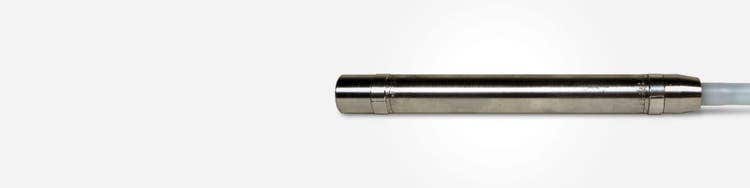

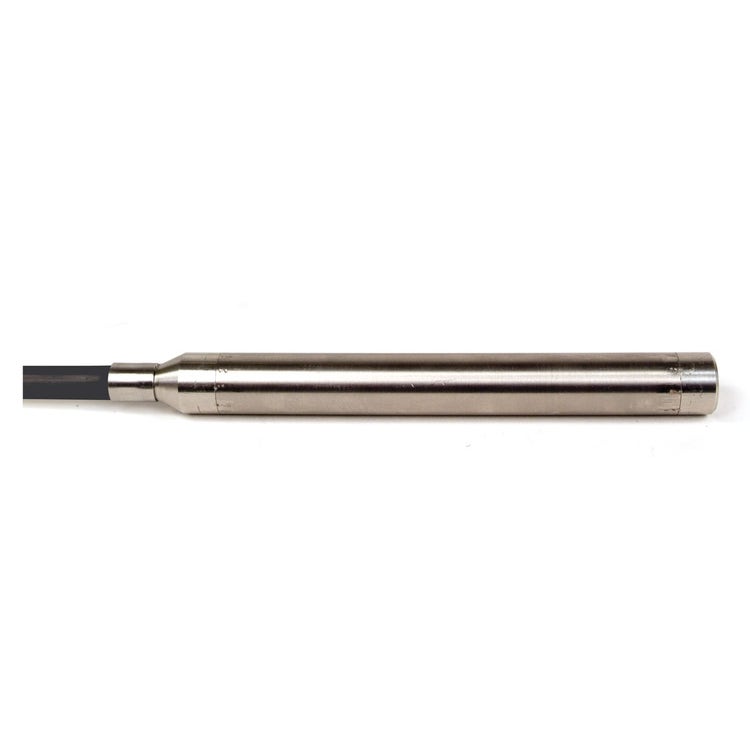

Le sonde a flusso magnetico disperso possiedono una capacità magnetica ottimizzata per un alta saturazione di qualità superiore. Gli anelli protettivi sostituibili assicurano una maggiore resistenza all'usura. Queste sonde sono ideali per l'ispezione dei tubi di raffreddamento dell'aria (dotati di alette in alluminio) e per il rilevamento di cricche circonferenziali.
Caratteristiche
- Struttura magnetica avanzata ottimizzata per un'alta saturazione.
- Migliore resistenza all'usura e anelli per la protezione dall'usura sostituibili.
- Capacità di rilevamento di difetti volumetrici dall'esterno.
- Adatto per sistemi di raffreddamento alettati.
Veloce è meglio: Minori tempi di esecuzione
L'elenco di sonde riportate di seguito sono disponibili in magazzino per una consegna veloce. Se la sonda desiderata non è indicata, consultare la colonna "Diametro della sonda alternativo" nel Catalogo delle sonde per le ispezioni di tubi per trovare un diametro della soda alternativo.
| Codice fabbricante | Codice di riferimento | Diameter | |
| mm | in. | ||
| TFB-120-N20 | U8280231 | 12 | 0,472 |
| TFB-132-N20 | U8280135 | 13,2 | 0,520 |
| TFB-170-N20 | U8280137 | 17 | 0,669 |
| TFB-179-N20 | U8280111 | 17,9 | 0,705 |
| TFB-187-N20 | U8280246 | 18,7 | 0,736 |
| TFB-198-N20 | U8280361 | 19,8 | 0,780 |
| TFB-242-N20 | U8280099 | 24,2 | 0,953 |
Sonde Standard e Personalizzate (su ordinazione)
Utilizzare le sigle e lo schema successivi per formare il codice fabbricante personalizzato.
| Tipo di sonda | Diametro della sonda (uso dei mm nell'identificativo) | Lunghezza del cavo | ||
| Diametro per codice fabbricante | mm** | in.** | ||
| TFB: Sonda Flusso Magnetico Disperso | 120* | 12,0 | 0,472 | 20 m (65 ft) 30 m (100 ft) |
| 132* | 13,2 | 0,520 | ||
| 161* | 16,1 | 0,634 | ||
| 170* | 17,0 | 0,669 | ||
| 179 | 17,9 | 0,705 | ||
| 187 | 18,7 | 0,736 | ||
| 198 | 19,8 | 0,780 | ||
| 229 | 22,9 | 0,902 | ||
| 242 | 24,2 | 0,953 | ||
| 283 | 28,3 | 1,114 | ||
| 296 | 29,6 | 1,165 | ||
* Le sonde a minore diametro possiedono una minore sensibilità per i difetti esterni visto che la sezione centrale della sonda è molto più piccola della sezione del tubo. Tuttavia la sensibilità dei difetti interni è sempre molto elevata.
** Queste sonde hanno un diametro totale leggermente maggiore rispetto all'indicazione del codice fabbricante.
Selezione della sonda MFL in base alle dimensioni del tubo
Guida alla scelta delle sonde MFL a alta saturazione (modello TFB) per le comuni dimensioni di tubi in acciaio al carbonio
Avviso: Se nei tubi sono presenti residui per l'ispezione potrebbe essere necessaria una sonda di dimensioni minori. Evident non è responsabile per la selezione di una sonda che non risulti compatibile con la vostra applicazione. Se si necessita assistenza, contattare un rappresentante Evident.
Esempio: Per un tubo da un pollice con uno spessore della parete di 2,41 mm, la sonda idonea sarebbe la TFB-187-N20. Questa sonda ha un diametro totale di 19,4 mm e mezzi anelli in acciaio temprato sostituibili.
| Diametro per l'ID della sonda - mm (in.) | |||||||||||||
| Dimensioni dei tubi | 12.0 (0.472) | 13.2 (0.520) | 16.1 (0.634) | 17.0 (0.669) | 17.9 (0.705) | 18.7 (0.736) | 19.8 (0.780) | 22.9 (0.902) | 24.2 (0.953) | 28.3 (1.114) | 29.6 (1.165) | ||
| DE mm (in.) |
BWG | Spess. par. (WT) mm (in.) |
Diametro totale (compreso il sistema di protezione all'usura) - mm (in.) | ||||||||||
| Da 12,5 a 12,8 (da 0,49 a 0,50) |
Da 13,7 a 14,0 (da 0,54 a 0,55) |
Da 16,6 a 16,9 (da 0,65 a 0,66) |
18 (0.71) |
18,7 (0.73) |
19,4 (0.77) |
20,5 (0.81) |
23,8 (0.94) |
25,1 (0.99) |
29,2 (1.15) |
30,5 (1.20) |
|||
| 19 (0.75) | 16 | 1.65 (0.065) | ● | ||||||||||
| 14 | 2.11 (0.083) | ● | |||||||||||
| 13 | 2.41 (0.095) | ● | ●● | ||||||||||
| 12 | 2.77 (0.109) | ● | |||||||||||
| 25.4 (1.0) | 16 | 1.65 (0.065) | ● | ||||||||||
| 15 | 1.83 (0.072) | ● | |||||||||||
| 14 | 2.11 (0.083) | ● | |||||||||||
| 13 | 2.41 (0.095) | ●● | ● | ||||||||||
| 12 | 2.77 (0.109) | ● | |||||||||||
| 11 | 3.05 (0.12) | ● | |||||||||||
| 10 | 3.40 (0.134) | ●● | ● | ||||||||||
| 9 | 3.76 (0.148) | ● | |||||||||||
| 31.75 (1.25) | 13 | 2.41 (0.095) | ● | ||||||||||
| 12 | 2.77 (0.109) | ● | |||||||||||
| 11 | 3.05 (0.12) | ● | |||||||||||
| 10 | 3.40 (0.134) | ● | |||||||||||
| 38.1 (1.5) | 12 | 2.77 (0.109) | ● | ||||||||||
| 11 | 3.05 (0.12) | ● | |||||||||||
| 10 | 3.40 (0.134) | ● | |||||||||||
| 9 | 3.76 (0.148) | ● | |||||||||||
| Sistema di protezione dall'usura | Elementi in carburo (fissi) | Mezzi anelli in acciaio temprato (sostituibili) | |||||||||||
● Questa è la dimensione della sonda consigliata
●● Questa dimensione può essere usata se non si ha la dimensione consigliata.
