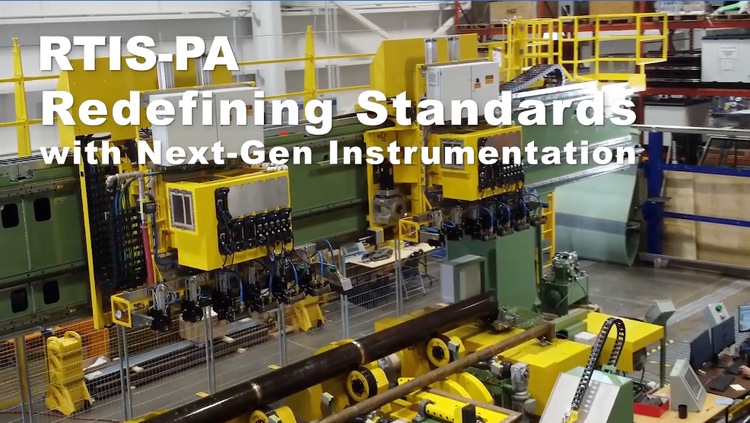

RTIS: Sistema d'ispezione rotante per tubi
Sistema di ispezione rotante per tubi (RTIS) è una soluzione all'avanguardia che integra sonde phased array in un sistema di controllo completamento automatizzato per soddisfare le rigorose esigenze relative alle ispezioni di volumi e superfici. I vantaggi principali includono:
Sistema di ispezione rotante per tubi (RTIS) è una soluzione all'avanguardia che integra sonde phased array in un sistema di controllo completamento automatizzato per soddisfare le rigorose esigenze relative alle ispezioni di volumi e superfici. I vantaggi principali includono:
- Dipendenza minima dalle capacità dell'operatore mediante la taratura automatica
- Rilevamento dei difetti alla velocità di produzione con le verifiche di taratura
- Utilizzo da parte delle principali compagnie petrolifere
- Rilevamento di difetti obliqui per soddisfare le norme industriali applicate e in corso di approvazione
- Massimo rendimento del sistema attraverso le funzionalità di mappatura 2D e di ispezione all'estremità dei tubi
Il sistema è progettato per essere di facile uso in modo da assicurare la qualità dei tubi saldati elettricamente a resistenza e in continuo. Esso include:
- Gestione del progetto dedicato
- Strumento, sonde e componenti meccaniche
- Sistema di gestione dell'acqua
- Software
- Messa in servizio, formazione e supporto post-vendita

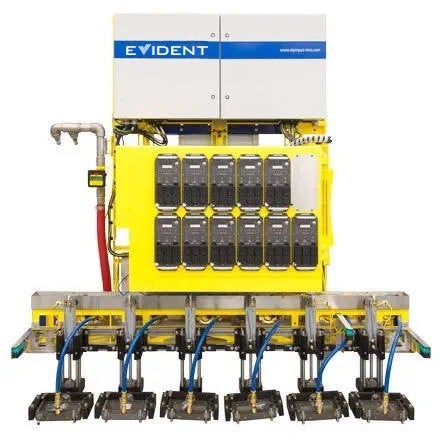

Ispezione completa di tubi
Ispezione di difetti longitudinali, trasversali, obliqui e da laminazione oltre alla misura degli spessori.
- Innovativo zoccolo ad acqua con molti gradi di libertà per gestire il movimento dei tubi e fornire un accoppiamento eccellente
- Progettato per lasciare solo delle ridotte parti non ispezionate alle estremità dei tubi
- Taratura automatica per ottenere risultati ripetibili
- Alta sensibilità in difetti di riferimento di ridotte dimensioni con un rapporto segnale-rumore maggiore di 12 dB
- Impiegato per soddisfare le norme di ispezione (API-5CT e API-5L)
Longitudinale
Trasversale
Obliquo
Massimizzazione della produttività
Il sistema è adattabile e può essere configurato per adeguarsi a diversi tipi di ispezione.
- Il numero di testate di ispezione e di componenti elettroniche può essere adattato per soddisfare il livello di produttività necessario
- Fino a quattro aperture per sonda phased array utilizzabili simultaneamente
- Ampia sovrapposizione di scansione meccanica in grado di coprire fino a 120 mm/r

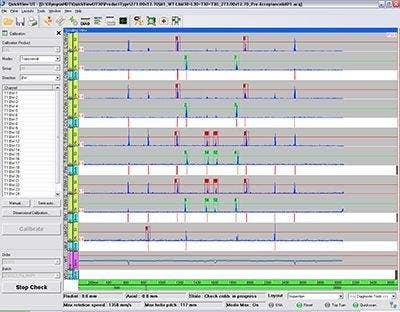

Taratura automatica
Per realizzare un'ispezione completa ogni sonda phased array deve essere tarata. Durante la taratura le aperture di ogni sonda passano su un difetto noto e il livello del guadagno della sonda viene regolato automaticamente. Questa funzione permette agli utenti di eseguire e validare una taratura precisa per ogni legge focale, in modo da risparmiare tempo senza doversi affidare alle capacità dell'operatore.
- Tutte le sonde possono essere tarate in una singola sequenza automatica
- Verifica della taratura eseguita in normali condizioni produttive
- Ogni difetto di riferimento viene validato per assicurare il rilevamento al di sopra del livello di allarme
- I risultati sono visualizzati in una vista di mappatura della saldatura e in una rappresentazione temporale di facile interpretazione
Software e unità di acquisizione
Delle sonde phased array, una potente unità di acquisizione e un software avanzato si combinano operativamente in un sistema di ispezione potente e di facile uso.

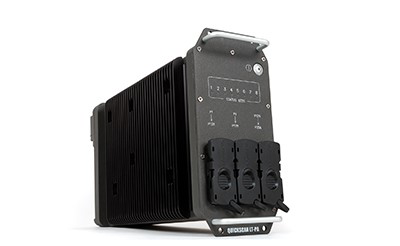

Unità di acquisizione Phased Array
Il modulo QuickScan™ PA 32:256 soddisfa le esigenze del grado di protezione IP55 ed è progettato per essere integrato facilmente negli ambienti di stabilimenti industriali.
Facilità di configurazione

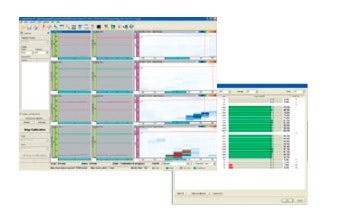

Il software QuickView facilita la configurazione del sistema oltre all'acquisizione e alla gestione dei dati.
La procedura guidata software è di facile utilizzo per creare le configurazioni per ogni dimensione delle componenti. I parametri di taratura e di configurazione dell'ispezione per ogni diametro di tubo sono salvati e facilmente recuperabili. I risultati finali sono fusi e visualizzati per differenziare chiaramente i tubi accettati e rifiutati.
- Veloce accesso alle configurazioni di ispezione predefinite
- La funzionalità software di procedura guidata semplifica la creazione di nuove configurazioni
- Accesso limitato a alcuni utenti per ridurre al minimo gli errori degli operatori
- Informazioni di taratura e di ispezione registrate a fini di tracciabilità
- I file di acquisizione sono creati per ogni tubo ispezionato, potendoli salvare localmente o in remoto
- Strumenti di personalizzazione della creazione di report e di gestione avanzata dei processi
Risultati chiari
Quando l'ispezione è completata i risultati vengono combinati e visualizzati per differenziare chiaramente i tubi accettati e rifiutati.
- Risultati di ispezione di facile interpretazione con rappresentazioni temporali in tempo reale
- Veloce riconfigurazione modificando le dimensioni dei tubi
- Allarmi precisi e creazione di report
- Software di gestione che combina e archivia i dati in un database comune oltre a centralizzare i risultati visualizzandoli in un'unica postazione computer.
- Semplice integrazione di due sistemi in linea di produzione
Specifiche tecniche
244,4 mm : 0,25 m/s
406,4 mm : 0,15 m/s
Fori passanti (TDH - through-drilled hole) da 3,2 mm e 1,6 mm e foro a fondo piatto (FBH - flat bottom hole) da 6,35 mm
Intagli T e Ob: < 3 dB
TDH da 3,2 mm e FBH da 6,35 mm: < 4 dB
