TEIS
Il Sistema di ispezione delle estremità dei tubi (TEIS) Olympus rappresenta un'alternativa ai convenzionali sistemi di ispezione per la produzione di tubi che non permettono il controllo di una parte ad entrambe le estremità dei tubi. Il TEIS assicura un'ispezione phased array (PA) a alta qualità nelle estremità non sottoposte a controllo di tubi, saldate e non saldate, con diversi diametri e spessori della parete, mediante prestazioni di rilevamento equivalenti al nostro Sistema di ispezione rotante per tubi (RTIS). Inoltre è disponibile un'opzione di controllo a ultrasuoni convenzionale (UT).
Tube End Inspection System
Overview

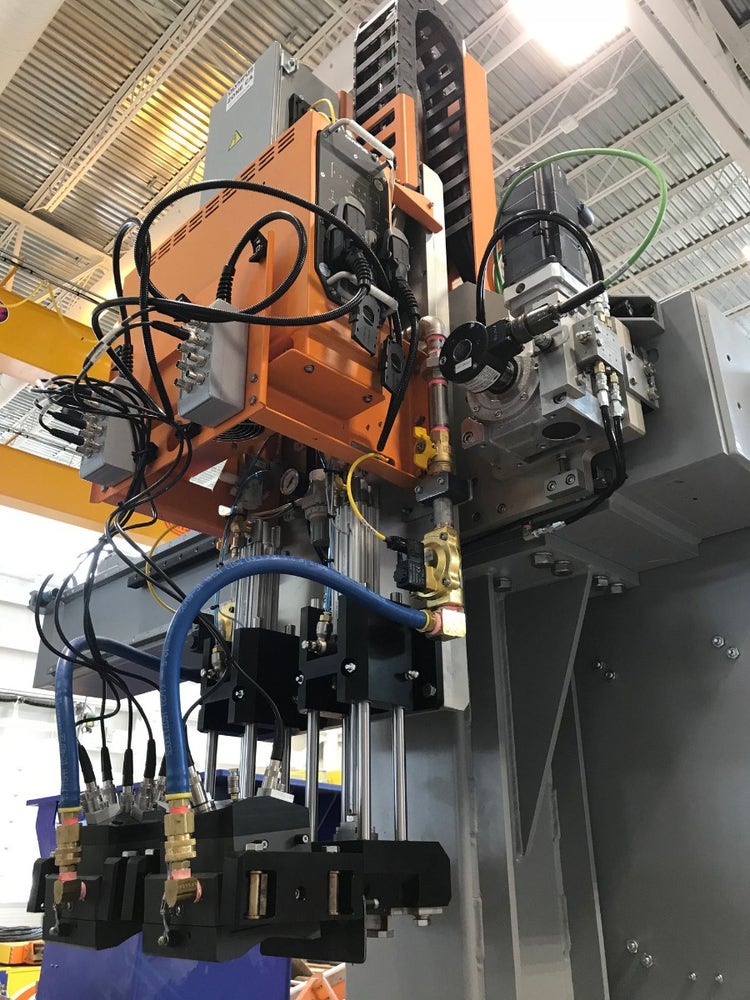

Il Sistema di ispezione delle estremità dei tubi (TEIS) Evident rappresenta un'alternativa ai convenzionali sistemi di ispezione per la produzione di tubi che non permettono il controllo di una parte ad entrambe le estremità dei tubi. Il TEIS assicura un'ispezione phased array (PA) a alta qualità nelle estremità non sottoposte a controllo di tubi, saldate e non saldate, con diversi diametri e spessori della parete, mediante prestazioni di rilevamento equivalenti al nostro Sistema di ispezione rotante per tubi (RTIS). Inoltre è disponibile un'opzione di controllo a ultrasuoni convenzionale (UT).
Soluzione all'avanguardia di ispezione delle estremità dei tubi
I vantaggi principali del TEIS includono:
- Capacità di gestione di tubi di diametro esterno compreso tra 60,3 mm (2,37 in.) e 508 mm (20 in.), oltre a diametri superiori su richiesta
- Funzionamento completamente automatizzato (incluse la taratura e la verifica della taratura), riducendo la dipendenza dalle capacità dell'operatore
- Rilevamento dei comuni difetti come:
- Cricche longitudinali e trasversali
- Fori passanti (TDH - through-drilled hole)
- Difetti da laminazione
- Fornisce lo stesso livello di tracciabilità, affidabilità e qualità delle ispezioni complete RTIS (incluso lo stesso software e le configurazioni simili)
- È disponibile una modalità che permette a un operatore di supervisionare simultaneamente l'ispezione di entrambe le estremità
- Il segnale di sincronizzazione può inoltre essere usato per le viste della mappatura 2D
- Dispositivo di filtraggio integrato nel sistema per assicurare un ingombro ridotto
- L'algoritmo EOT può essere applicato per l'ispezione PA per rilevare i difetti trasversali fino a 5 mm (0,2 in.) dal bordo
Configurazione flessibile, facile integrazione
La postazione di taratura integrata del TEIS e il sistema di circolazione dell'acqua integrati mantengono ridotto l'ingombro, permettendo ai produttori di installare facilmente il TEIS in qualunque linea di produzione. Realizzata per soddisfare i requisiti di ispezione dei tubi prodotti stabiliti dalle norme internazionali, questa soluzione può essere adattata per soddisfare diverse necessità dei produttori di tubi per il trasporto di prodotti petroliferi (OCTG - oil country tubular goods).
Software and Acquisition Unit
Unità di acquisizione Phased Array
Il modulo QuickScan™ PA 32:256 soddisfa le esigenze del grado di protezione IP55 ed è progettato per essere integrato facilmente negli ambienti di stabilimenti industriali.
Facilità di configurazione
Il software QuickView™ facilita la configurazione del sistema oltre all'acquisizione e alla gestione dei dati.
La procedura guidata software è di facile utilizzo per creare le configurazioni per ogni dimensione delle componenti. I parametri di taratura e di configurazione dell'ispezione per ogni diametro di tubo sono salvati e facilmente recuperabili.
- Veloce accesso alle configurazioni di ispezione predefinite
- La funzionalità software di procedura guidata semplifica la creazione di nuove configurazioni
- Accesso limitato a alcuni utenti per ridurre al minimo gli errori degli operatori
- Informazioni di taratura e di ispezione registrate a fini di tracciabilità
- I file di acquisizione sono creati per ogni tubo ispezionato, potendoli salvare localmente o in remoto
- Strumenti di personalizzazione della creazione di report e di gestione avanzata dei processi
Rilevamento a alte prestazioni con risultati chiari
Quando l'ispezione è completata i risultati vengono combinati e visualizzati per differenziare chiaramente i tubi accettati e rifiutati. Difetti trasversali fino a 5 mm dal bordo mediante l'opzionale algoritmo EOT (per configurazioni PA).
- Risultati di ispezione di facile interpretazione con rappresentazioni temporali in tempo reale
- Veloce riconfigurazione modificando le dimensioni dei tubi
- Allarmi precisi e creazione di report
- Software di gestione che combina e archivia i dati in un database comune oltre a centralizzare i risultati visualizzandoli in un'unica postazione computer.
- Semplice integrazione di due sistemi in linea di produzione
Specification
La lunghezza di ispezione dell'EOT può essere configurata in base alle esigenze
