Trasduttori a contatto

I trasduttori Microscan^™ sono frequentemente usati per numerose applicazioni in cui vengono utilizzati misuratori di spessori, rilevatori di difetti e altri strumenti a ultrasuoni.

I codici fabbricanti dei trasduttori Microscan riflettono la tipologia di connettore:
RM = Microdot^™ a angolo retto
SM = Microdot dritto
RB = BNC angolo retto
SB = BNC dritto
SU = UHF dritto

Quando si deve scegliere un trasduttore consultare la tabella riportata di seguito o l'intervallo di frequenza del trasduttore riportato nel manuale d'uso distribuito insieme allo strumento.

Trasduttori a contatto

Uno dei vantaggi dei trasduttori di contatto Microscan è rappresentato dalla versatilità: un solo trasduttore può coprire un intervallo di spessori molto ampio nell'ambito di numerosi materiali. I trasduttori di contatto integrano l'eccezionale soletta WC-5 in grado di assicurare una maggiore resistenza e durabilità.

RM = Microdot a angolo retto; SM = Microdot dritto; SB = BNC dritto
†Trasduttore a Alta penetrazione *Utilizzo con supporto, cod. fabb. 2133 **Utilizzo con supporto, cod. fabb. 2132

Trasduttori con linea di ritardo

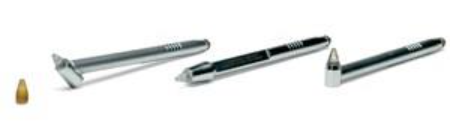

Trasduttori Sonopen^®

Trasduttori con linea di ritardo

I trasduttori con linea di ritardo Microscan assicurano eccellenti prestazioni in componenti sottili, a elevate temperature o con applicazioni che richiedono un elevato livello di precisione di spessore.

RM = Microdot a angolo retto; SM = Microdot dritto; SB = Trasduttore a alta penetrazione dritto BNC † *Usato con supporto, P/C 2133

Linee di ritardo sostituibili

Linee di ritardo standard

Le linee di ritardo standard sono usate in numerose applicazioni. Delle particolari condizioni come un'alta temperatura superficiale, una curvatura della componente o delle aree a difficile accessibilità possono richiedere l'uso di particolari linee di ritardo.

*L'esatto intervallo dipende dalla velocità di propagazione dell'onda sonora nel materiale, dalla frequenza del trasduttore, dalla forma della componente e dalla condizione della superficie.

Linee di ritardo per alte temperature

La funzione delle linee di ritardo per alte temperature è quella di creare una zona tampone protettiva tra la superficie a alta temperatura della componente da misurare e l'elemento del trasduttore. Con alte temperature si consiglia un contatto intermittente per proteggere il trasduttore da alterazioni termiche.

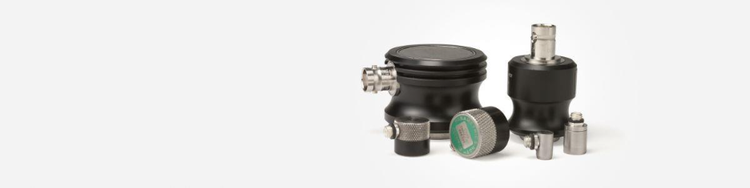

Trasduttori a immersione

Trasduttori a immersione

I trasduttori a immersione Microscan sono progettati per trasmettere e ricevere gli ultrasuoni nell'acqua. Le misure di spessore attraverso la tecnica di immersione sono spesso preferite quando la componente da misurare ha una forma complessa o nell'ambito delle applicazioni in linea di produzione. Le tipiche applicazioni fuori dalla linea di produzione comprendono le misure di spessore in tubazioni di plastica o metallo di ridotto diametro, le misure per scansione o rotazione e le misure di spessore su componenti fortemente curve. La focalizzazione del trasduttore può essere necessaria in funzione dell'applicazione.

Bubbler

Offriamo dei bubbler per una facile integrazione di ispezioni a immersione. Funzionano come un supporto per i trasduttori per mantenere un flusso d'acqua costante dal trasduttore alla superficie da ispezionare e evitano l'accumulo di bolle d'aria sulla superficie del trasduttore.

* Il B103 ha un'apertura a forma di intaglio a V; il B103A e il B103W sono piani.

Trasduttori del bubbler

Vasca di immersione RBS-1

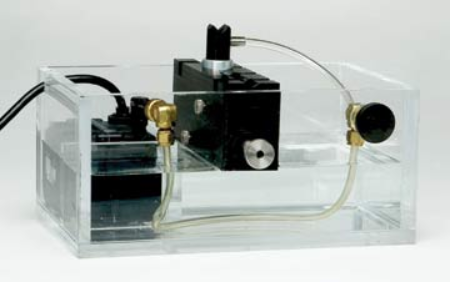

La vasca di immersione RBS-1 è progettata per semplificare le misure di spessore a ultrasuoni mediante le tecniche ad immersione. È costituita da una vasca in materiale plastico trasparente, una pompa a immersione e un fissaggio per il trasduttore in una singola unità portatile. È ideale per le misure di spessore fuori dalla linea di produzione su metallo, vetro e prodotti plastici come contenitori di ridotte dimensioni, tubazioni, tubi, lamine, piastre o componenti lavorate.

Vasca
• 140 x 305 x 200 mm
• Capacità di 3,1 litri

Pompa
• Da 0 a 0,9 litri per minuti
• 115 o 230 V, 30 Watt (intervallo di tensione da 90 a 135 VCA), da 50 a 60 Hz
• A immersione (consigliata la presenza del circuito di interruzione della messa a terra)

Accoppianti

L'uso di accoppiante è quasi sempre necessario per fornire un accoppiamento acustico tra l trasduttore e la componente da ispezionare. Offriamo diversi tipi di accoppianti adatti a praticamente tutti i tipi di applicazione.

Blocchi di taratura e cavi

Blocchi di taratura

I blocchi di taratura sono necessari per la taratura dei misuratori di spessore a ultrasuoni in modo da mantenere e verificare la precisione e l'affidabilità delle misure ultrasonore. I blocchi sono soggetti a tolleranze più rigorose rispetto a quelle della norma ASTM E797. Sono disponibili dei blocchi di taratura con sistema metrico.

Cavi dei trasduttori
Olympus NDT offre un'ampia gamma di cavi dei trasduttori ottimali per tutti gli strumenti di misura di spessore a ultrasuoni.

Precision Thickness Gage Transducer Ranges for Metals, Plastics and Miscellaneous Materials

These tables are intended as a general guideline only, listing only the most commonly used Microscan transducers and typical material thickness ranges when used with the Olympus Model 38DL PLUS and 45MG gages (45MG-SE or 45MG-HP software option required.) All thickness ranges are approximate and should be used as a starting point. The actual measurement range in a given case will always depend on instrument setup as well as material properties such as part geometry, surface condition, and grain structure.

In many cases, these measurement ranges will require an optimized gage setup where gain and blanking have been adjusted by a trained operator. The pre-programmed transducer default setups can always be used as a starting point, but performance can be often optimized and range extended with some simple setup adjustments.

Your choices also depend on geometry, temperature and resolution. Please consider the follloiwng before making your selections.
