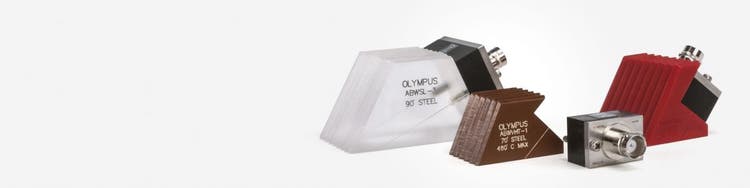

I trasduttori e gli zoccoli AWS sono conformi alle esigenze specifiche delle norme dell'American Welding Society per i gruppi a fascio angolare usati nell'ispezione delle saldature.
Vantaggi
- I trasduttori e gli zoccoli soddisfano o superano le specifiche definita in conformità alla norma AWS Sezione D1.1
- Negli zoccoli Snail è applicata la distanza dei fori accettata dall'industria
- Le viti prigioniere sono incluse con il trasduttore
- Gli zoccoli di tipo Accupath sono contrassegnati con un reticolo formato da cinque linee per facilitare il posizionamento del punto di uscita del fascio
Trasduttori AWS
| Dimensione nominale dell'elemento |
Freq. | Codice fabbricante trasduttore* |
Codice fabbricante zoccoli Snail* |
Codice fabbricante zoccoli Accupath* |
|
| pollici | MHz | ACCUSCAN | CENTRASCAN | ||
| 0,625 x 0,625 | 2,25 | A430S-SB | C430-SB | ABWS-8 -X° | ABWS-6-X° |
| 0,625 x 0,75 | 2,25 | A431S-SB | C431-SB | ABWS-8 -X° | ABWS-6-X° |
| 0,75 x 0,75 | 2,25 | A432S-SB | C432-SB | ABWS-8 -X° | ABWS-6-X° |
* Gli zoccoli sono disponibili con angoli di onde trasversali di rifrazione standard di 45°, 60° e 70° nell'acciaio. Specificarlo sull'ordine.
Zoccoli Snail
| Dimensioni zoccoli Snail* (in pollici) |
||||
| (A) | (B) | (C) | (D) | |
| 45° | 2,15 | 0,62 | 1,78 | 1,25 |
| 60° | 1,91 | 0,65 | 1,81 | 1,25 |
| 70° | 2,17 | 0,67 | 1,92 | 1,25 |
*La distanza tra le viti (dal centro al centro) è pari a 1,00".
Zoccoli Accupath
| Dimensioni zoccolo Accupath* (in pollici) |
||||
| (A) | (B) | (C) | (D) | |
| 45° | 1,50 | 0,90 | 1,96 | 1,50 |
| 60° | 1,68 | 0,79 | 2,05 | 1,50 |
| 70° | 1,66 | 0,96 | 2,20 | 1,50 |
*La distanza tra le viti (dal centro al centro) è pari a 1,062".
