橋梁および構造物用鉄鋼の検査
橋梁および構造物用鉄鋼の検査

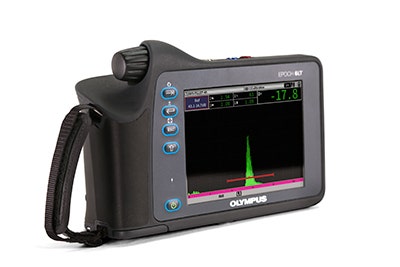

超音波探傷器EPOCH 6LTでは、ダイナミックな指示評定用のオプションのAWS D1.1/1.5溶接部評定計算機など、橋梁および構造物用鉄鋼の検査に必要な機能を備えています。 EPOCH 6LTにはDAC/TCGやDGS/AVGなどの他の機能も含まれているため、溶接部や母材の検査を柔軟に行うことができます。
橋梁および構造物用鉄鋼の検査機能
AWS D1.1/1.5溶接部評定計算機では、さまざまなAWS溶接部検査に対応した、ダイナミックな反射源の指示評定が可能です。 これにより、手動計算が不要になり、検査の効率性が高まります。
EPOCH 6LTでは、EPOCH 650と同等の 高ダイナミックレンジパルサー/レシーバー が利用できます。
- PerfectSquare：調整可能矩形波パルサー
- デジタル高ダイナミックレンジレシーバー
- 100%デジタルフィルター：8種類
- 100V～400Vのパルサー電圧
- カスタマイズ可能なデジタル測定表示：5種類
傷サイジング用標準ソフトウェア
- ダイナミックDAC/TCG：信号振幅をDAC曲線や基準エコー振幅と比較。DACバージョンでは、標準、カスタムDAC警告曲線と20-80%表示を装備
- DGS/AVG：信号振幅をDGS/AVGダイアグラムと比較し、エコーの高さ、傷のサイズ、探触子からの距離の関係を表示
