はじめに

従来、銃身の測定と目視検査には、定性的検査と定量的検査という2つの異なる方法が必要です。

定期検査では通常、内部表面の状態を評価する 目視検査 と、寸法摩耗や変形を検出するための 物理的測定 の両方を組み合わせて行われます。

なぜ銃身検査を行うのですか？

銃身は極端な圧力や熱、摩擦にさらされます。安全性の確保、性能の維持、品質基準への準拠を保証する上で、定期検査は不可欠です。

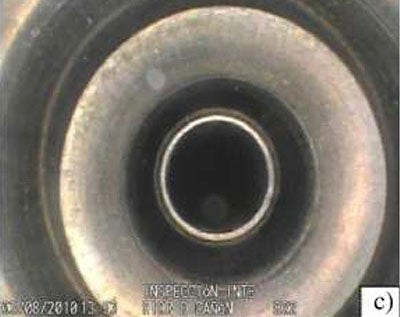

高品質なボアスコープやビデオスコープを使用した目視検査を行うことで、クロムメッキの剥離（特にフォーシングコーンやライフルの先端部）や侵食、ピッティング、傷、極端な場合は、銃身から剥がれたライフリングなど、あらゆる欠陥を検出することが可能になります。

この目視検査を行うことで、武器の状態を評価し、使用の安全性と信頼性を判断することができます。

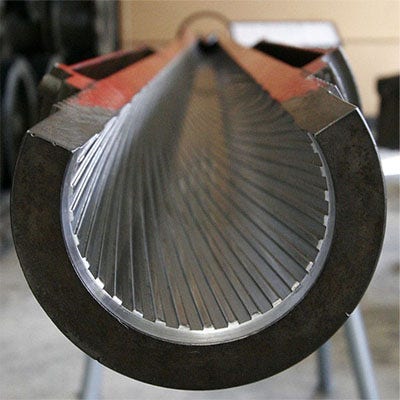

銃身

対物レンズ

• RVI銃身検査 - 検査者が内部の銃身の状態を正確かつはっきりと確認することができます
• 銃身の浸食と疲労寿命の検出率が50％向上
• ライフサイクルコストを削減
• 銃身の熱性能と弾道性能が向上

ペイオフ

• 銃器システムの利用可能性が向上
• 弾道性能が向上
• 精度

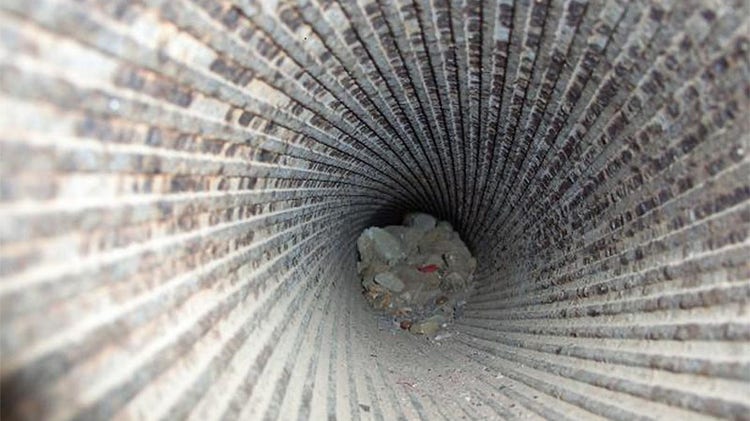

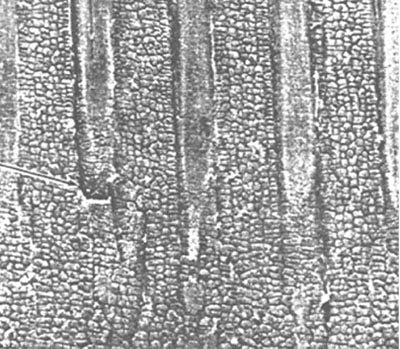

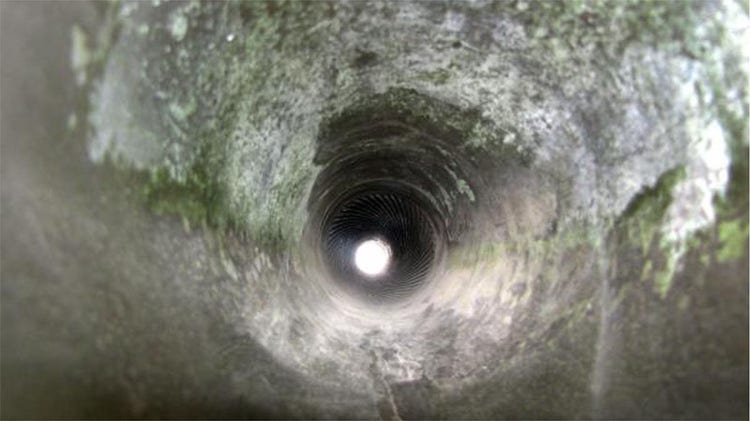

バレル摩耗と浸食

• 熱的に誘発された応力が発射時に熱割れを引き起こします
• 下地基板が熱的に変質します（HAZ）
• 燃焼ガスによる鋼への化学攻撃により、クロムが侵食されます
• クロムの「島」が、破断して鋼の基材が露出するまで危険にさらされます
• 鋼の基材は、高温下での高速度燃焼ガスによる侵食と化学攻撃の加速により、急速に侵食されます

銃身摩耗と浸食の影響

銃身の摩耗は主にライフリングの起点、すなわち、ライフリングが始まる砲尾付近の銃身の点で発生します。

袋式または半固定式弾薬を使用する銃では、弾丸が銃内にさらに押し込まれることで装填密度が低下し、これにより、銃口速度が低下します。

浸食は、ライフリングが施された銃身の頂部が溝の底よりも早く摩耗するため、回転バンドを通り抜けるガスの量が増加します。これによりさらに、弾丸の後方圧力が低下し、銃口速度が低下します。

わずかな浸食でも、銃の銃口速度、射程および精度は低下します。

浸食により銃の効果が低下し、発射された弾丸が目標に命中しなくなると、銃は最終的に使用不能になります。

侵食により銃の精度が低下する前に、銃身を交換するか、（取り外し可能な銃身ライナーを搭載した銃では）リラインする必要があります。

口径が大きい銃の寿命は、発射弾数において機関銃よりも短くなります。

各銃により発射された弾数を記録することで、射撃統制を目的とした適切な浸食情報を提供し、射撃官が銃身の交換が必要な時期を判断できるようにします。

結論

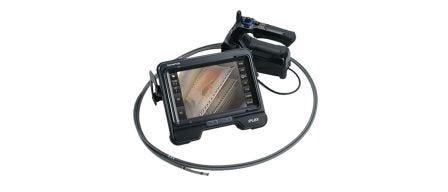

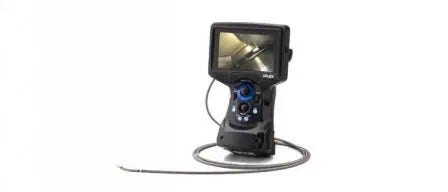

Evidentのボアスコープソリューションを活用した遠隔目視検査（RVI）は、防衛および製造産業界において迅速で信頼性が高く、非破壊的な銃身検査を実現します。精密光学システム、携帯性、および先進的な照明技術を組み合わせることで、IPLEX GX/GTおよびG Liteは、重大な問題の早期検出に必要な明瞭性と効率性を実現し、銃身の寿命を延長します。

注：いずれのシステムも画像撮影と現場検証に対応しており、シームレスな文書化と意思決定が可能です。
