アプリケーションノート

発電施設の配管の寿命予測に役立つハンドヘルド蛍光X線分析計VANTA

ハンドヘルド蛍光X線分析計を使ったFAC予測

発電施設の配管において、クロム（Cr）の含有量が低い炭素鋼は加速腐食の影響を受けやすくなります。ハンドヘルド蛍光X線分析計でクロムの含有量を調べることが、配管の寿命を予測する上で極めて重要です。

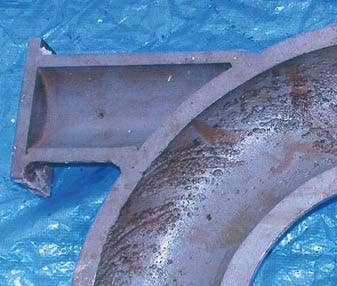

炭素鋼のプロセスラインでは、配管表面に保護酸化被膜（マグネタイトまたはヘマタイト）が自然に形成されます。流量が多い場合、この酸化被膜が剥がれる恐れがあります。配管材が酸化被膜を再生しようとしても、流量が多いため再生された皮膜も剥がれます。この腐食現象を流れ加速腐食（FAC）といいます。 FACが悪化するのは、多くがエルボー、ティー、径違い継ぎ手などの継ぎ手からの乱流が原因です。

腐食モデルでは、クロム含有量が0.04%に満たない炭素鋼はFACの影響を受けやすいと予測しています。このモニタリングしきい値は、当社のVanta分析計による鉄ベース鋼内のクロムの分析範囲内です。炭素鋼パイプ内のクロム含有量が少しでも多くなると、流れ加速腐食速度が大幅に下がります。したがって、炭素鋼内の低含有クロムを高精度に測定することが、パイプの寿命を予測する上で重要です。

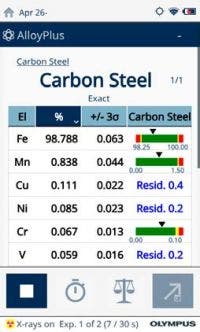

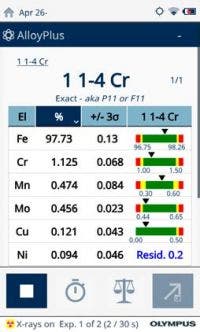

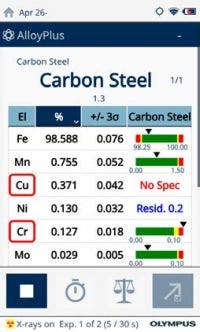

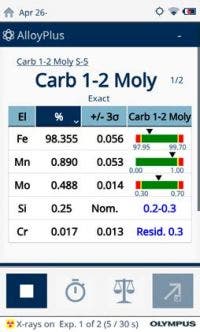

以下は、炭素鋼内のクロム分析時のVanta分析計（VMRモデル）が示す画面上の測定結果です。ご覧のように、FAC予測に必要なレベルの正確なクロム測定結果が7秒足らずで表示されます。

Vanta分析計の画面上の測定結果
