パイプラインにおける通常の腐食モニタリングが簡単になりました。 オリンパスでは、腐食モニタリング用の高性能ツールを備えたCreaform^®のソリューション、Pipecheck^™ Analyzeソフトウェアを提供しています。 このソフトウェアではOmniScan^®探傷器から取得したフェーズドアレイデータを使用して、パイプラインの完全性を正確かつ現実的に評価できます。

1. より多くのデータを取得

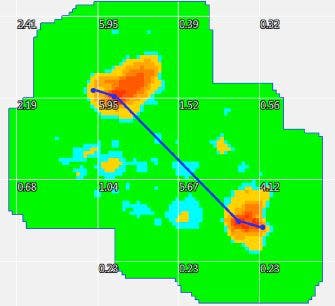

より多くのデータを取得できれば、パイプライン評価の的確さが増します。 探傷器からの正しい壁厚さデータがあれば十分かもしれませんが、Pipecheck Analyzeソフトウェアから得られる情報はさらに役立ちます。 このソフトウェアの腐食モニタリング用高性能ツールによって提供される情報には、強度、川底パス、最大許容作動圧力、最悪ケースプロファイル、残存寿命の計算があります。

2. 破裂圧力の自動計算

複雑な破裂圧力の計算に時間を費やす必要がなくなりました。 このソフトウェアによって、規格準拠の破裂圧力の計算（ASME B31G、Modified B31G、およびEffective Area）が行われるため、安全性を高めて計画外ダウンタイムを最短にするべく、技師はいつパイプを修復または交換するかを予測することができます。

3. 全体像の把握

パイプの内側と外側の両方をマッピングします。 パイプの外側表面をマッピングするためのCreaformレーザースキャナーが既に手元にある場合は、超音波探傷法を追加して既に持っているソフトウェアを使用し、パイプの内側をマッピングできます。ODとIDの両方について総合的に観察可能になります。

4. さらに簡単になったレポート作成

作業が完了すると、このソフトウェアを使用してレポートをすばやく作成したり、理解しやすいデータを取得したりできます。 Pipecheck Analyzeソフトウェアでは複数のスキャンを容易につなぎ合わせることができるため、広い領域にわたって腐食のありそうな位置を確認し、短時間でレポートを作成しやすくなります。 パイプや欠陥指示の3D表示や、川底パスのオーバーレイ付きの2Dカラーマッピングも提供されるため、対象領域の強調に役立ちます。 2D断面図（軸方向と円周方向の両方）は、パイプ内で発生していることを視覚的に伝えやすくします。

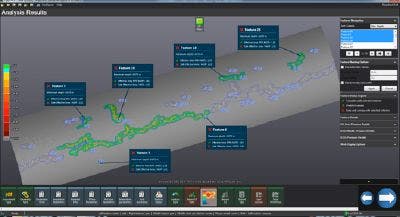

パイプと欠陥指示の3D表示を観察

5. テンプレートで時間を節約

OmniScanデータを.CSV形式でPipecheck Analyzeソフトウェアにエクスポートして、再利用可能な検査用テンプレートを作成します。
