自動車部品におけるアルミコーティングの厚さ分析で品質を確保

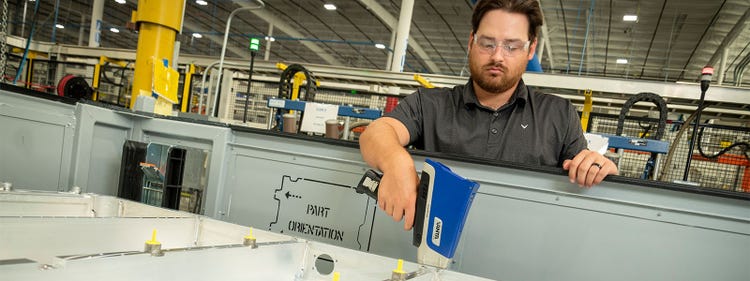

ポータブル蛍光X線分析計を使うアルミのコーティング厚さの分析

Vladimir Vermus

Vladimir Vermus

2024年 9月 3日

自動車エンジニアリングの世界はめまぐるしく変化しており、自動車の最適な性能、寿命、安全性を確保するために、あらゆるコンポーネントが重要な役割を果たしています。自動車製造の構成材に使われている主な材料の1つはアルミです。アルミは、軽量で強固な材料として知られており、より軽く、安全で、燃料効率の高い自動車の製造に使用されています。

また、アルミは多用途に対応しています。アルミは、優れた成形性や強度重量比など独自の機械的特性を持つ、多様な合金で構成されています。固有の特性に従って、異なる自動車コンポーネントに適したアルミ合金が製造されるため、性能を最適化すべく多様な合金が自動車全体で使用されています。

さらに、適切な表面仕上げとコーティングにより、アルミ製自動車部品の性能と保護をさらに強化することができます。アルミ部品に適切な表面処理を施すことで、美観の向上や腐食や摩耗などの環境要因からの保護、成形性の改善が可能になります。

これらの要素を考慮し、自動車の性能を高めるには、パーツに適した材料とコーティングを使用する必要があります。委託者ブランド製造(OEM)が、厳密な品質プロセスに従う一方で、自動車メーカーは、品質コントロールと品質保証を確実にするために、OEMサプライヤーからの受入材料の完全性を確認する必要があります。これには、アルミ製のOEM自動車パーツのコーティング厚さの検証が含まれます。

このブログでは、自動車産業で使用される、さまざまな種類のアルミの仕上げとコーティングについて、その経済的および物理的な利点に焦点を当てながらご紹介します。さらに、アルミのコーティング厚さ計測と分析用の効率的な品質コントロール機器についても取り上げます。

自動車コンポーネントに使われる4つのタイプのアルミの仕上げとコーティング

自動車のコンポーネントやパーツには、さまざまなアルミ表面処理やコーティングが使われています。これには以下の内容が含まれます。

1.陽極酸化処理

陽極酸化処理は、アルミ製OEM自動車パーツに頻用される表面処理技法で、表面に酸化層が生成されます。酸化層により腐食抵抗が強化されます。また、色を選択することもできます。さらに、陽極酸化処理したアルミは、耐久性があり、硬度が向上し、接着性に優れています。これらの特性により、外部の本体パネル、ハンドルなど目に見える構成材に適しています。

2.非クロメート処理

非クロメート処理では、アルミ表面に保護層を施し、腐食抵抗性を高めます。非クロメート処理により、後の塗装工程における接着性が向上します。エンジン構成材や航空宇宙パーツなど重要な用途で広く使用されます。

Ti/Zrコーティング(チタンとジルコニウムに基づくコーティング)は、最も頻用されている例の1つです。Ti/Zr処理用の化学薬剤をスプレーし、洗浄、乾燥することで形成されます。Ti/Zr処理は、自動車用のアルミ材料の接着耐久性を高めるため、多くの自動車製造業者により採用されています。

3.粉体コーティング

粉体コーティングでは、表面に乾燥粉体を適用してから硬化させ、保護装飾層を形成します。このプロセスにより、優れた耐久性、耐薬品性、幅広いカラーオプションの選択が可能になります。粉体コーティングされたアルミ製パーツは、シャーシ部品や内部トリムなど、さまざまなエリアに使用されます。

4.電気めっき

電気めっきは、電解槽を通じてアルミ表面に金属層を析出させるプロセスです。この技法により、腐食抵抗性が高まり、仕上りがスムーズになります。装飾効果を出すためにも使用できます。電気メッキを施したアルミ製パーツは、外装トリムや装飾アクセントによく使用されます。

軽量の電気自動車(EV)の需要の高まりに伴い、コーティング技術も進歩してきました。研究開発分野では、腐食抵抗性、耐久性、軽量性を向上させたコーティングの開発に重点がおかれてきました。

これらの進歩には、ナノコーティング、薄膜コーティング、高度な複合コーティングが含まれており、重量の増加を最小限に抑えつつ、保護性能の強化が可能になります。そのような革新的な技術は、自動車の総重量を低減しながら、最適な性能と保護を提供するという目的に沿っています。

品質の重要性:蛍光X線分析計によるナノメートルからマイクロンのコーティング厚さ計測

自動車のエンジニアと製造業者にとって、一貫した品質と仕様遵守の確保が重要になります。品質管理における、主な作業の1つは、表面コーティングの厚さの正確な測定です。

この作業において、蛍光X線分析計(XRF)技術は、洗練された形状の試料についても信頼性の高い、効率的なソリューションとなります。XRFは、材料の元素組成を測定する非破壊分析技法です。パーツを損傷させずに、アルミ表面のコーティング厚さも正確に判定できます。

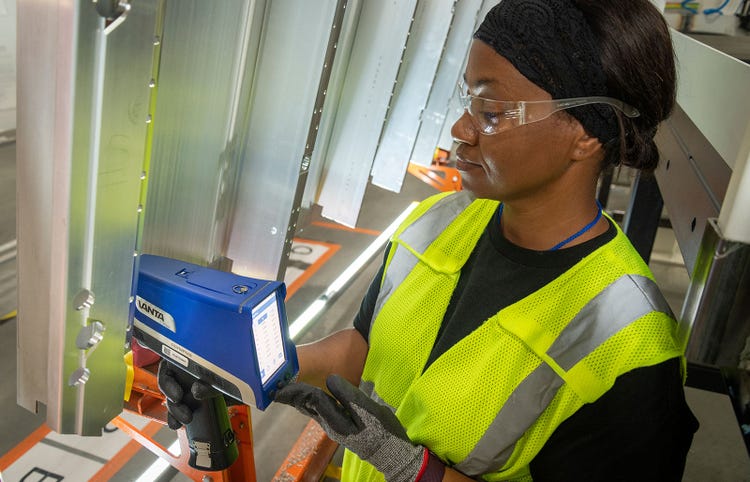

ハンドヘルドXRF分析計を使用したコーティング分析
ハンドヘルドXRF分析計を使用しコーティング分析を行う技術者。

XRFは、コーティング厚さ計測において以下に示す複数のメリットを発揮する、広く知られた技法です。

非破壊テスト: XRF技術では、アルミ製OEMパーツの一体性と可用性を損なわずにコーティング厚さを計測できます。

正確性と精度: 蛍光X線分析計を用いれば、高精度で再現性の高いコーティング厚さ計測が可能になり、要求仕様からの逸脱リスクを低減できます。

ハンドヘルド蛍光X線分析計によるTiとZrのコーティング厚さの結果を、認定済みの参照材料と比較したグラフ

Tiコーティング厚さ
Zrコーティング厚さ
ラボ
蛍光X線分析計
ラボ
蛍光X線分析計
4.74
4.5262
1.94
1.6535
9.87
9.4366
4.47
4.1885
16.13
17.075
5.61
6.2165
22.67
23.5199
11.51
11.7935
28.36
27.2368
17.19
16.8635

上記のデータは、Vantaハンドヘルド蛍光X線分析計を使用して得られた結果と、チタン(Ti)とジルコニウム(Zr)のコーティング厚さの標準試料との間に優れた相関性があることを示しています。

費用対効果: XRF技術を使うことで、迅速に測定し、ダウンタイムを最小限に抑え、生産性を高めることができます。破壊性テストや複雑な試料の前処理が不要で、コストも削減できます。

多用途性: 蛍光X線分析計は、陽極酸化処理層、非クロメート処理など、さまざまなコーティングを測定でき、広範囲な自動車用途に適しています。

XRFの仕組みを理解することで、コーティング層の質の確保に役立ちます。以下に示すビデオをご覧ください:

自動車製造におけるインラインXRFをQuality 4.0用に導入

コーティング厚さを、ナノスケールで精密にコントロールすることが求められる場合があります(1ナノメートル(nm)は、1メートルの10億分の1に相当)。ナノ厚さコントロールの場合、測定手順の一貫性が重要です。手動コントロールでは、最適な手順にならない場合があります。

当社がQuality 4.0の実践に沿った自動インラインコントロールシステムを提供しているのはこのためです。統合型インライン蛍光X線分析計およびロボットアームを使うと、コントロール点をリアルタイムで分析でき、表面処理についての品質コントロールを100%実現できます。

アルミ製自動車パーツのコーティング品質の信頼性を向上

自動車産業は進化を続け、表面の仕上げとコーティングは、アルミ製OEMパーツの性能、保護、美観の向上に不可欠です。陽極酸化処理、非クロメート処理、粉体コーティング、電気めっき、有機コーティングは、いずれも独自の目的を持ち、自動車構成材全体の耐久性と機能性に貢献しています。自動車のエンジニアは、適切な表面処理を慎重に選択し、最適な性能、長い寿命、顧客満足度を向上させることができます。

自動車産業のアルミOEMパーツに関して、表面処理と品質コントロールは密接な関係にあることを覚えておいてください。自動車のエンジニアは、表面処理の最新の進歩を常に把握し、XRFなどの最先端技術を統合することで技術革新を推進し、製品性能を向上させ、このダイナミックな産業で成功を収めることができます。
