レゾナンス(共振)プローブ

非破壊検査ソリューション

メールでのお問い合わせ

製品の在庫状況は地域によって異なります。 詳細については、オリンパスの営業所までお問い合わせ下さい。

概要

特長:

  • 金属同士の接着部の剥離検査
  • 積層複合材の剥離検査
  • 位相の解析により欠陥の位置を把握
  • 層間の腐食を検出
  • 検査結果をシンプルにOK/NG判定
  • さまざまな試験体の厚さに対応する幅広い周波数のプローブ

※粘度の低い接触媒質(カプラント)を使用

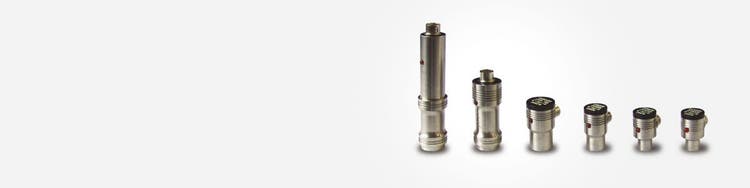

プローブ

S-PR-1

製品番号:9317809(U8010016)

仕様

動作モード:共振

周波数範囲:35 kHz(+/- 5 kHz)

チップ:直径15.9 mm (0.63インチ)

検出性能:多層スキンアプリケーション(金属または複合材料アプリケーション)で、どの層に欠陥があるかを判定できます。

S-PR-2

製品番号:9317810(U8010017)

仕様

動作モード:共振

周波数範囲:65 kHz(+/- 10 kHz)

チップ:直径15.9 mm (0.63インチ)

検出性能:多層スキンアプリケーション(金属または複合材料アプリケーション)で、どの層に欠陥があるかを判定できます。

S-PR-3

製品番号:9317793(U8010008)

仕様

動作モード:共振

周波数範囲:110 kHz(+/- 10 kHz)

チップ:直径15.9 mm (0.63インチ)

検出性能:多層スキンアプリケーション(金属または複合材料アプリケーション)で、どの層に欠陥があるかを判定できます。 発泡体コアにグラスファイバーを接着した材料の欠陥(サイズ12.7 mm(0.5インチ)以上) を検出できます。 スキン材の最大厚さ6.35 mm(0.25インチ)。

S-PR-4

製品番号:9317794(U8010009)

仕様

動作モード:共振

周波数範囲:165 kHz(+/- 10 kHz)

チップ:直径12.7 mm (0.5インチ)

検出性能:多層スキンアプリケーション(金属または複合材料アプリケーション)で、どの層に欠陥があるかを判定できます。 発泡体コアにグラスファイバーを接着した材料の欠陥(サイズ12.7 mm(0.5インチ)以上) を検出できます。 スキン材の最大厚さ6.35 mm(0.25インチ)。

S-PR-5

製品番号:9317795(U8010010)

仕様

動作モード:共振

周波数範囲:250 kHz(+/- 10 kHz)

チップ:直径9.5 mm (0.37インチ)

検出性能:多層スキンアプリケーション(金属または複合材料アプリケーション)で、どの層に欠陥があるかを判定できます。 金属対金属接着での欠陥(サイズ12.7 mm(0.5インチ)以上) を検出できます。 接着剤部分の厚さ 2 mm(0.08インチ)から 25.4 mm(1インチ)。

S-PR-6

製品番号:9317811(U8010018)

仕様

動作モード:共振

周波数範囲:350 kHz(+/- 10 kHz)

チップ:直径9.5 mm (0.37インチ)

検出性能:多層スキンアプリケーションで、どの層に欠陥があるかを判定できます。 グラファイト複合スキンの欠陥(サイズ12.7 mm(0.5インチ)以上) を検出できます。厚さ2層から18層。

ケーブル

レゾナンス(共振)プローブ用ケーブル

オーダーナンバー(アイテムナンバー):9117790 (U8800059)
レゾナンス(共振)プローブ用の11ピンー6ピンケーブル
