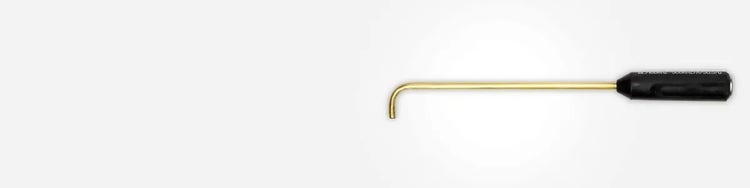

90°設計の横付き表面検査用プローブは、アクセスが制限された領域の検査を可能にします。 これらの横付きプローブは、取り外し可能なステンレス鋼製シャフト付き表面検査用プローブ製品ファミリーに属し、高周波数用に構築された小型コイルと小径サイズの筐体を特長としています。 これらは通常、表面亀裂の検出に使用されます。
特長
- 小さな欠陥の検出に最適。
- 標準のプローブではアクセス不能な領域に到達可能。
- 突起部がファスナー部周辺の検査をサポート。
- Powerlink™テクノロジー対応。
- 長さと突起部の幅広い選択肢。
- ブリッジ方式または反射方式の構成で使用可能。
用途
- 航空機用リベットにおける塗料の上からの検査。
- 航空機構造の検査、航空機装置の検査、航空機エンジンの検査。
- 塗料上からのステンレスと炭素鋼における応力腐食割れの検出。
- 製造設備や輸送機器の表面割れ検査。
これらのプローブはNORTEC 600 に対応しています
軽量のNORTEC 600シリーズ渦流探傷器には、コイルの自動内部平衡化、VGA出力コネクターなど、幅広い機能が組み込まれています。 幅広いモデルには、導電率およびコーティング厚さ測定、回転式スキャナー対応、デュアル周波数動作などの機能も含まれています。
アブソリュート/ブリッジ
アブソリュート/ブリッジ型プローブ
- Triax(Fischer™*)またはPowerlink™コネクターを使用した際に、内部基準コイルによって試験コイルに最適な適合が確保。
- 遮蔽付きコイルにより高分解能を実現。
- すべての方向で亀裂を検出。
- 世界中で一般的に使用されているプローブタイプ。
- コスト効果に優れたオプション。
オリンパスのアブソリュート/ブリッジ型プローブは、図に示すようにクリーンで強度が高い信号を提供します。
* 記載されているすべての社名、商品名などは各所有者の商標または登録商標です。

反射/アブソリュート
反射型プローブ
送信-受信、またはドライバーピックアッププローブとも呼ばれます
- アブソリュート/ブリッジ型プローブと同様の反応を提供。
- 積み重ね型または同心配置のドライバーとピックアップコイルで使用可能。
- すべての方向で亀裂の検出が可能。
- 温度変化への耐性。
- 広範な周波数レンジで動作。
オリンパスの反射/アブソリュート型プローブは、図に示すようにクリーンで強度が高い信号を提供します。

タイプ
コイル
長さ
突起部
周波数
シャフトサイズ
コネクター
製品ID
製品型番
ケーブルID
製品型番
横付き
反射/アブソリュート
152.4 mm(6インチ)
0.76 mm(0.03インチ)
50 kHz~500 kHz
3.17 mm(0.125インチ)
Triax Fischer
9216204.00
U8623206
SPO-6687
U8800538
横付き
反射/アブソリュート
152.4 mm(6インチ)
12.7 mm(0.5インチ)
100 kHz~500 kHz
3.17 mm(0.125インチ)
Triax Fischer
9216216.00
U8623214
SPO-6687
U8800538
横付き
反射/アブソリュート
152.4 mm(6インチ)
12.7 mm(0.5インチ)
50 kHz~500 kHz
3.17 mm(0.125インチ)
Powerlink™
9222215.00
U8616103
9122083
U8800073
横付き
反射/アブソリュート
152.4 mm(6インチ)
0.76 mm(0.03インチ)
50 kHz~500 kHz
3.17 mm(0.125インチ)
Powerlink™
9222477.00
U8629114
9122083
U8800073
横付き
反射/アブソリュート
279.4 mm(11インチ)
12.7 mm(0.5インチ)
50 kHz~500 kHz
3.17 mm(0.125インチ)
Triax Fischer
9231829
U8250027
SPO-6687
U8800538
横付き
反射/アブソリュート
203.2 mm(8インチ)
12.7 mm(0.5インチ)
50 kHz~500 kHz
3.17 mm(0.125インチ)
Triax Fischer
9232237
U8629816
SPO-6687
U8800538
ブリッジ/ディファレンシャル
ブリッジ/ディファレンシャル型プローブ
- 疲労割れなどの小さな欠陥に最適。
- 優れた指向性感度。
オリンパスのブリッジ/ディファレンシャル型プローブは、図に示すようにクリーンで強度が高い信号を提供します。

タイプ
コイル
長さ
突起部
周波数
シャフトサイズ
コネクター
製品ID
製品型番
ケーブルID
製品型番
横付き
ブリッジ/ディファレンシャル
101.6 mm(4インチ)
5.08 mm(0.2インチ)
100 kHz~500 kHz
3.17 mm(0.125インチ)
Powerlink™
9231821.00
U8610681
9122083
U8800073
