リング/ドーナツプローブ

非破壊検査ソリューション

メールでのお問い合わせ

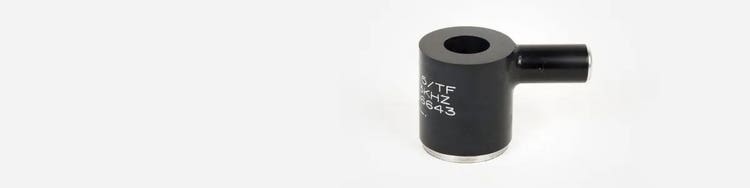

リング/ドーナツ(全周)プローブは、さまざまな直径のファスナーヘッドに対応しています。 主に、ファスナーが取り付けられた状態で、表面近傍の割れ検出に使用されます。 ブリッジ方式と反射方式の両方の構成を用意しています。

特長

  • 表面近傍の欠陥に最適。
  • ファスナーを取り付けたまま検査が可能。
  • さまざまなサイズを利用可能。
  • Powerlink™テクノロジー対応。
  • ブリッジ方式または反射方式の構成で使用可能。

アブソリュート/ブリッジ型プローブ

  • Triax(Fischer™*)またはPowerlink™コネクターを使用した際に、内部基準コイルによって試験コイルに最適な適合が確保。
  • 遮蔽付きコイルにより高分解能を実現。
  • すべての方向で亀裂を検出。
  • 世界中で一般的に使用されているプローブタイプ。
  • コスト効果に優れたオプション。

オリンパスのアブソリュート/ブリッジ型プローブは、図に示すようにクリーンで強度が高い信号を提供します。

* 記載されているすべての社名、商品名などは各所有者の商標または登録商標です。

Rotating Scanner Probe
コイル
周波数
内径mm(インチ)
外径mm(インチ)
コネクター
製品ID
U8番号
ケーブル
製品型番
ブリッジ
50 Hz~500 Hz
8.89 (0.35)
19.05 (0.75)
Triax Fischer
LR017-5-TF
U8636097
9122244
U8800091
ブリッジ
50 Hz~500 Hz
17.8 (0.7)
33 (1.3)
Microdot
LR0113-5
U8636094
9102894
U8800041
ブリッジ
50 Hz~500 Hz
19.05 (0.75)
32.5 (1.28)
Microdot
LR0114-5
U8636071
9102894
U8800041
ブリッジ
50 Hz~500 Hz
19.05 (0.75)
32.5 (1.28)
Triax Fischer
LR0114-5-TF
U8636072
9122244
U8800091
ブリッジ
500 Hz~10 kHz
6.48 (0.255)
16.51 (0.65)
Microdot
LR106-1
U8636107
9102894
U8800041
ブリッジ
500 Hz~10 kHz
6.48 (0.255)
16.51 (0.65)
Triax Fischer
LR106-1-TF
U8620455
9122244
U8800091
ブリッジ
500 Hz~10 kHz
7.62 (0.3)
19.05 (0.75)
Triax Fischer
LR107-1-TF
U8636077
9122244
U8800091
ブリッジ
3 kHz~20 kHz
7.99 (0.315)
17.2 (0.68)
Triax Fischer
LR506-2
U8620265
9122244
U8800091
ブリッジ
50 Hz~500 Hz
25.4 (1.0)
38.35 (1.51)
Microdot
LR0115-1
U8636095
9102894
U8800041
ブリッジ
300 Hz~5 kHz
12.7 (0.5)
25.4 (1.0)
Triax Fischer
LR0510-5-TF
U8636098
9122244
U8800091
ブリッジ
300 Hz~5 kHz
7.62 (0.3)
19.81 (0.78)
Triax Fischer
LR058-1-TF
U8636089
9122244
U8800091

反射/アブソリュート

反射型プローブ

送信-受信、またはドライバーピックアッププローブとも呼ばれます

  • アブソリュート/ブリッジ型プローブと同様の反応を提供。
  • 積み重ね型または同心配置のドライバーとピックアップコイルで使用可能。
  • すべての方向で亀裂の検出が可能。
  • 温度変化への耐性。
  • 広範な周波数レンジで動作。

オリンパスの反射/アブソリュート型プローブは、図に示すようにクリーンで強度が高い信号を提供します。

Rotating Scanner Probe
