スライディングプローブは、複数のファスナー列を探傷するために特別に設計されたプローブです。 スライディングプローブは反射モード(ドライバー/ピックアップコイル)で動作し、表面および近表面にある欠陥の検出に使用されます。
スライディングプローブには、2つのタイプが用意されています。
- 調整可能タイプ: プローブを調整することで、さまざまなファスナーサイズに対応できるシムや、Microdotコネクターが装備されています。
- 固定タイプ: 調整可能タイプと同様の欠陥を検出可能ですが、通常はコイルサイズと周波数レンジによって検査手順に固有となります。
固定タイプには通常、Fischer/LEMO Triaxコネクターが付いています。また、上げたファスナーヘッドにプローブが容易にスライドできるように、下側が解放されています。
調整可能
タイプ
シリーズ
周波数レンジ
高さ
長さ
幅
コネクター
製品型番
製品型番
スライディングプローブ
調整可能
100 Hz~5 kHz
25.4 mm(1.00インチ)
85.1 mm(3.35インチ)
19.1 mm(0.75インチ)
(2)1ピンMicrodot
LTW0419-1
U8633025
スライディングプローブ
調整可能
500 Hz~10 kHz
25.4 mm(1.00インチ)
44.7 mm(1.76インチ)
25.4 mm(1.00インチ)
(2)1ピンMicrodot
LTW2018-1
U8633056
スライディングプローブ
調整可能
500 Hz~10 kHz
25.4 mm(1.00インチ)
44.5 mm(1.75インチ)
25.4 mm(1.00インチ)
(2)1ピンMicrodot
LTW0423-1
U8690009
スライディングプローブ
調整可能
1 kHz~20 kHz
25.4 mm(1.00インチ)
25.4 mm(1.00インチ)
25.4 mm(1.00インチ)
(2)1ピンMicrodot
LTW5010-1
U8690010
スライディングプローブ
調整可能
5 kHz~100 kHz
25.4 mm(1.00インチ)
38.1 mm(1.5インチ)
19.1 mm(0.75インチ)
(2)1ピンMicrodot
LTW1022
U8633026

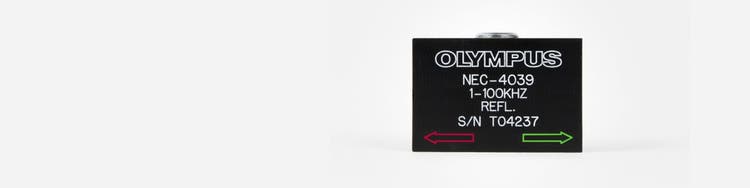

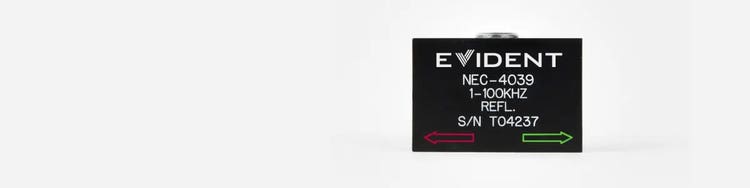

固定
タイプ
シリーズ
周波数レンジ
高さ
長さ
幅
コネクター
製品型番
製品型番
スライディングプローブ
固定
1 kHz~100 kHz
25.4 mm(1.00インチ)
38.1 mm(1.5インチ)
20.3 mm(0.80インチ)
Triax Fischer/LEMO
NEC-4039
U8636053
スライディングプローブ
固定
1 kHz~100 kHz
25.4 mm(1.00インチ)
38.1 mm(1.5インチ)
20.3 mm(0.80インチ)
2ピンMicrodot
NEC-4039-1
U8636054
スライディングプローブ
固定
1 kHz~100 kHz
25.4 mm(1.00インチ)
38.1 mm(1.5インチ)
20.3 mm(0.80インチ)
4ピンFischer
NEC-4039-2
U8636055
スライディングプローブ
固定
1 kHz~100 kHz
25.4 mm(1.00インチ)
38.1 mm(1.5インチ)
20.3 mm(0.80インチ)
(2)1ピンMicrodot
NEC-4039-3
U8629545
スライディングプローブ
固定
1 kHz~100 kHz
38.1 mm(1.5インチ)
58.4 mm(2.3インチ)
30.4 mm(1.2インチ)
7ピンLEMO
NEC-4039-7L
U8633027
