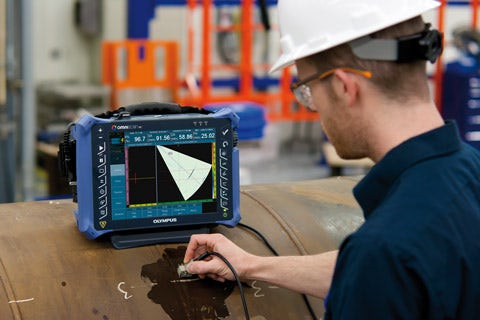

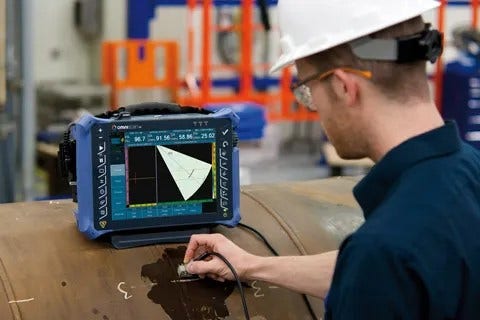

フェーズドアレイ法による超音波検査(PA)は、近年、非常に安全な非破壊検査法として広く受け入れられてきています。オリンパスは超音波フェーズドアレイ法のノウハウを多く持ち、さまざまなタイプの機器に対応可能なフェーズドアレイプローブ用の標準およびカスタムコネクターを多数取り揃えています。
オリンパスのEZ(イージー)ラッチ付きOmniScanコネクターは、業界標準として使用されています。オリンパスはNDT製品のグローバル・プロバイダーとして、航空宇宙、石油化学、発電、製造業など、さまざまな産業分野の探傷用途において総合的な技術サポートを行っており、今後も多様な検査要求に対応していきます。
標準プローブおよびコネクターのラインアップについては、下記の表をご覧ください。
標準的なフェーズドアレイプローブとコネクターの仕様および寸法
| 外形寸法 mm(インチ) |
|||||||||||
| アイテム ナンバー |
製品型番 | コネクター タイプ |
周波数 (MHz) |
エレメント数 | ピッチ (mm) |
開口幅 (mm) |
エレベーション (mm) |
長さ | 幅 | 高さ | ウエッジ タイプ |
| U8330595 | 5L16-A10 | OM | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331679 | 5L16-A10 | GTZ | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331620 | 5L16-A10 | ITT | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331103 | 5L16-A10 | D78 | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331029 | 5L16-A10 | HY | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8330593 | 5L64-A12 | OM | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331681 | 5L64-A12 | GTZ | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331725 | 5L64-A12 | ITT | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331075 | 5L64-A12 | D78 | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330986 | 5L64-A12 | HY | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330274 | 5L32-A11 | OM | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331687 | 5L32-A11 | GTZ | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330880 | 5L32-A11 | ITT | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331481 | 5L32-A11 | D78 | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330866 | 5L32-A11 | HY | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330145 | 10L16-A00 | OM | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331685 | 10L16-A00 | GTZ | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331122 | 10L16-A00 | ITT | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331724 | 10L16-A00 | D78 | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8330193 | 10L16-A00 | HY | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8330134 | 5L64-NW1 | OM | 5.0 | 64 | 1.00 | 64 × 7 | 7 | 66 (2.60) | 19 (0.75) | 25 (0.98) | SNW1 |
| U8331683 | 5L64-NW1 | GTZ | 5.0 | 64 | 1.00 | 64 × 8 | 7 | 66 (2.60) | 19 (0.75) | 25 (0.98) | SNW1 |
| U8331726 | 5L64-NW1 | ITT | 5.0 | 64 | 1.00 | 64 × 9 | 7 | 66 (2.60) | 19 (0.75) | 25 (0.98) | SNW1 |
| U8331727 | 5L64-NW1 | D78 | 5.0 | 64 | 1.00 | 64 × 10 | 7 | 66 (2.60) | 19 (0.75) | 25 (0.98) | SNW1 |
| U8330276 | 5L64-NW1 | HY | 5.0 | 64 | 1.00 | 64 × 11 | 7 | 66 (2.60) | 19 (0.75) | 25 (0.98) | SNW1 |
オリンパスでは、すべての標準およびカスタムのフェーズドアレイプローブに対応するコネクターとケーブル長オプションを取り揃えています。ユーザー指定の設計仕様およびピンアウトにて、カスタムコネクターの発注も可能です。詳しくはお近くのオリンパスまでお問い合わせください。
取り扱いコネクター
Hypertronicsコネクター
D78コネクター
GTZ(フェーザー)コネクター
ITTコネクター
EZラッチ付きOmniScan(OM)コネクター
