概要

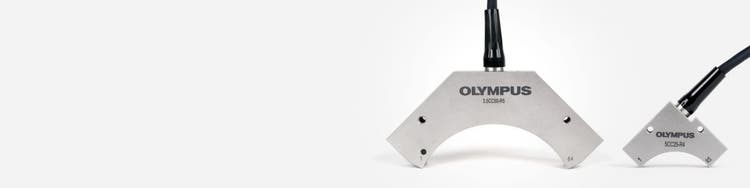

曲面型アレイプローブは、防食ステンレスケースで覆われており、水深1mまでの防水性能を備えています。音響インピーダンスのマッチングは水に合わせており、調整可能な水浸用ウエッジと組み合わせて、複合材料(CFRP)コーナー部の層間剥離検査などに使用されます。
特長
- 水にマッチした音響インピーダンス
- 円周方向への高い解像度
- 防食ステンレスケース
- 水深1mまでの防水性能
- 水浸用ウエッジとの組み合わせ可能
アプリケーション
- CFRPコーナー部の検査
- 複合材料層間剥離検査
プローブの仕様と寸法
製品番号
アイテムナンバー
ハウジングタイプ
周波数(MHz)
エレメント数
ピッチ(mm)
エレベーション(mm)
半径(mm) (R)
角度(°) (A)
検査タイプ
3.5CC10.2-16-R1
U8330453
R1
3.5
16
1.0
5.0
10.2
90
ID
5CC10.2-16-R1
U8330709
R1
5.0
16
1.0
5.0
10.2
90
ID
3.5CC25-32-R4
U8330629
R4
3.5
32
1.32
6.0
25.0
90
ID, OD
5CC25-32-R4
U8330479
R4
5.0
32
1.32
6.0
25.0
90
ID, OD
3.5CC50-64-R5
U8330630
R5
3.5
64
1.65
6.0
50.0
121
OD
5CC50-64-R5
U8330636
R5
5.0
64
1.65
6.0
50.0
121
OD
上記のプローブには、OminScanコネクターと2.5mケーブル、または特別仕様のコネクターとケーブルが含まれます。
