高浸透型プローブは、よりパワフルな超音波信号を発生する特殊設計となっています。厚い炭素鋼や試験時に騒音を生じる物質、および粒状物質の非破壊試験には、エレベーションが広いこのプローブで、改善された浸透性能を活かしましょう。
利点
- エレベーションがきわめて広く、超音波エネルギーを増大して発生
- 高精細度や高深度の要望に応じて周波数を変更可能
- TFM、PCIや複合走査などの最新技術のご利用には、高エレメント数（A33）タイプもございます
主な用途

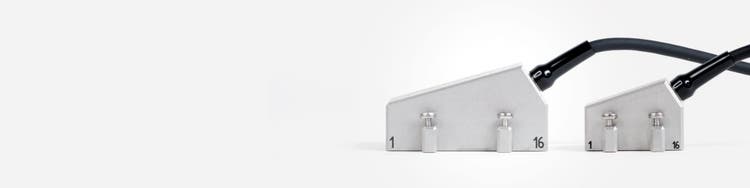

A3、A4、A5、およびA33プローブ
高浸透検査用
- 厚い板や溶接部
- 鍛造品
- 試験時騒音を生じる、または粒状物質
プローブの仕様と寸法
| 製品品番 | 周波数 （MHz） |
エレメント数 | ピッチ （mm） |
開口 幅（mm） |
エレベーション（mm） | 外形寸法 mm（インチ） |
||
| L | W | H | ||||||
| 3.5L16-A3 | 3.5 | 16 | 1.60 | 25.6 | 16.0 | 36 (1.41) | 36 (1.41) | 25 (0.98) |
| 5L16-A3 | 5.0 | 16 | 1.20 | 19.2 | 12.0 | 36 (1.41) | 36 (1.41) | 25 (0.98) |
| 1.5L16-A4 | 1.5 | 16 | 2.80 | 44.8 | 26.0 | 57 (2.25) | 46 (1.80) | 30 (1.19) |
| 2.25L16-A4 | 2.25 | 16 | 2.00 | 32.0 | 20.0 | 57 (2.25) | 46 (1.80) | 30 (1.19) |
| 2.25L32-A5 | 2.25 | 32 | 0.75 | 24.0 | 24.0 | 29 (1.15) | 43 (1.67) | 24 (0.96) |
| 5L32-A5 | 5.0 | 32 | 0.60 | 19.2 | 20.0 | 29 (1.15) | 43 (1.67) | 24 (0.96) |
| 3.5L32-A33 | 3.5 | 32 | 1 | 32 | 24 | 40 (1.58) | 45 (1.77) | 35 (1.38) |
| 5L64-A33 | 5 | 64 | 0.5 | 32 | 24 | 40 (1.58) | 45 (1.77) | 35 (1.38) |
| 上記のプローブにはOmniScan™コネクターと2.5 m（8.2フィート）ケーブル、または特別仕様のその他のコネクターとその他の長さのケーブルが含まれます。 | ||||||||
