概要
デュアルリニアアレイ™およびデュアルマトリクスアレイ™プローブの特長
- 粒状材料でTRL法を実施可能
- オーステナイト、耐食性合金、異材溶接部などのステンレス鋼への浸透を強化
- 優れたSN比
- 高い周波数と小さい素子は、微細な欠陥指示の検出が求められる用途に最適

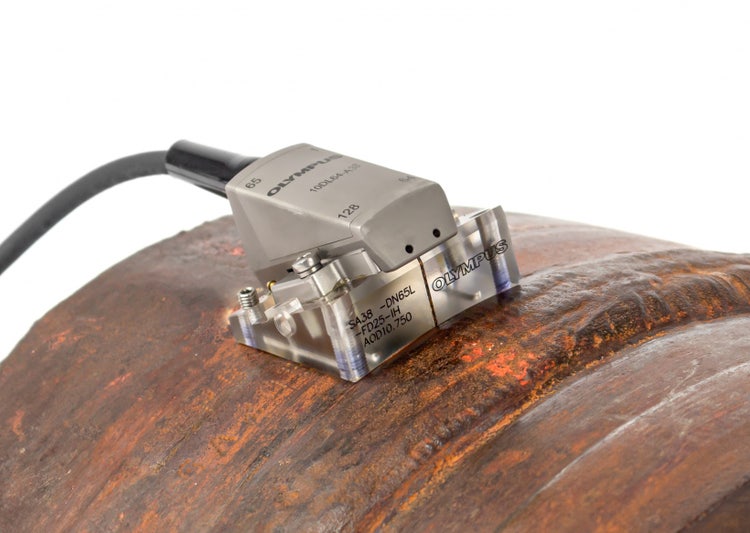

A28およびA38デュアルリニアアレイ（DLA）プローブ
- 高感度を要するアプリケーション（HTHA、クリープ損傷、SOHICHなど）用の高周波プローブ（最大10MHz）
- デュアル32（A28）または64（A38）の小さな素子アレイは、小さな設置面積で広い検査範囲に対応
- 外径114.3mm（4.5インチ）以上のパイプに適合するウエッジシリーズ
- 4mm～95mm（0.16インチ～3.74インチ）の深度でパッシブフォーカスを提供するルーフ角を持つウエッジシリーズ
- ユニバーサルホルダーと、ChainSCANNER™、VersaMOUSE、HSMT-Compact、HSMT-Flex、AxSEAM™、WeldROVER™、MapROVER、およびSteerROVERスキャナーに対応

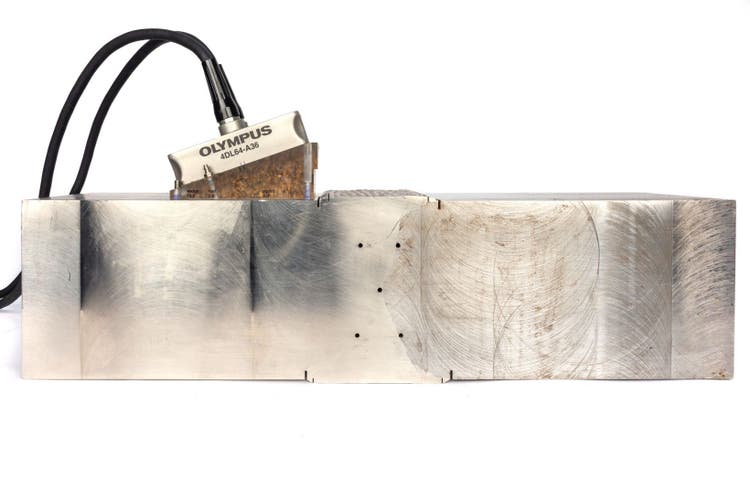

A26およびA36デュアルリニアアレイ（DLA）プローブ
- ステンレス鋼溶接部の検査用（オーステナイト、異材溶接部、クラッディングなど）
- 厚肉パイプ（40mm～80mm（1.6インチ～3.1インチ））にはA26デュアル32素子リニアプローブを使用
- 極厚肉パイプ（80mm（3.1インチ）以上）には A36デュアル64素子リニアプローブを使用
- 外径219mm（8.625インチ）以上のパイプに適合するウエッジシリーズ
- ユニバーサルホルダーとChainSCANNERおよびVersaMOUSEスキャナーに対応

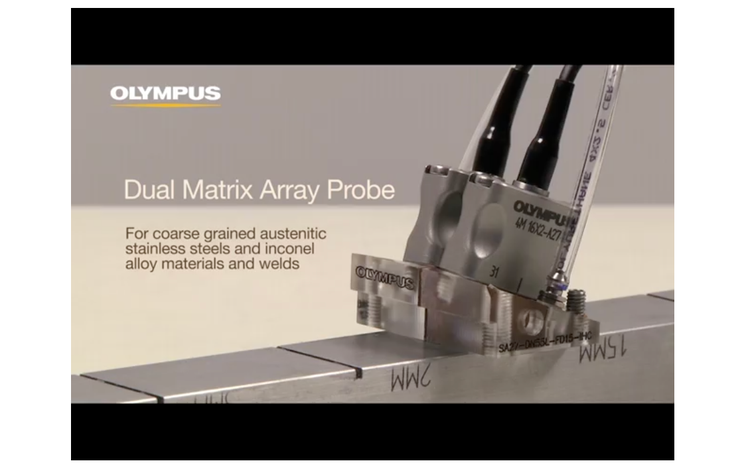

A27 32素子（16×2）デュアルマトリクスアレイプローブ
- ステンレス鋼溶接部の検査用（オーステナイト、異材溶接部、クラッディングなど）
- 中程度の厚さのパイプに対応
- 外径114.3mm（4.5インチ）以上のパイプに適合するウエッジシリーズ
- ユニバーサルホルダーとChainSCANNERおよびVersaMOUSEスキャナーに対応

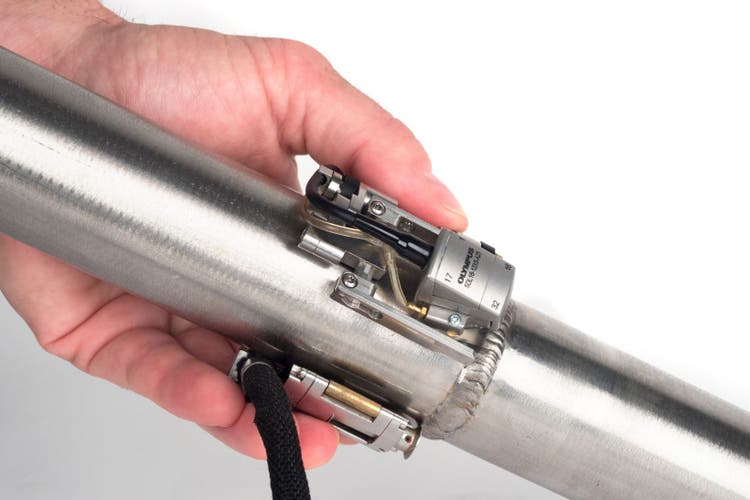

A25 16素子デュアルリニアアレイプローブ
- ステンレス鋼溶接部の検査用（オーステナイト、異材溶接部、クラッディングなど）
- 薄肉パイプ（約6mm（0.23インチ））のパッシブ焦点深度）
- 外径25.4mm～114.3mm（1インチ～4.5インチ）のパイプに適合するウエッジシリーズ
- COBRA™スキャナーに対応
仕様
フェーズドアレイプローブの仕様と寸法
| 製品型番 | アイテムナンバー | 周波数 （MHz） |
構成 | 合計素子数 | ピッチ （mm） |
素子径（エレベーション）（mm） | 開口幅（mm） | 外形寸法 mm（インチ） |
||
| L | W | H | ||||||||
| 2.25DM7X4-A17 | U8331715 | 2.25 | デュアルマトリクス（7 × 4素子ずつ） | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98) |
| 5DL16-12X5-A25 | Q3301132 | 5 | デュアルリニア（16素子ずつ） | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71) |
| 2.25DL32-32X12-A26 | Q3301043 | 2.25 | デュアルリニア（32素子ずつ | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DL32-32X12-A26 | Q3301480 | 4 | デュアルリニア（32素子ずつ） | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DM16X2-A27 | Q3300060 | 4 | デュアルマトリクス（16 × 2素子ずつ） | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79) |
| 10DL32-9.6X5-A28 | Q3301742 | 10 | デュアルリニア（32素子ずつ） | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96) |
| 2.25DL64-64X12-A36 | Q3302293 | 2.25 | デュアルリニア（64素子ずつ） | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 4DL64-64X12-A36 | Q3302295 | 4 | デュアルリニア（64素子ずつ） | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 10DL64-19.2X5-A38 | Q3302412 | 10 | デュアルリニア（64素子ずつ | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11) |
