TFM および PCI を搭載したOmniScan ™ X4フェーズドアレイ探傷器

• HTHA を早期に確実に検出することはとても難しいので、検出率を最大化するために複数の探傷法を使用するのが一般的です。 伝搬時間回折（TOFD）、集束型フェーズドアレイ（PA）、トータルフォーカシングメソッド（TFM）を、デュアルリニアアレイ™ （DLA）プローブとともに使用すると、探傷に特に効果的であることが実証されています。
• OmniScan ™ X4 探傷器はこれらの手法をもれなくサポートしているほか、小さな欠陥や亀裂先端部が強調される革新的な位相コヒーレンスイメージング（PCI）にも対応しています。 OmniScan X4 シリーズでは、設定や解析ワークフローを容易にする内蔵ソフトウェアツールも各種ご用意しています。
• 一体型 DLA プローブ構成とスキャナー構成
• 高解像度 TFM 画像（最大 1024 × 1024 ピクセル）
• 設定から解析まで、TFM 検査工程を最適化するためのソフトウェアツール（AIM モデルによるスキャンプラン、自動 TCG、スパース発信、ソフトゲイン、パレットスライダー、ライブ TFM 包絡線、画像フィルター、ゲート、アラーム）
• 64 素子 TFM 開口幅および 128 素子拡張 TFM 開口幅（OmniScan X4 64:128 PR モデル）
• 位相コヒーレンスイメージングにより小さな欠陥や亀裂先端部を強調表示（すべてのOmniScan X4ユニット）
• 最大 8 つの TOFD およびフェーズドアレイグループを同時に取得することによる効率的なスクリーニング
• 最大 4 つの TFM および PCI グループを同時に取得して表示可能
• TFM と PCI とともに平面波イメージング（PWI）を利用可能（OmniScan X4 ユニットとリニアアレイプローブを使用）

プローブ

HTHA 用の高感度プローブ

高温水素浸食をより早く確実に検出

溶接部と熱影響部の斜角検査範囲を最大化

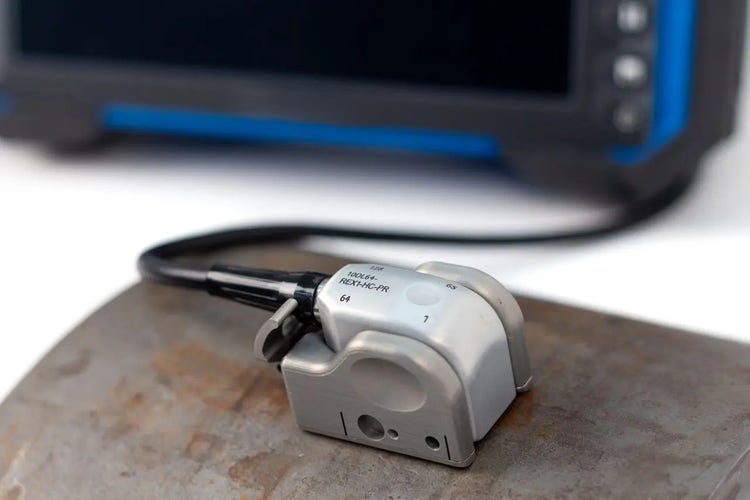

A38 および A28 デュアルリニアアレイ™ 斜角プローブ

• ピッチキャッチ構成の高感度 10 MHz デュアルアレイ
• 小さな素子間ピッチによる溶接部と熱影響部（HAZ）のクリアな TFM イメージングと広角検査範囲
• 特許取得済みの筐体によってアレイの位置が近づき、プローブの厚さ方向の検査範囲が拡張
• 専用のウエッジシリーズで、外径 4～48 インチ、 厚さ最大 95 mm（3.74 インチ）のパイプに対応
• A38 DLAの 64 素子アレイによって鮮明で深いフォーカシングが可能になり、OmniScan™ X4探傷器の能力を完全に引き出せる
• A28 DLA の 32 素子アレイはウエッジの設置面積が小さく、溶接部近くへのアクセスと音響結合が容易

仕様

A38 および A28 プローブ用ウエッジ

A38 および A28 DLA プローブ専用の斜角ウエッジシリーズは、溶接部内部および熱影響部の検査に最適化されています。 これらのウエッジの角度は、鉄鋼において公称入射角 65 度で縦波を生成するように設定されています。 101.6 mm～1220 mm（4 インチ～48 インチ）の AOD 直径ごとに計算されたルーフアングルを備えています。 (101.6 mm～1220 mm)。

SA38 および SA28 ウエッジは、2 種類の焦点深度（FD）で利用でき、4 mm～95 mm（0.16インチ～3.74インチ）の幅広い厚さをカバーします。 これらのウエッジによって、A38 プローブの拡張されたフォーカシング機能を最大限に活用できます。
