概要

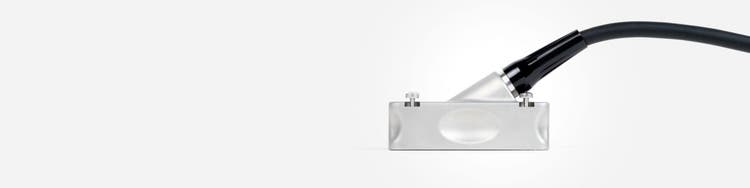

汎用型プローブは、比較的狭い場所にも簡単にアクセスできるよう、薄型のプローブとウエッジを組み合わせた構造になっています。あらゆるビーム角度に対応するよう、多様なウエッジを取り揃えています。これらのプローブは、6.35mmから38mmの厚さの溶接部の検査(マニュアルまたはオート)や、鋳物、鍛造品、パイプ、チューブ、機械加工部品、構造部材の割れや溶接欠陥の検査に使用します。
特長
- 狭い場所にもアクセスできるよう、薄型のプローブとウエッジを組み合わせた構造
- 多層波はRexolite(レキソタイル)に音響整合
- プローブをしっかり固定するためのアンカーネジを含む
- さまざまなビーム角度に対応できるよう、多様なウエッジをラインアップ
主な用途
A10、A11、A12プローブ
- 6.35mmから38mm(0.25～1.5インチ)の厚い溶接部検査(マニュアルまたはオート)
- 探傷とサイジング
- 鋳物、鍛造品、パイプ、チューブ、機械加工部品や構造部材の割れ、溶接欠陥の検査
探触子の仕様と外形寸法
製品型番
アイテムナンバー
周波数
（MHz）
（MHz）
エレメント数
ピッチ
(mm)
(mm)
開口幅
(mm)
(mm)
エレベーション
(mm)
(mm)
外形寸法
mm(インチ)
mm(インチ)
L
W
H
5L16-A10
U8330595
5.0
16
0.60
9.6
10.0
23(0.91)
16(0.63)
20(0.79)
10L32-A10
U8330251
10.0
32
0.31
9.9
7.0
23(0.91)
16(0.63)
20(0.79)
5L32-A11
U8330274
5.0
32
0.60
19.2
10.0
25(0.98)
23(0.91)
20(0.79)
5L64-A12
U8330593
5.0
64
0.60
38.4
10.0
45(1.77)
23(0.91)
20(0.79)
5L60-A14
U8330785
5.0
60
1.0
60.0
10.0
68(2.68)
23(0.91)
20(0.79)
7.5L60-A14
U8330804
7.5
60
1.0
60.0
10.0
68(2.68)
23(0.91)
20(0.79)
上記のプローブには、OmniScanコネクターと2.5m(8.2フィート)ケーブル、 または特別仕様のコネクタータイプとケーブルが含まれます。
