アトラスヨーロッパ標準探触子

非破壊検査ソリューション

メールでのお問い合わせ

アトラスヨーロッパ標準探触子は、LEMOコネクタ、メートル法の振動子径、1/2/4MHzの公称周波数などを特徴とします。ヨーロッパとその他地域で参照される検査基準を満たすように設計されています。

アトラスヨーロッパ標準：直接接触型探触子

周波数
MHz		 振動子径
mm		 製品型番 近距離場
mm		 帯域幅 (%) コネクター コネクター位置 アウトライン#
2 10 CN2R-10 7.2 85 LEMO 00 直角 3
24 CN2R-24 45 85 LEMO 00 直角 4
4 10 CN4R-10 15.6 85 LEMO 00 直角 3
24 CN4R-24 91 85 LEMO 00 直角 4
5 5 CN5R-5 5 60 Microdot 直角 5
10 5 CN10R-5 10 60 Microdot 直角 5

直接接触型探触子には、DGSダイアグラムが付いています。

CN2R-24

3

4

5

アトラスヨーロッパ標準：表面保護付き探触子

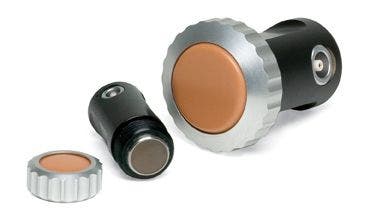

PF2R-10（写真左）、PF4R-24（写真右）

周波数MHz
振動子径
mm
探触子型番
近距離音場
mm
帯域幅(%)
コネクター
コネクター位置
アウトライン#
1
24
PF1R-24
23
45
LEMO 1
直角
12
24
PF1S-24
23
45
LEMO 1
ストレート
11
2
10
PF2R-10
7.2
45
LEMO 00
直角
13
24
PF2R-24
45
45
LEMO 1
直角
12
24
PF2S-24
45
45
LEMO 1
ストレート
11
4
10
PF4R-10
15.6
35
LEMO 00
直角
13
24
PF4R-24
91
30
LEMO 1
直角
12
24
PF4S-24
91
30
LEMO 1
ストレート
11

表面保護付き探触子には、DGSダイアグラムが付いています。

11

12

Atlast Transducer 32 mm

13

保護膜オプション

PM-24-12（写真左）、MRN-24（写真右）

内容
振動子径
製品型番
-
mm
-
12枚 保護膜セット
10
PM-10-12
12枚 保護膜セット
24
PM-24-12
リテーナーリング
10
MRN-10
リテーナーリング
24
MRN-24

アトラスヨーロッパ標準：二振動子型探触子

周波数
MHz		 振動子径
mm		 製品型番 鋼中集束距離
mm		 帯域幅
(%)		 コネクター コネクター位置 アウトライン#
2 7 x 18 DL2R-7X18 15 50 LEMO 00 (2) 直角 2
7 x 18 DL2R-7X18-0 30 50 LEMO 00 (2) 直角 2
11 DL2R-11 8 48 LEMO 00 (2) 直角 1
4 3.5 x 10 DL4R-3.5X10 10 45 LEMO 00 (2) 直角 1
6 x 20 DL4R-6X20 12 48 LEMO 00 (2) 直角 2
6 x 20 DL4R-6X20-0 25 48 LEMO 00 (2) 直角 2

すべての二振動子型探触子に、DGSダイアグラムが付いています。

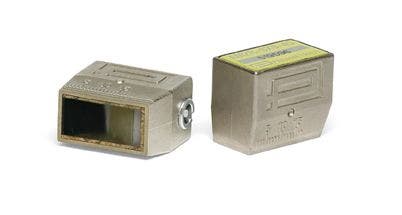

DL2R-7X18（写真左）、DL4R-3.5X10（写真右）

1

2

アトラスヨーロッパ標準：一体型斜角探触子

周波数
MHz
振動子径
mm
角度
(°)
鋼中近距離音場
mm
製品型番
帯域幅
コネクター(%)
コネクター位置
アウトライン#
1
20 x 22
45
45
AM1R-20X22-45
55
LEMO 01
直角
9
20 x 22
60
45
AM1R-20X22-60
55
LEMO 01
直角
9
20 x 22
70
45
AM1R-20X22-70
55
LEMO 01
直角
9
2
8 x 9
45
15
AM2R-8X9-45
40
LEMO 00
直角
6
8 x 9
45
15
AM2S-8X9-45
40
LEMO 00
ストレート
7
8 x 9
60
15
AM2R-8X9-60
40
LEMO 00
直角
6
8 x 9
60
15
AM2S-8X9-60
40
LEMO 00
ストレート
7
8 x 9
70
15
AM2R-8X9-70
40
LEMO 00
直角
6
8 x 9
70
15
AM2S-8X9-70
40
LEMO 00
ストレート
7
14 x 14
45
39
AM2R-14X14-45
45
LEMO 00
直角
8
14 x 14
60
39
AM2R-14X14-60
45
LEMO 00
直角
8
14 x 14
70
39
AM2R-14X14-70
45
LEMO 00
直角
8
20 x 22
38
90
AM2R-20X22-38
40
LEMO 01
直角
9
20 x 22
45
90
AM2R-20X22-45
40
LEMO 01
直角
9
20 x 22
60
90
AM2R-20X22-60
40
LEMO 01
直角
9
20 x 22
70
90
AM2R-20X22-70
40
LEMO 01
直角
9
4
8 x 9
38
30
AM4R-8X9-38
40
LEMO 00
直角
6
8 x 9
45
30
AM4R-8X9-45
40
LEMO 00
直角
6
8 x 9
45
30
AM4S-8X9-45
40
LEMO 00
ストレート
7
8 x 9
60
30
AM4R-8X9-60
40
LEMO 00
直角
6
8 x 9
60
30
AM4S-8X9-60
40
LEMO 00
ストレート
7
8 x 9
70
30
AM4R-8X9-70
40
LEMO 00
直角
6
8 x 9
70
30
AM4S-8X9-70
40
LEMO 00
ストレート
7
20 x 22
45
180
AM4R-20X22-45
40
LEMO 01
直角
9
20 x 22
60
180
AM4R-20X22-60
40
LEMO 01
直角
9
20 x 22
70
180
AM4R-20X22-70
40
LEMO 01
直角
9
5
14 x 14
45
88
AM5R-14X14-45
40
LEMO 00
直角
7
14 x 14
60
88
AM5R-14X14-60
40
LEMO 00
直角
7
14 x 14
70
88
AM5R-14X14-70
40
LEMO 00
直角
7
6
3 x 4
45
N/A
AM6S-3X4-45
38
Microdot®
ストレート
10
3 x 4
60
N/A
AM6S-3X4-60
38
Microdot
ストレート
10
3 x 4
70
N/A
AM6S-3X4-70
38
Microdot
ストレート
10

一体型斜角探触子には、DGSダイアグラムが付いています(AM6S-3x4-45、AM6S-3x4-60、AM6S-3x4-45は除く)。

6

7

8

9

10

AVG/DGSダイアグラム

AM1R-20X22-45: English - 0.7 MB

AM1R-20X22-60: English - 0.7 MB

AM1R-20X22-70: English - 0.7 MB

AM2R-14X14-45: English - 0.2 MB

AM2R-14X14-60: English - 0.1 MB

AM2R-14X14-70: English - 0.2 MB

AM2R-20X22-38: English - 0.7 MB

AM2R-20X22-45: English - 0.7 MB

AM2R-20X22-60: English - 0.7 MB

AM2R-20X22-70: English - 0.7 MB

AM2R-8X9-45: English - 0.2 MB

AM2R-8X9-60: English - 0.2 MB

AM2R-8X9-70: English - 0.2 MB

AM4R-20X22-45: English - 0.7 MB

AM4R-20X22-60: English - 0.7 MB

AM4R-20X22-70: English - 0.7 MB

AM4R-8X9-38: English - 0.7 MB

AM4R-8X9-45: English - 0.2 MB

AM4R-8X9-60: English - 0.2 MB

AM4R-8X9-70: English - 0.2 MB

AM5R-14X14-45: English - 0.2 MB

AM5R-14X14-60: English - 0.1 MB

AM5R-14X14-70: English - 0.2 MB

DL10R-5: English - 0.7 MB

DL2R-11: English - 0.7 MB

DL2R-7X18: English - 0.1 MB

DL2R-7X18-0: English - 0.1 MB

DL4R-3.5X10: English - 0.1 MB

DL4R-6X20: English - 0.1 MB

DL4R-6X20-0: English - 0.1 MB

DL4R-8: English - 0.7 MB

PF1R-24: English - 0.1 MB

PF2R-10: English - 0.1 MB

PF2R-24: English - 0.1 MB

PF4R-10: English - 0.1 MB

PF4R-24: English - 0.1 MB
